Пластинчатый теплообменник Nordic Tec Ba-12-30 с соединениями 3/4" (DN20), 30 пластин

макс. 25 кВт

версия без теплоизоляции

Техническая информация:

• Пластины изготовлены из нержавеющей стали S316L (так называемая кислая сталь),
• Паяны в вакууме методом медь (Cu 99,99%)
• 30 пластин толщиной 0,30 мм, гофрированного типа (елочка), для создания большей турбулентности потока
• < б>Номинальная мощность - от 10 до 25 кВт

ПРИМЕЧАНИЕ - Номинальная мощность теплообменника не совпадает с мощностью котла , камин или другое отопительное устройство, которым должен управлять теплообменник. Помните, что фактическая достигнутая мощность будет зависеть от параметров (насколько высокую температуру и расход мы обеспечиваем в теплообменнике).

Этот теплообменник не будет работать в сочетании с тепловым насосом (в связи с тем, что он это специфический источник тепла, требующий значительно большей площади пластин).

• Соединения: 3/4", т.е. DN20 - стандартная внешняя резьба.
• Рабочее давление - до 10 бар.
• Давление испытания на герметичность - 20 бар
• Максимальная рабочая температура: до +230°С
• Пропускная способность - до 4 м3/ч (или до 4000 л/ч)
• Обменная площадь - 0,36 м2

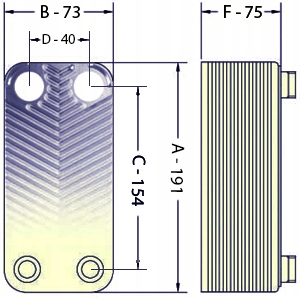

Размеры:

А - Длина/Высота - 191 мм

Б - Ширина - 73 мм

F - Глубина/Толщина - 75 мм

C - Расстояние между соединениями по длине - 154 мм

D - Расстояние между соединениями по ширине - 40 мм

* Сертификация — CE, TÜV — одобрено для торговли на всей территории ЕС.

Конструкция теплообменника NORDIC TEC

Пластинчатые теплообменники представляют собой проточные устройства, в которых не накапливается вода (в отличие от резервуаров). Поверхность теплообмена выполнена из стальных пластин толщиной 0,3-0,4 мм (нержавеющая сталь), соединенных между собой медным припоем с содержанием меди 99,9% (или никелевым припоем, если речь идет о промышленном применении, несовместимом с медью). При этом минимальная толщина пластин является преимуществом, позволяющим максимально эффективно осуществлять обмен температур между средами, расположенными по обе стороны пластины.

Поток теплообменных жидкостей направляется в В каждом втором канале, созданном нагревательными пластинами, эти жидкости отделены друг от друга и не смешиваются друг с другом, хотя и обмениваются температурами. Паяные теплообменники представляют собой неразъемную конструкцию, герметичную и неразборную, благодаря длительному процессу пайки в вакуумных печах. Специальное профилирование стальных пластин обеспечивает турбулентный поток (турбулентный поток для повышения эффективности теплообмена). Это обеспечивает очень эффективную работу и предотвращает накопление загрязнений внутри теплообменника. Это очень важно ввиду ожидаемого долговечности устройства.

Перегрузка обменника – что это? Нужен ли он мне?

Увеличение размера теплообменника означает, проще говоря, выбор теплообменника немного большего размера, чем математически требуется для данной установки. Это является условием правильной работы установки в долгосрочной перспективе. Выбор обменника без завышения размеров является ошибкой из-за того, что с годами обменник может кальцинироваться и его эффективность снизится. Тогда дополнительная обменная поверхность в теплообменнике увеличенного размера будет означать, что мы не испытаем падения его эффективности - которое мы испытали бы, если бы теплообменник был выбран без так называемого запас. Завышение никогда не вредно (хотя и имеет пределы здравого смысла), а занижение может привести к плачевным последствиям, например, к недогреву квартиры или даже кипению воды в системе отопления и, как следствие, к поломке установки.
