Клапан термостатический угловой черный структурный Pex 16мм ELEGANT

Параметры

• Тип клапана: термостатический
• Тип установки: Монтаж Alu-pex 16 мм
• Вариант клапана: Угловой
• Тип комплекта: Клапан + разъемы
• Цвет: Структурный черный
• LINE: ELEGANT
• Производитель: VARIO TERM
• Тип головки: Резьба: M30x1,5
• Линия головы: Престиж

Элегантный угловой монтажный комплект.

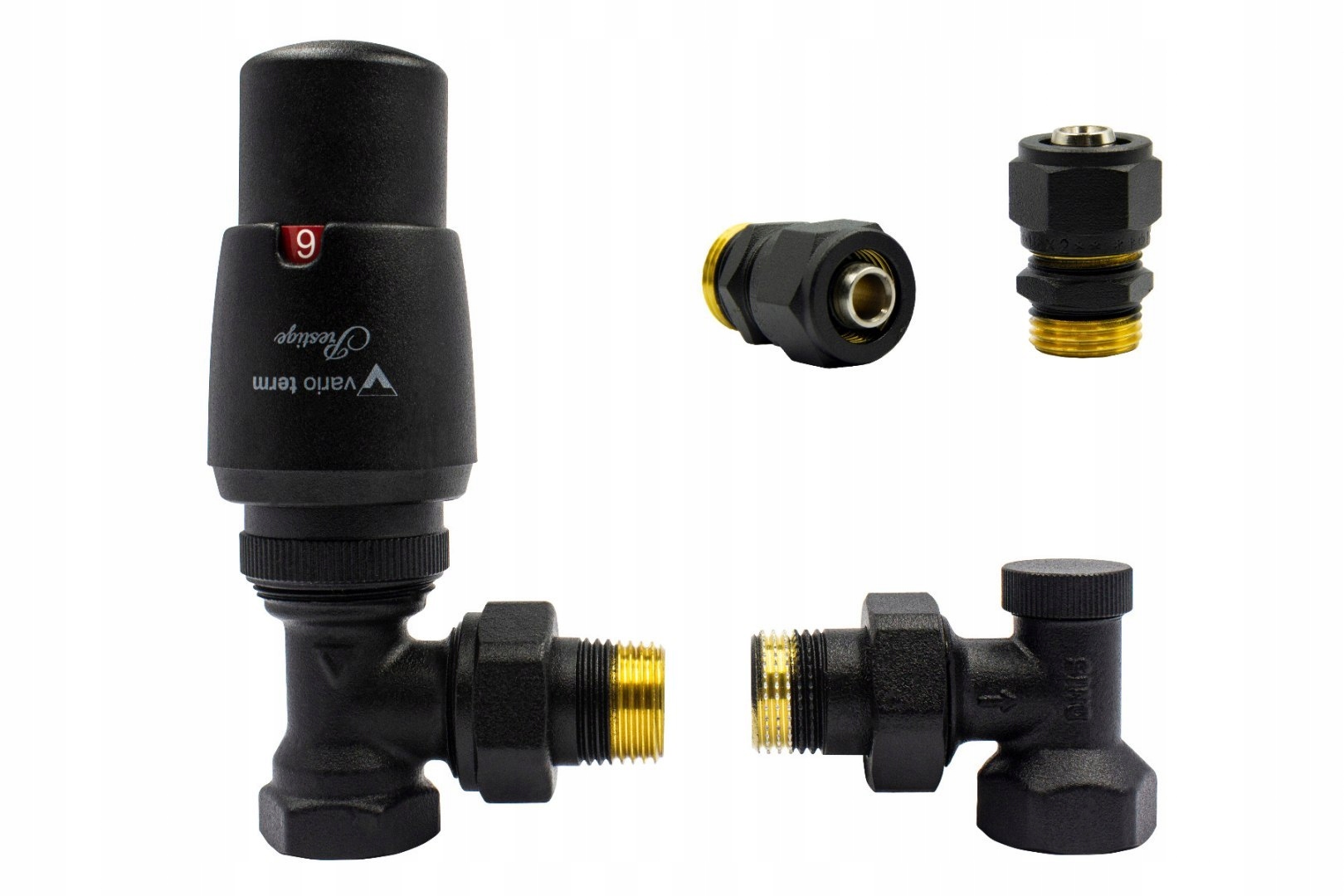

В комплект входит:

• 1 угловой термостатический вентиль,
• 1 угловой запорный клапан,
• 1 термостатическая головка Prestige,
• 2 соединителя Pex для установки alu-pex 16 мм.

СТОИТ ЗНАТЬ:

Термостатические клапаны ELEGANT предназначены для установки на радиаторы центрального отопления со стороны подающей линии.

Они часто используются с радиаторы с боковой подачей Однако в версии Elegance их можно в стандартной комплектации подключать и к радиаторам для ванных комнат.

Угловые запорные краны предназначены для радиаторов, установленных в системах центрального отопления с принудительной циркуляцией теплоносителя. теплоноситель со стороны обратной трубы.Они обеспечивают точную балансировку каждого радиаторного контура, что повышает тепловой комфорт и эффективность термостатических клапанов.

После установки клапаны ELEGANT ориентируются таким образом, чтобы термостатическая головка выступала вперед за контур радиатора. p>

Технические данные термостатического клапана:

Рабочая температура вверх до 120°С

Номинальное давление 1МПа

Теплоноситель – вода

Макс. перепад давления 0,06 МПа

Испытательное давление 1,5 МПа

Резьба крепления головки М30х1,5

Подключение к радиатору R ½

Данные технические характеристики запорного клапана:

Рабочая температура до 120°С

Номинальное давление 1МПа

Теплоноситель - вода

Теплоноситель - вода

Номинальное давление 1МПа

Теплоноситель - вода

p>

Макс . перепад давления 0,06 МПа

Подключение радиатора R ½

Технические данные головки:

Диапазон 8°C - 30°C

p>

Макс. температура окружающей среды 50°C

Время закрытия 16 мин.

Влияние перепада давления < 1 K

Гистерезис 0,3K

Влияние нагрева средняя температура 1,23

Надежный датчик жидкости

Регулировочная ручка с цифровой маркировкой

Функция защиты от замерзания установки (8°C при настройке «*»)

Корпус изготовлен из высококачественного пластика.

Присвоение значений температуры символам на головке:

Ниже приведены чертежи с размерами: Термостат ELEGANT клапан (слева) и запорный клапан (справа) и под клапанами чертеж с размерами термостатической головки.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Термостатические клапаны ELEGANT можно подключить к радиатору при наличии следующих входов:

- нижний – не забывайте всегда устанавливать термостатический клапан на стороне подачи

- нижняя середина

ВОЗМОЖНЫЕ УСТАНОВКИ:

Клапан ELEGANT можно подключить к обеим установкам PEX 16 мм – для этого вам нужно лишь подобрать соответствующие разъемы

Клапан ELEGANT можно подключить к обеим установкам CU 15 мм – для этого необходимо лишь подобрать соответствующие разъемы
