Термостатический клапан для обогревателя INTEGRA, черный матовый, левый Cu, головка Tucan

Параметры

• Тип клапана: термостатический
• Тип установки: Медный монтаж CU 15 мм
• Ориентация: слева
• Вариант клапана : Угловой
• Тип комплекта: Клапан + фитинги
• Цвет: Матовый черный
• LINE: INTEGRA
• Производитель: VARIO TERM
• Тип головки: Резьба: M30x1,5 li>
• Заголовок: Тукан

Термостатический комплект Integra, левый.

В комплект входит:

СТОИТ ЗНАТЬ:

Термостатический клапан INTEGRA предназначен для установки на радиатор центрального отопления в двухтрубной системе.

В корпус клапана интегрирован тройник, позволяющий подключить электронагреватель напрямую через клапан к радиатору - рекомендуется устанавливать ТЭН на запорный клапан.

Запорный клапан устанавливается на радиаторе центрального отопления со стороны обратной трубы.

Технические данные:

Рабочая температура до 120°C

Номинальное давление 1 МПа

Теплоноситель-вода

Макс. перепад давления 0,06МПа

Испытательное давление 1,5 МПа

Предварительная настройка запорного клапана

Резьба крепления головки М30х1,5

Подключение радиатора G ½

Установка электронагревателя на запорный клапан

Термостатическая головка Tucan — терморегулятор для радиаторов современной эргономичной формы.

Предназначен для термостатических клапанов Резьба М30х1,5

Главные технические данные:

Надежный датчик жидкости

Регулировочная ручка с цифровой маркировкой

Функция защиты от замерзания установки (6°C при настройке «*»)

Корпус из высококачественного материала

Облегчает поддержание чистоты термостатической головки

Настройка температуры интуитивно понятна

Дизайн головы удобен для людей с разными сенсорными способностями благодаря характерному «щелканию» по настройкам.

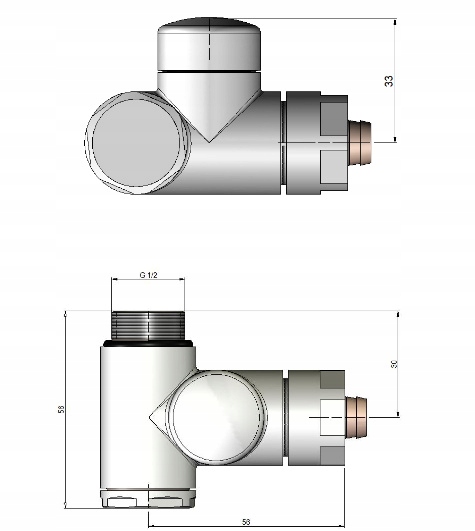

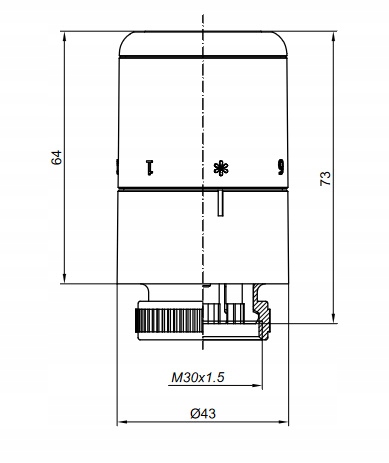

Ниже представлены чертежи с размерами термостатического и запорного клапана Integra и размерами головки.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

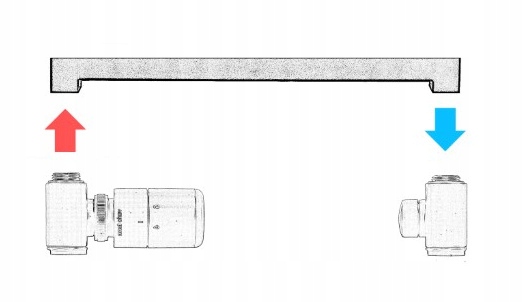

Термостатические клапаны Integra можно подключить к радиатору при наличии следующих входов:

- нижний

а) при подаче слева - выберите термостатический клапан Integra левый с одинарными розетками

б) при подаче справа - выберите термостатический клапан Integra правый с одинарными розетками

- нижняя середина

p>

а) при подаче питания с левой стороны - выберите правильный термостатический клапан Integra с овальными или прямоугольными комбинированными розетками (одиночные розетки не подходят подходят друг к другу при соединении 50 мм)

б) при подаче питания с правой стороны - выбирайте левый термостатический клапан Integra с комбинированными овальными или прямоугольными розетками (одиночные розетки не подходят друг к другу) при подключении 50 мм)

- при нижнем подключении - также есть возможность подключения ТЭНа - ниже приведен пример такого подключения - ТЭН рекомендуется устанавливать на запорный клапан

ВОЗМОЖНЫЕ УСТАНОВКИ:

Клапан Integra можно подключить к любой установке PEX диаметром 16 мм — для этого вам нужно выбрать только соответствующий разъемы

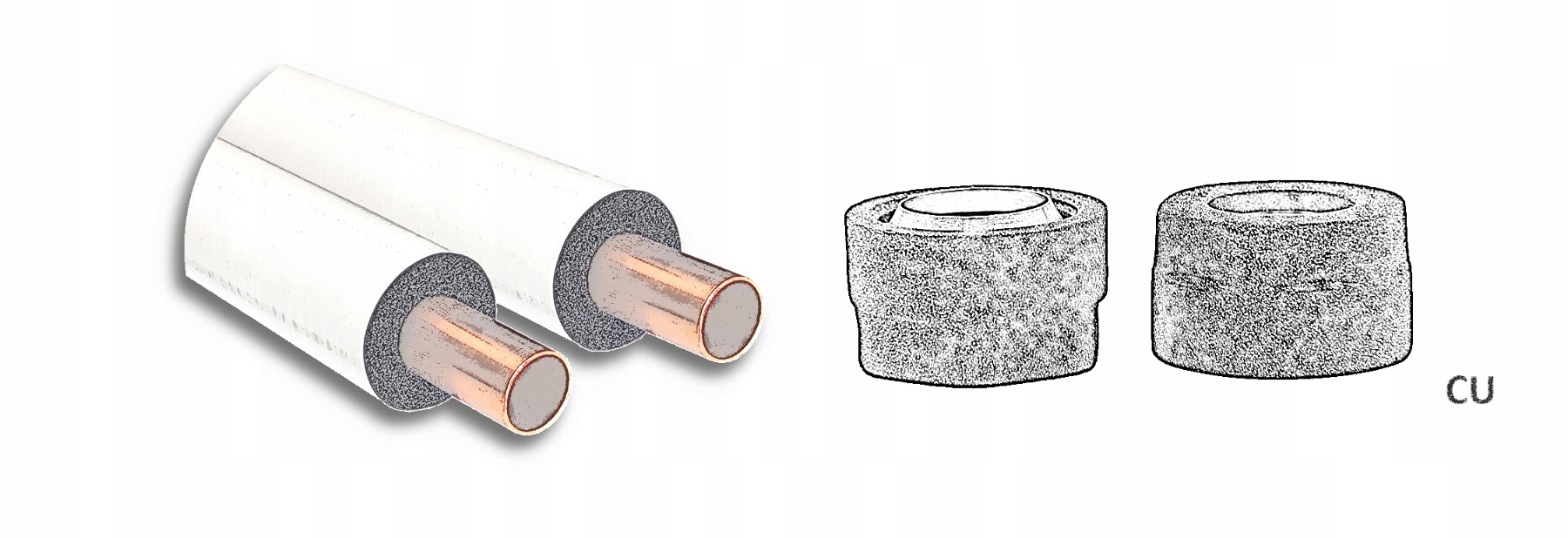

Клапан Интегра можно подключить к установке CU 15мм – для этого необходимо правильно подобрать разъемы

Вы можете подключить клапан Интегра к установке 1/2 (ГЗ1/2) - для этого необходимо подобрать только соответствующие разъемы

Клапан Интегра можно подключить к установка 1/2 (GW1/2) - для этого необходимо правильно подобрать разъемы
