Клапан термостатический для каменки INTEGRA GLAMOUR, черный матовый с гальваническим золотом, левый Pex All in One

Параметры

• Тип клапана: термостатический li>
• Тип установки: установка Alu-pex 16 мм
• Ориентация: слева
• Вариант клапана: Угловой
• Тип комплекта: «Все в одном» – все элементы в комплекте: клапан + разъемы + розетки + гильзы
• Цвет : Матовый черный с гальваническим золотом.
• Форма розетки.: Одинарный круглый, 2 шт.
• LINE >: ГЛАМУР li>
• Тип головы: Резьба: M30x1,5
• Линия головы: Престиж
< /ул>

Термостатический комплект Integra левый.

В комплект входят:

• 1 левый термостатический клапан с термостатической головкой,
• 1 правый запорный клапан,
• 2 одинарные металлические маскировочные розетки,
• 2 металлические маскировочные втулки и
• 2 соединителя Pex - для alu-pex установки 16 мм

СТОИТ ЗНАТЬ:

Термостатический клапан INTEGRA предназначен для установки на радиатор центрального отопления в двух- система труб .

В корпус клапана интегрирован тройник, позволяющий подключить электронагреватель непосредственно через клапан к радиатору - рекомендуется установить нагревателя на запорном клапане.

Запорный клапан монтируется на радиаторе центрального отопления со стороны обратки.

Техническое данные:

Рабочая температура до 120°C

Номинальное давление 1 МПа

Теплоноситель вода

Макс. перепад давления 0,06 МПа

Испытательное давление 1,5 МПа

Первоначальная настройка на запорном клапане

Резьба крепления головки М30х1,5

Подключение радиатора G ½

Установка электронагревателя на запорный вентиль

Технические данные головка:

Диапазон 8°C – 30°C

Макс. температура окружающей среды 50°C

Время закрытия 16 мин.

Влияние перепада давления < 1 K

Гистерезис 0,3K

Влияние нагрева средняя температура 1,23

Надежный датчик жидкости

Регулировочная ручка с цифровой маркировкой

Функция защиты от замерзания установки (8°C при настройке «*»)

Корпус изготовлен из высококачественного пластика.

Присвоение значений температуры символам на головке:

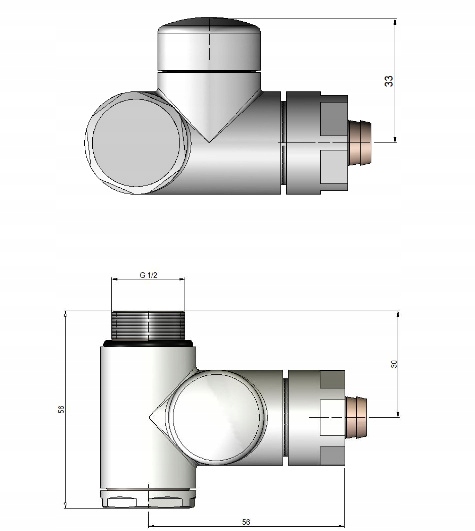

Ниже приведены чертежи с размерами: термостата Integra и запорный клапан и размеры головки, маскирующие втулки и одинарную розетку.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Термостатические клапаны Integra можно подключить к радиатору при наличии следующих входов:

- нижний - который представлены на двух схемах ниже

а) при подаче питания с левой стороны - выберите клапан термостатический Integra левый с одинарными розетками

б) при подаче питания правый - выберите термостатический клапан Integra правый с одинарными розетками

- нижний средний - которые представлены на двух схемах ниже

а) при подаче питания с левой стороны - выберите правильный термостатический клапан Integra с овальными или прямоугольными комбинированными розетками (одиночные розетки не подходят друг к другу при соединении 50 мм)

б) при подаче питания с правой стороны - выберите Integra слева термостатический клапан с овальными или прямоугольными комбинированными розетками (одиночные розетки не подходят друг к другу при подключении 50 мм)

- при нижнем подключении - также можно подключить ТЭН - ниже приведен пример такого подключение - рекомендуется установка нагревателя на запорный клапан.

ВОЗМОЖНЫЕ МОНТАЖИ:

Клапан Integra можно подключить к любому PEX 16 мм. монтаж - для этого необходимо лишь подобрать соответствующие фитинги

Клапан Integra можно подключить к монтажу CU 15мм - для этого необходимо лишь выбрать соответствующие разъемы

Клапан Integra можно подключить к 1/2
