Клапан термостатический трехосный Vision структурный графитовый левый GZ1/2 All in One

Параметры

• Тип клапана: термостатический
• Тип установки: Установка 1/2
• Ориентация: левая
• Вариант клапана: Осевой
• Установка - тип: All in One - все элементы в комплекте: клапан + фурнитура + розетки + гильзы
• Цвет: Структурный графит
• Форма розетки: Одинарная круглая 2 шт.
• LINE: VISION
• Тип головки: Резьба: M30x1,5
• Линия головы: Престиж

Комплект Vision термостатический левый.

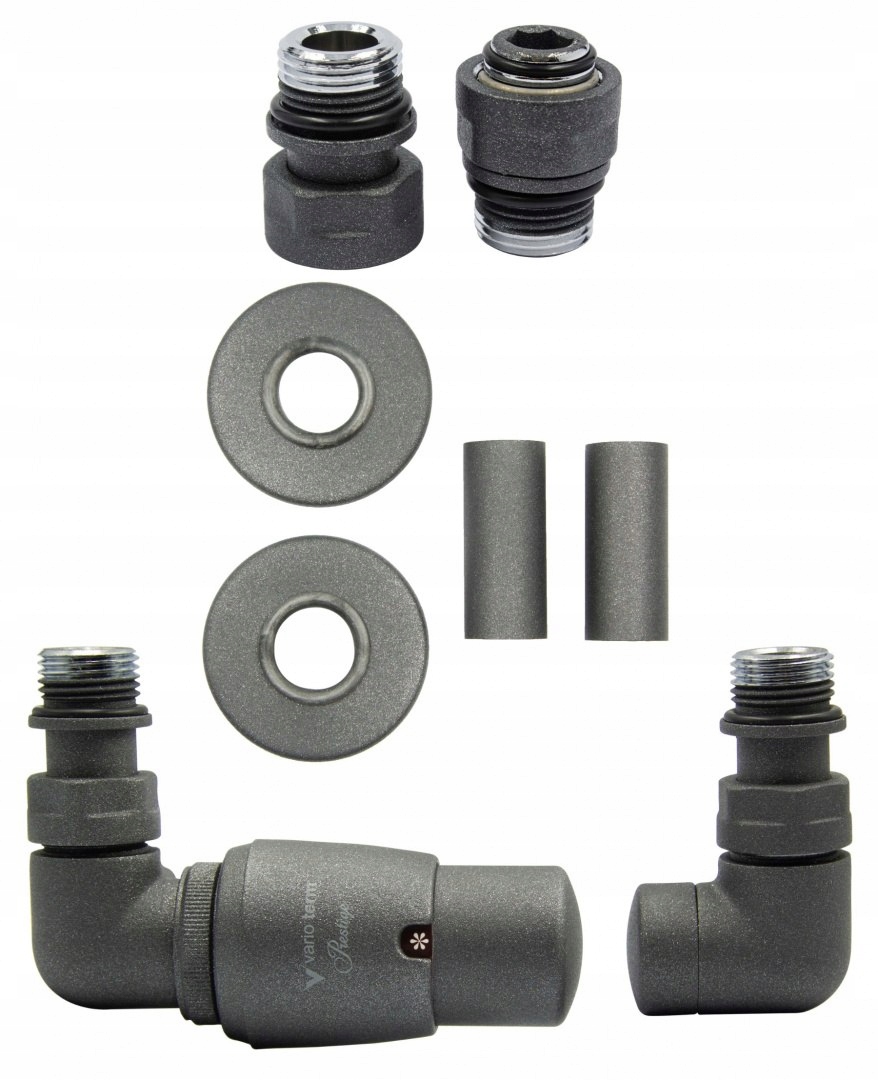

В комплект входят:

• 1 левый термостатический клапан с головкой,
• 1 правый запорный клапан,
• 2 одинарные металлические маскировочные розетки,
• 2 металлические маскировочные втулки и
• 2 соединителя GZ1/2 - для установки 1/2 с внутренней резьбой на концах GW

СТОИТ ЗНАТЬ:

Термостатический клапан Vision представляет собой осевой клапан, который сконструирован таким образом, что после его установки под радиатором термостатическая головка располагается внутри контура радиатора - параллельно под радиатором, что защищает головку от случайного повреждения.

Термостатический клапан Vision предназначен для установки на систему центрального отопления. радиатор в двухтрубной системе.

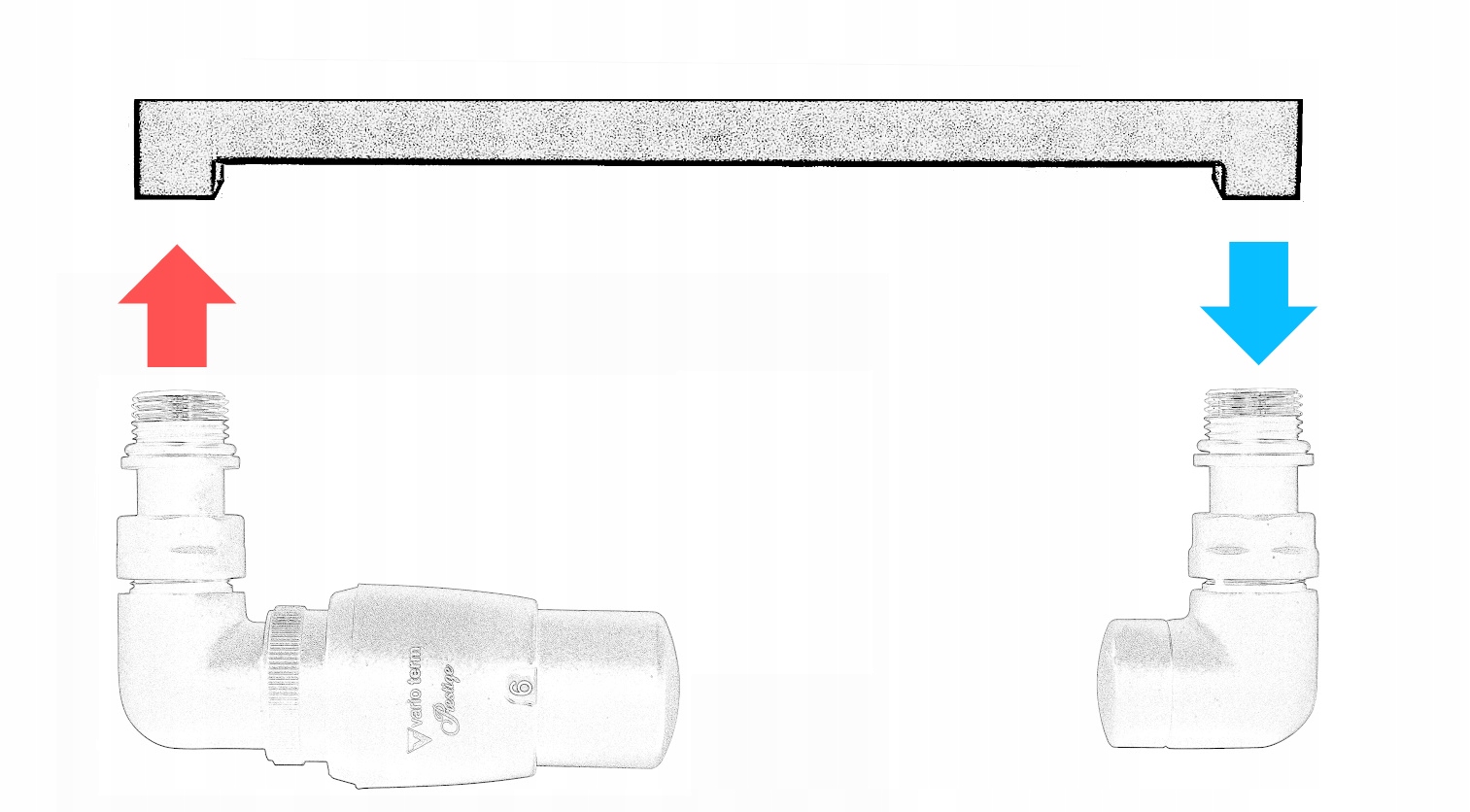

Термостатический клапан оснащен головкой, позволяющей регулировать количество воды (теплоносителя), поступающей в радиатор. Термостатический клапан монтируется на радиаторе центрального отопления со стороны подающей трубы.

Запорный клапан монтируется на радиаторе центрального отопления со стороны обратной трубы.

Технические данные:

Рабочая температура до 120°C

Номинальное давление 1 МПа

Вода среднего отопления

Макс. перепад давления 0,06 МПа

Испытательное давление 1,5 МПа

Первоначальная настройка на запорном клапане

Присоединение радиатора G ½

Резьба крепления головки М30х1,5

Технические данные головки:

Диапазон 8°C – 30°C

Макс. температура окружающей среды 50°C

Время закрытия 16 мин.

Влияние перепада давления < 1 K

Гистерезис 0,3K

Влияние температуры теплоносителя 1,23

Резьба крепления головки М30х1,5

Надежный датчик жидкости

Регулировочная ручка с цифровой маркировкой

Функция защиты от замерзания установки (8°С при настройке «*»)

Корпус из высококачественного пластика

Присвоение значений температуры символам на головке:

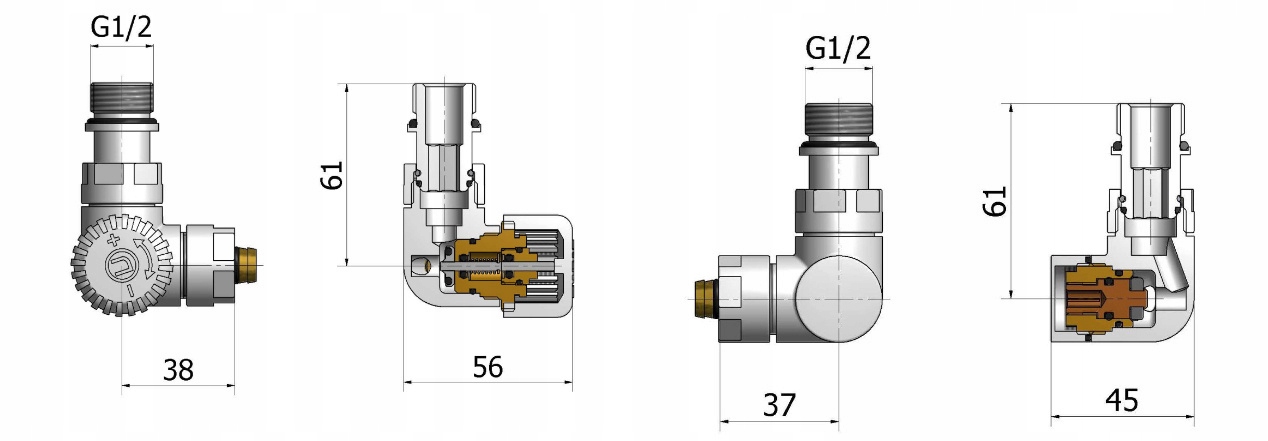

Ниже приведены чертежи с размерами термостатического и запорного клапана Vision, а также размерами головки, маскирующих гильз и одинарной розетки.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Термостатические клапаны Vision можно подключить к радиатору, если у вас есть следующие входы:

- внизу

а) при подаче питания с левой стороны - выбирайте левый термостатический клапан Vision с одинарными розетками

б) при подаче питания с правой стороны - выберите правильный термостатический клапан Vision с одинарными розетками

- внизу посередине

а) при подаче питания с левой стороны - выберите правильный термостатический клапан Vision с овальными или прямоугольными комбинированными розетками (одиночные розетки не подходят друг к другу при соединении 50 мм)

б) при подаче питания с правой стороны - выберите левый термостатический клапан Vision с овальными или прямоугольными комбинированными розетками (одиночные розетки не подходят друг к другу при соединении 50 мм)

ВОЗМОЖНЫЕ УСТАНОВКИ:

Клапан Vision можно подключить к обеим установкам PEX 16 мм — для этого вам нужно лишь выбрать соответствующие разъемы

Клапан Vision можно подключить к установке CU 15 мм – для этого достаточно подобрать соответствующие разъемы

Клапан Vision можно подключить к установке 1/2 (GZ1/2) – для этого необходимо лишь подобрать соответствующие разъемы

Клапан Vision можно подключить к установке 1/2 (GW1/2) – для этого необходимо лишь подобрать соответствующие разъемы
