Клапан термостатический трехосный Master, черный матовый, левый, Pex All in One

Параметры

• Тип клапана: термостатический li>
• Тип установки: Установка Alu-pex 16 мм
• Ориентация: слева
• Вариант клапана: Осевой
• Комплект - тип: Все в одном - все элементы в комплекте: клапан+соединители+розетки+гильзы
• Цвет: Матовый черный
• Форма розетки: Одинарный круглый 2 шт.
• Производитель: VARIO TERM
• LINE: MASTER
• Тип головки: Резьба: M30x1,5

Мастерский монтажный комплект для радиатора ванной комнаты осевой левый.

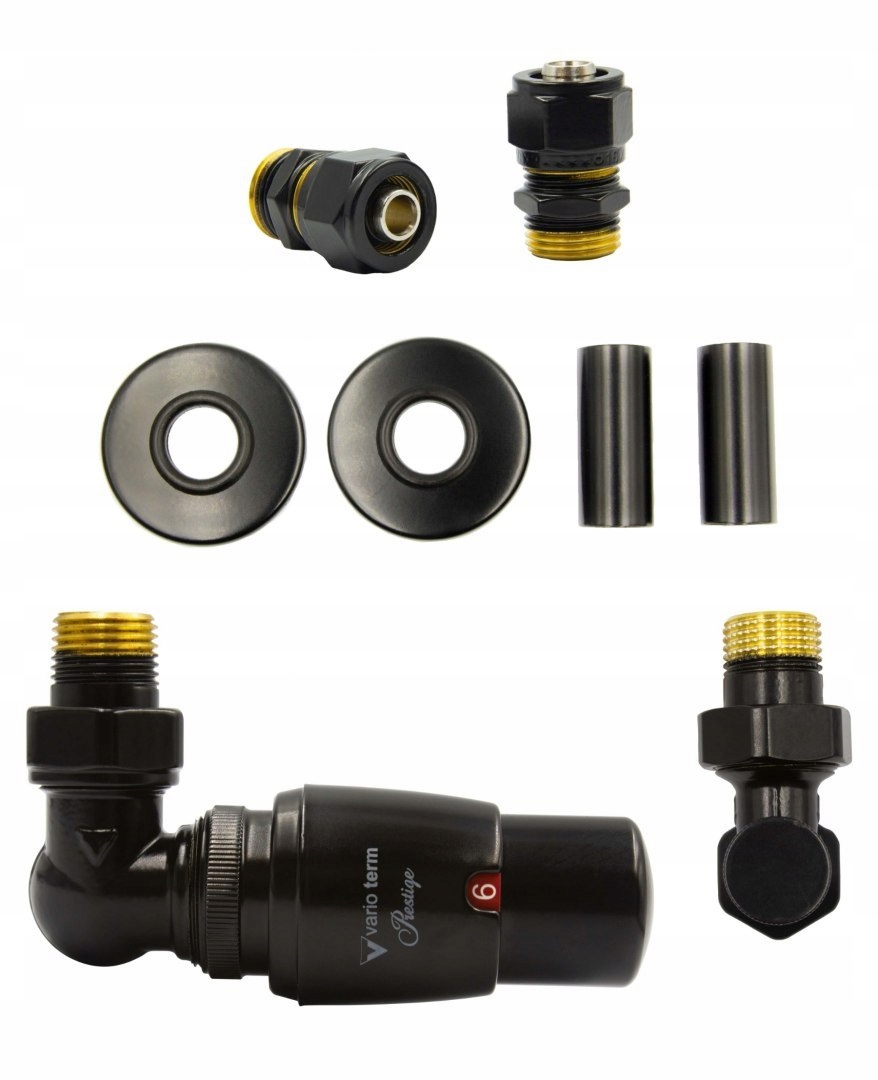

В комплект входят:

• 1 осевой угловой термостатический клапан,
• 1 угловой запорный клапан,
• 1 термостатическая головка Prestige,
• 2 одинарные металлические маскировочные розетки
• 2 металлические маскировочные втулки и
• 2 разъема PEX для установки alu-pex 16 мм.

СТОИТ ЗНАТЬ:

Термостатические клапаны MASTER (левый и справа) предназначены для установки на радиаторе центрального отопления со стороны линии электропитания.

Клапаны серии MASTER сконструированы таким образом, что термостатическая головка использует «параллельная система». Это позволяет установить головку параллельно стене, внутри контура радиатора, что защищает его от случайного повреждения.

Технические данные:

Рабочая температура до 120°С

Номинальное давление 1МПа

Теплоноситель – вода

Макс. перепад давления 0,06 МПа

Испытательное давление 1,5 МПа

Резьба крепления головки М30х1,5

Подключение радиатора R ½

Ниже приведены чертежи с размеры: главного термостатического клапана (слева) и запорного клапана (справа), а под клапанами чертежи с размерами: термостатической головки, маскирующих гильз и одинарных розеток.

Ранее представлена ​​схема, как будет выглядеть подключение клапана к установке и радиатору - на схеме изображен термостатический клапан Master LEFT

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС – ВОЗМОЖНОСТИ!

ЦВЕТА

Продукты Vario Term доступны в 20 базовых цветах. варианты цвета

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Главные термостатические клапаны можно подключить к радиатору при наличии следующих входов:

- нижний

а) при подаче питания слева - выберите левый Главный термостатический клапан с одинарными розетками

б) при подаче питания справа сторона - выберите правый Главный термостатический клапан с одинарными розетками

- нижняя середина

а) когда питание слева - выберите правый Главный термостатический клапан с овальной или прямоугольной комбинированной розетки (одиночные розетки не подходят друг к другу при соединении 50 мм)

b) при подаче питания с правой стороны - выберите термостатический клапан Master слева с комбинированными овальными или прямоугольными розетками (одинарные розетки) не подходят друг к другу при соединении 50 мм)

ВОЗМОЖНЫЕ УСТАНОВКИ:

Вы можете подключить главный клапан как к установке PEX 16 мм, так и к для этого вам нужно выбрать только соответствующие разъемы

Вы можете подключить главный клапан как к 15-мм установке CU - для этого вам нужно выбрать только правильный < б>разъемы
