Клапан термостатический 50мм TWINS тёмный структурный графит левый Cu All in One

Параметры

• Тип клапана: термостатический
• Тип установки: медь CU 15 мм.
• Ориентация: слева.
• Вариант клапана: угловой.
• Комплект - Тип: Все в одном - все элементы в комплекте: клапан + коннекторы + розетки + гильзы
• Цвет : Темный структурный графит.
• Форма розетки.: Круглый/Овальный – комбинированный. 1 шт.
• Расстояние между соединениями: 50 мм.
• LINE: TWINS T
• Производитель: VARIO TERM
• Тип головки: Резьба : M30x1,5
• Линия заголовка: Престиж

Комплект Twin, термостатический клапан левый угловой.

В комплект входят:

• 1 термостатический клапан левый угловой,
• 1 маскирующая розетка, металлическая, двойной овал,
• 2 маскирующие втулки, металл и
• 2 медных разъема - для медного монтажа 15 мм

СТОИТ ЗНАТЬ:

Клапан TWINS в термостатической версии специально разработан для радиаторов с нижним подключением и расстоянием между патрубками 50 мм.

Установите термостатический клапан на радиатор центрального отопления так, чтобы термостатическая головка находилась на обратной стороне, т.е. дальше от питающего кабеля (согласно схеме ниже).

Конструкция соединение позволяет установить его под радиатором, параллельно стене,в пределах контура радиатора, что защищает его от случайного повреждения.

Технические данные клапана:

Рабочая температура 120° C

Номинальное давление 1 МПа

Теплоноситель вода

Испытательное давление 1,5 МПа

Предварительная настройка вставки запорного клапана

Подключение радиатора G 1/2"

Технические данные головки:

Диапазон 8–30 °C

Макс. температура окружающей среды 50°C

Время закрытия 16 мин.

Влияние перепада давления < 1 K

Гистерезис 0,3K

Влияние нагрева средняя температура 1,23

Надежный датчик жидкости

Регулировочная ручка с цифровой маркировкой

Функция защиты от замерзания установки (8°C при настройке «*»)

Корпус из качественного пластика.

Присвоение температурных значений меткам на голове:

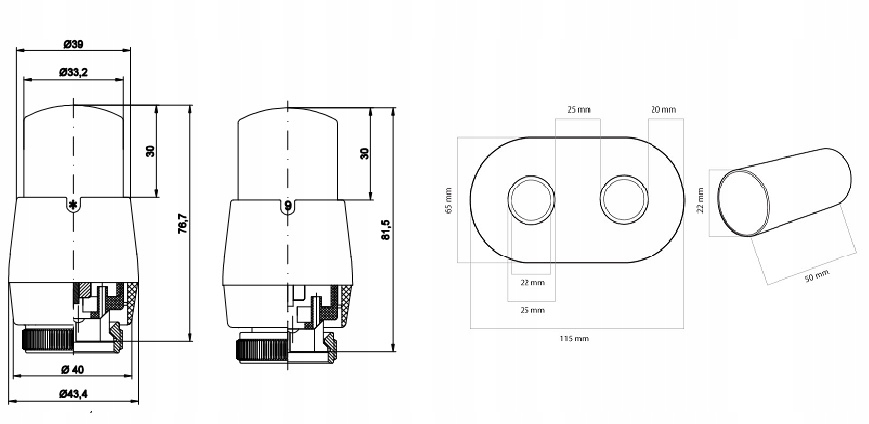

Ниже представлены чертежи с размерами: Близнецы термостатический клапан в левом исполнении и размеры гильз, маскирующих элементы, комбинированную овальную розетку и термостатическую головку.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Термостатические клапаны Twins можно подключить к радиатору при наличии входа:

- нижний средний

а) при подаче питания с левой стороны - выберите правый термостатический клапан Twins

б) при подаче питания справа - выберите левый термостатический клапан Twins

ВОЗМОЖНЫЕ УСТАНОВКИ:

Вы можете подключить клапан Twins как к установке PEX 16 мм — для этого вам нужно выбрать только соответствующие разъемы

Клапан Twins можно подключить как к установке CU 15 мм – для этого нужно лишь правильно подобрать разъемы

Также можно подключить клапан Твинс к монтажу 1/2 – для этого нужно правильно подобрать разъемы
