Клапан термостатический 50мм TWINS тёмный структурный графит левый GZ1/2

Параметры

• Тип клапана: термостатический
• Тип установки: 1/2 установки
• Ориентация: левая
• Вариант клапана: Угловой< /li>
• Тип комплекта: Клапан + фитинги
• Цвет: Темный структурный графит
• Расстояние соединения: 50 мм
• LINE: TWINS T
• Производитель: VARIO TERM
• Тип головы: Резьба: M30x1,5
• Линия головы: Престиж

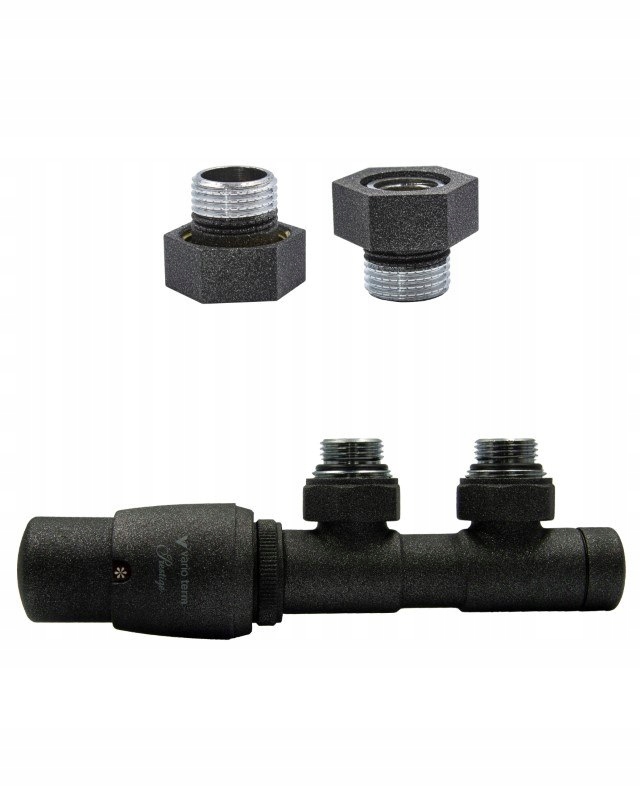

Комплект Twin, термостатический клапан левый угловой.

В комплект входят:

• 1 термостатический клапан левый угловой,
• Соединители 2 1/2 – для установки 1/2

СТОИТ ЗНАТЬ:

Клапан TWINS в термостатическом исполнении специально разработан для радиаторов с нижним подключением и подключениями с расстоянием 50 мм.

Термостатический клапан монтируется на радиаторе центрального отопления таким образом, чтобы термостатическая головка находилась на обратке. сбоку, т.е. дальше от кабеля питания(согласно схеме ниже).

Конструкция подключения позволяет установить его под радиатором, параллельно стене, внутри контура радиатора, что защищает его от случайного повреждения.

Технические данные клапана:

Рабочая температура 120°C p>

Номинальное давление 1 МПа

Теплоноситель вода

Испытательное давление 1,5 МПа

Первоначальная настройка на вставке запорного клапана

Подключение радиатора G ¾

Технические данные головки:

Диапазон 8°C - 30°C

Макс. температура окружающей среды 50°C

Время закрытия 16 мин.

Влияние перепада давления < 1 K

Гистерезис 0,3K

Влияние нагрева средняя температура 1,23

Надежный датчик жидкости

Регулировочная ручка с цифровой маркировкой

Функция защиты от замерзания установки (8°C при настройке «*»)

Корпус выполнен из качественного пластика.

Присвоение значений температуры символам на голове:

Ниже представлены чертежи с размерами: Близнецы термостатический клапан в левом исполнении и термостатическая головка.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Термостатические клапаны Twins можно подключить к радиатору при наличии входа:

- нижний средний

а) при подаче питания с левой стороны - выберите правый термостатический клапан Twins

б) при подаче питания справа - выберите левый термостатический клапан Twins

ВОЗМОЖНЫЕ УСТАНОВКИ:

Вы можете подключить клапан Twins как к установке PEX 16 мм — для этого вам нужно выбрать только соответствующие разъемы

Вы можете подключить клапан Twins как к установке CU 15 мм. Для этого вам нужно выбрать только соответствующие разъемы ниже

Вы можете также подключить клапан Твинс к монтажу 1/2 – для этого нужно подобрать только соответствующие разъемы
