Клапан термостатический 50мм TWINS глянцевый черный левый Cu

Параметры

• Тип клапана: термостатический
• Тип установки: Медь CU 15 мм.
• Ориентация: Левая.
• Вариант клапана: Под углом.
• Тип комплекта: Клапан + фитинги
• Цвет: Черный глянцевый
• Расстояние между соединениями >: 50 мм
• LINE: TWINS T
• Производитель: VARIO TERM
• Тип голова: Резьба: M30x1,5
• Линия головы: Престиж

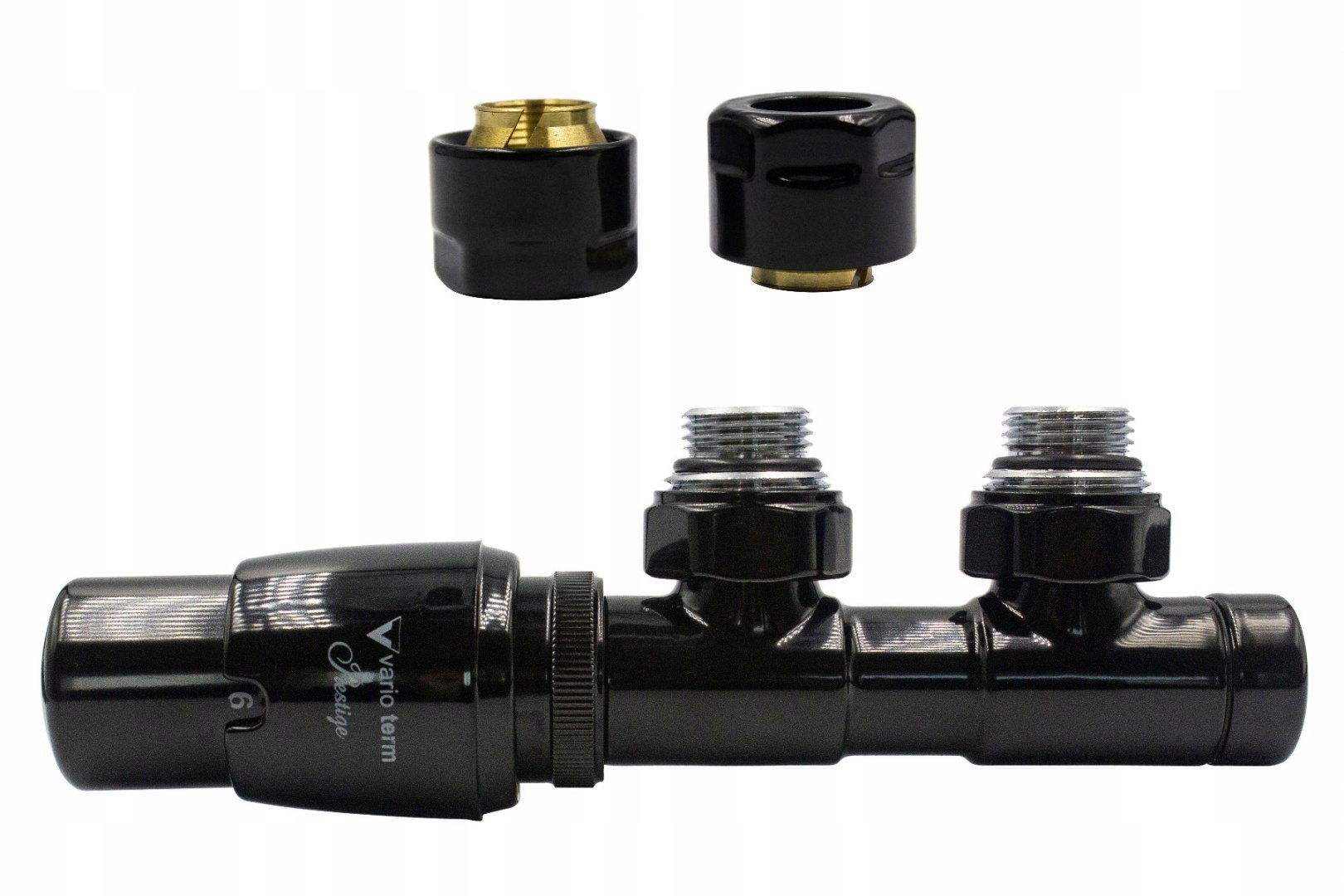

Комплект Twin, термостатический клапан левый угловой.

В комплект входят:

• 1 термостатический клапан левый угловой,
• 2 медных разъема - для медного монтажа 15 мм.

СТОИТ ЗНАТЬ:

Клапан TWINS в термостатической версии был специально разработан для радиаторов с нижним подключением и подключением с расстоянием 50 мм.

Термостатический клапан должен быть установлен на радиаторе центрального отопления так, чтобы термостатическая головка находилась на обратной стороне , т.е. дальше от кабеля питания(согласно схеме ниже).

Конструкция подключения позволяет установить его под радиатором, параллельно стене, внутри контура радиатора, что защищает его от случайного повреждения.

Технические данные клапана:

Рабочая температура 120°C

Номинальное давление 1 МПа

Теплоноситель вода

Испытательное давление 1,5 МПа

Первоначальная настройка на вставке запорного клапана

Подключение радиатора G ¾

Технические данные головки:

Диапазон 8°C – 30°C

Макс. температура окружающей среды 50°C

Время закрытия 16 мин.

Влияние перепада давления < 1 K

Гистерезис 0,3K

Влияние нагрева средняя температура 1,23

Надежный датчик жидкости

Регулировочная ручка с цифровой маркировкой

Функция защиты от замерзания установки (8°C при настройке «*»)

Корпус выполнен из качественного пластика.

Присвоение значений температуры символам на голове:

Ниже представлены чертежи с размерами: Близнецы термостатический клапан в левом исполнении и термостатическая головка.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Термостатические клапаны Twins можно подключить к радиатору при наличии входа:

- нижний средний

а) при подаче питания с левой стороны - выберите правый термостатический клапан Twins

б) при подаче питания справа - выберите левый термостатический клапан Twins

ВОЗМОЖНЫЕ УСТАНОВКИ:

Вы можете подключить клапан Twins как к установке PEX 16 мм — для этого вам нужно выбрать только соответствующие разъемы

Клапан Twins можно подключить как к установке CU 15 мм – для этого нужно лишь правильно подобрать разъемы

Также можно подключить клапан Твинс к монтажу 1/2 – для этого нужно правильно подобрать разъемы
