Клапан термостатический комбинированный 50мм UNICO матовый белый правый Cu All in One

Параметры

• Тип клапана: термостатический
• Тип установки: CU 15мм медный монтаж
• Ориентация: правая
• Вариант клапана: Угловой
• Комплект - тип: Все в одном - все элементы в комплекте: клапан + коннекторы + розетки + гильзы
• Цвет: Матовый белый
• Форма розетки: Круглая/Овальная - комбинированная 1 шт.
• Место подключения: 50 мм
• LINE: UNICO T
• Способ подключения: Внизу
• Тип головы: Резьба: M30x1,5
• Линия головы: Престиж

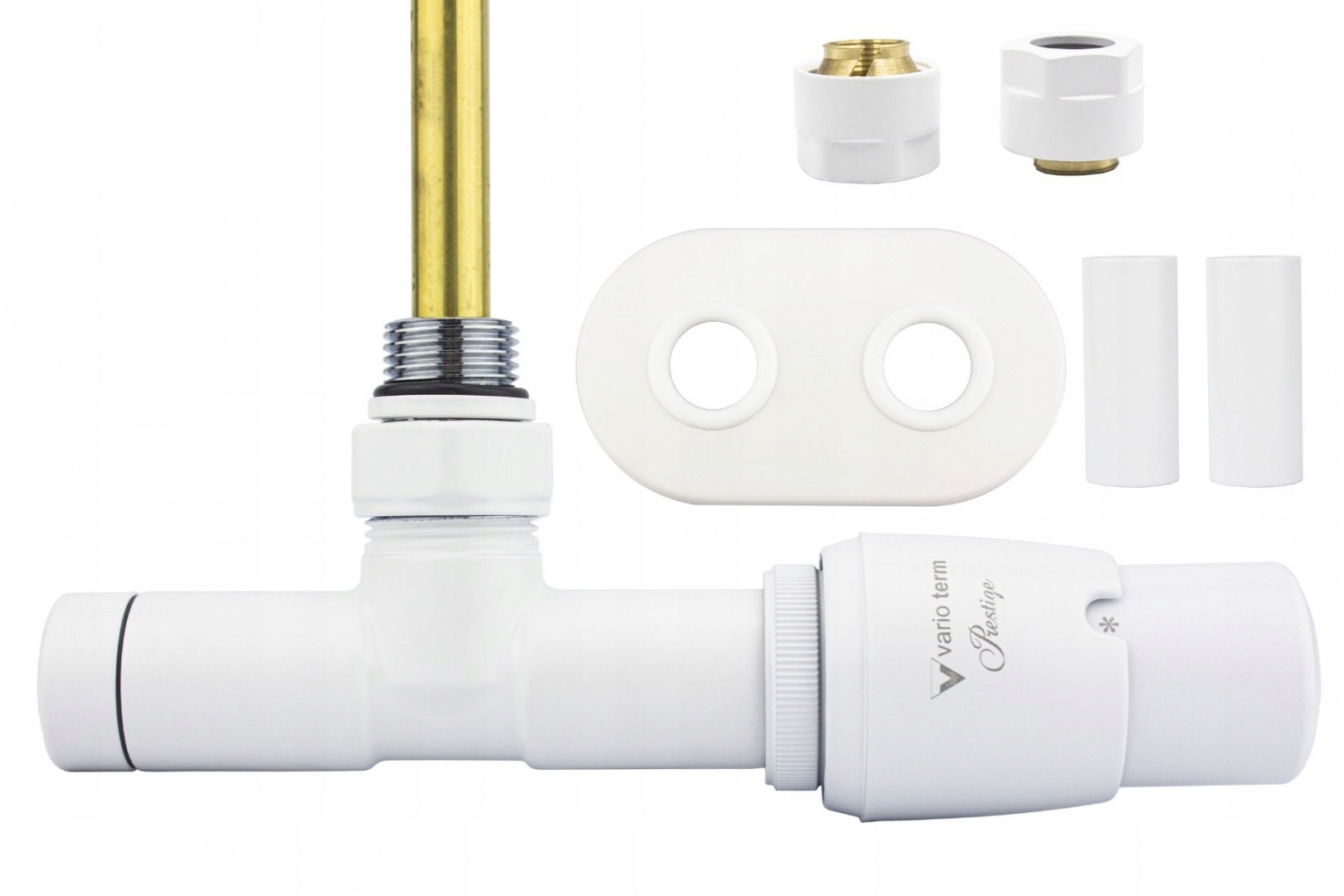

Набор Unico, угловой термостатический.

В комплект входят:

• 1 угловой термостатический клапан,
• 1 маскирующая розетка, металлическая, двойной овал,
• 2 металлические маскировочные втулки и
• 2 медных соединителя - для медного монтажа 15 мм.

СТОИТ ЗНАТЬ:

Unico Клапан в термостатическом исполнении специально разработан для радиаторов с нижним подключением и с вертикальными коллекторамипозволяет использовать электрический нагреватель в радиаторе, используемый летом для обогрева радиатора и использования в качестве осушителя.

Расстояние присоединения к установке составляет 50 мм.

Клапан Термостатический термостат монтируется на радиаторе центрального отопления так, чтобы термостатическая головка находилась дальше от радиатора силовой кабель (согласно схеме ниже).

Конструкция подключения позволяет устанавливать его под радиатором, параллельно стене, внутри контура радиатора, что защищает его от случайного повреждения.

Технические данные:

Рабочая температура 120°С

Номинальное давление 1МПа

Теплоноситель вода

Испытательное давление 1,5 МПа

Перепад давления на клапане 0,06 МПа

Гистерезис 0,3 °K

Предварительная настройка на вставке отсекающего клапана

Технические данные напор:

Диапазон 8°C - 30°C

Макс. температура окружающей среды 50°C

Время закрытия 16 мин.

Влияние перепада давления < 1 K

Гистерезис 0,3K

Влияние температуры теплоносителя 1,23

Надежный датчик жидкости

Регулировочная ручка с цифровой маркировкой

Функция защиты от замерзания установки (8°C при настройке) "*")

Корпус из высококачественного пластика

Присвоение значений температуры символам на головке:

Ниже приведены чертежи с размерами: термостатического клапана Unico в нужном исполнении и размерами маскирующих гильз, комбинированной овальной розетки и термостатической головки.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Термостатические клапаны Unico можно подключить к радиатору, если у вас есть вход:

- внизу

а) при подаче питания слева - выберите правый термостатический клапан Unico

б) при подаче питания с правой стороны - выберите левый термостатический клапан Unico

- нижняя середина - термостатический клапан Unico можно подключить и в этой конфигурации - используя правила выбора клапана как указано выше - но только в радиаторес вертикальными коллекторами

ВОЗМОЖНЫЕ УСТАНОВКИ:

Клапан Unico можно подключить к обеим установкам PEX 16 мм — для этого вам нужно только выбрать соответствующие разъемы

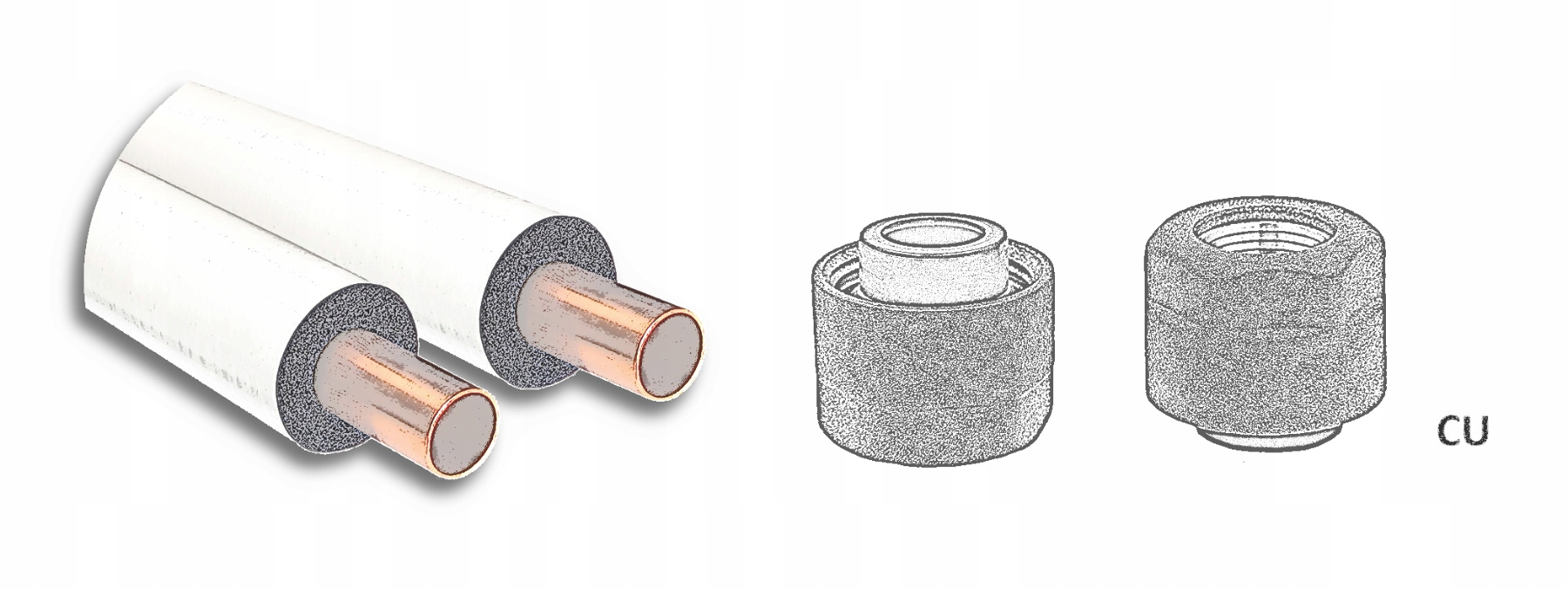

Клапан Unico можно подключить к установке CU 15 мм – для этого необходимо лишь подобрать соответствующие разъемы

Вы также можете подключить клапан Unico к 1/2-ходовой установке – для этого вам нужно лишь подобрать соответствующие разъемы
