Клапан термостатический комбинированный 50мм UNICO золото гальванический правый Pex All in One комбинированный прямоугольный розетка

Параметры

• Тип клапана: термостатический
• Тип установки: монтаж Alu-pex 16 мм
• Ориентация: правая
• Вариант клапана: Угол
• Тип комплекта: Все в одном - все элементы в комплекте: клапан + коннекторы + розетки + гильзы
• Цвет: Золото гальванопокрытие
• Форма розетки: Прямоугольная - комбинированная 1 шт.
• Место подключения: 50 мм
• LINE: UNICO T
• Способ подключения: Нижний
• Тип головки - Резьба: Резьба: M30x1,5
• Линия головы: Престиж

Набор Unico, угловой термостат

В комплект входит:

• 1 угловой термостатический клапан,
• 1 маскирующая розетка, двойная прямоугольная металлическая,
• 2 металлические маскирующие втулки и
• 2 соединителя Pex - для установки alu-pex 16 мм

СТОИТ ТАКОГО ЗНАЙТЕ:

Клапан Unico в термостатическом исполнении специально разработан для радиаторов с нижним подключением и с вертикальными коллекторами.позволяет использовать электрический нагреватель в радиаторе, используемый летом для обогрева радиатора и использования в качестве осушителя.

Расстояние подсоединения к установке составляет 50 мм.

Клапан Термостатический клапан монтируется на радиаторе центрального отопления таким образом, чтобы термостатическая головка находится дальше от силового кабеля (согласно схеме ниже).

Конструкция подключения позволяет его установку под радиатором, параллельно стене, внутри контура радиатора, что защищает его от случайного повреждения.

Технические данные:

Рабочая температура 120°С

Номинальное давление 1МПа

Теплоноситель вода

Испытательное давление 1,5 МПа

Давление разница на клапане 0,06 МПа

Гистерезис 0,3 °K

Предварительная настройка на вставке отсекающего клапана

Технические данные головки:

Диапазон 8°C - 30°C

Макс. температура окружающей среды 50°C

Время закрытия 16 мин.

Влияние перепада давления < 1 K

Гистерезис 0,3K

Влияние температуры теплоносителя 1,23

Надежный датчик жидкости

Регулировочная ручка с цифровой маркировкой

Функция защиты от замерзания установки (8°C при настройке) "*")

Корпус из высококачественного пластика

Присвоение значений температуры символам на головке:

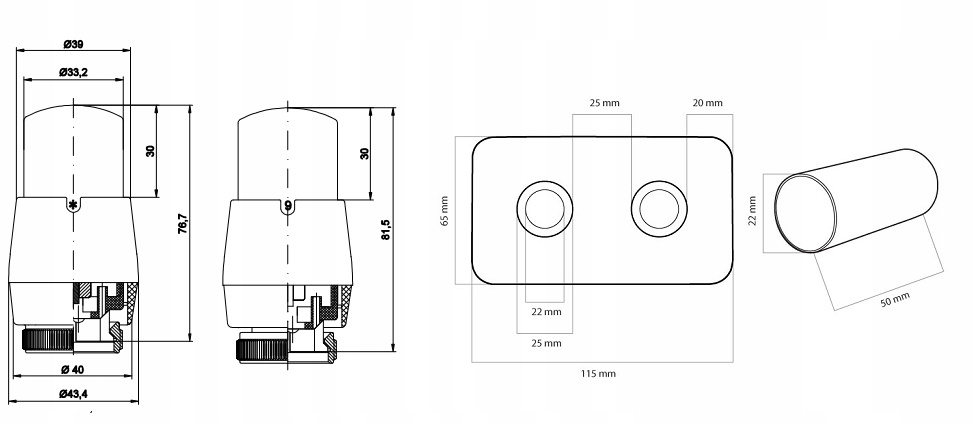

Ниже приведены чертежи с размерами: термостатического клапана Unico в нужном исполнении и размерами маскирующих гильз, комбинированной прямоугольной розетки и термостатической головки.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС – ВОЗМОЖНОСТИ!

ЦВЕТА

Продукты Vario Term доступны в 20 основных цветах, образцы которых - отражающие реальный цвет - можно найти ниже

ПОДКЛЮЧЕНИЕ ВОЗМОЖНОСТИ:

Термостатические клапаны Подключить Unico к радиатору можно при наличии входов:

- нижнего - которые представлены на двух схемах ниже

                     а) когда питание с левой стороны - выбрать правый термостатический клапан Unico

                б) когда электропитание с правой стороны - выберите левый термостатический клапан Unico

- нижний средний - термостатический клапан Unico можно подключить и в этой конфигурации - следуя правилам выбора клапана, как указано выше - но только в радиаторес вертикальными коллекторами

ВОЗМОЖНЫЕ УСТАНОВКИ:

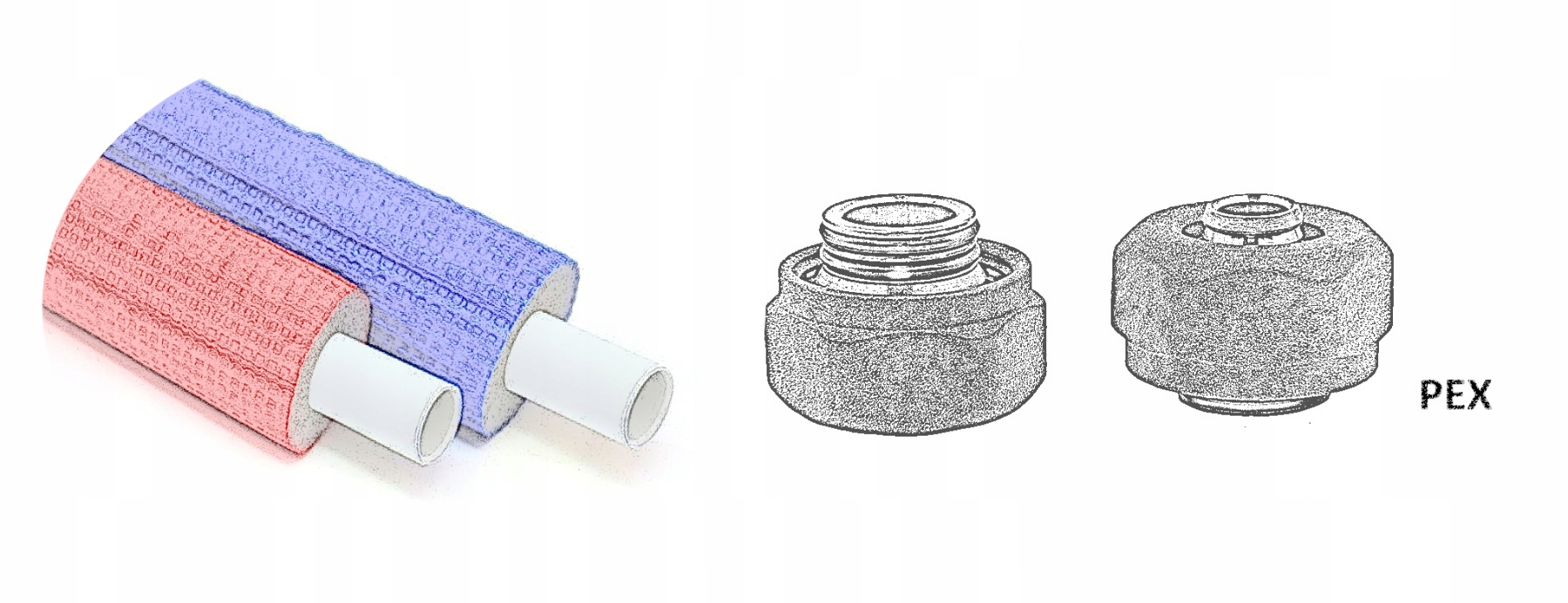

Клапан Unico можно подключить как к 16-мм монтажу PEX - для этого необходимо выбрать только соответствующие разъемы, представленные на схемах ниже

Клапан Unico можно подключить к установке CU 15 мм - для этого вам необходимо выбрать только соответствующие разъемы, представленные на схемах ниже

Вы также можете подключить клапан Unico к установке 1/2 - для этого вам необходимо выбрать только соответствующие разъемы, представленные на схемах ниже
