Термометр Термистор

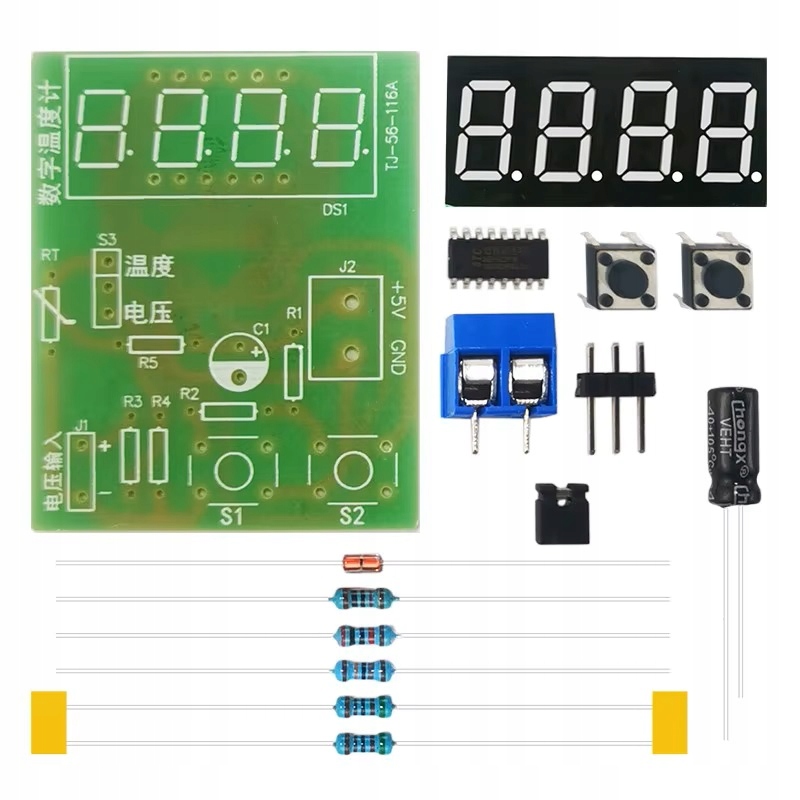

Экспериментальная система

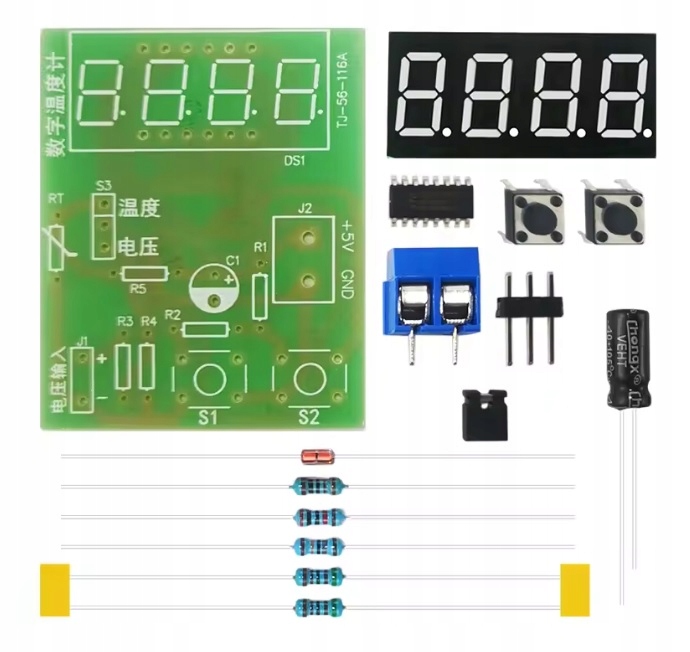

Система для самостоятельной сборки, пайки

Легкая сложность сборки.

Время сборки около 40 минут.

Напряжение питания: 3,5–5 В

Размер платы: 48 x 38 мм

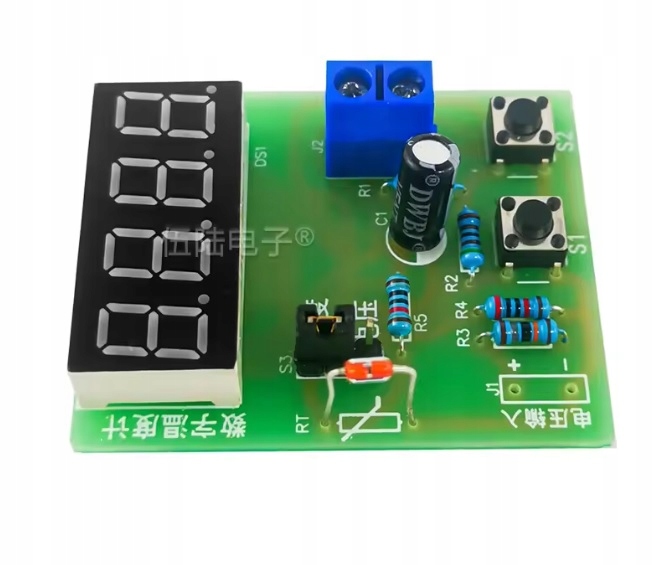

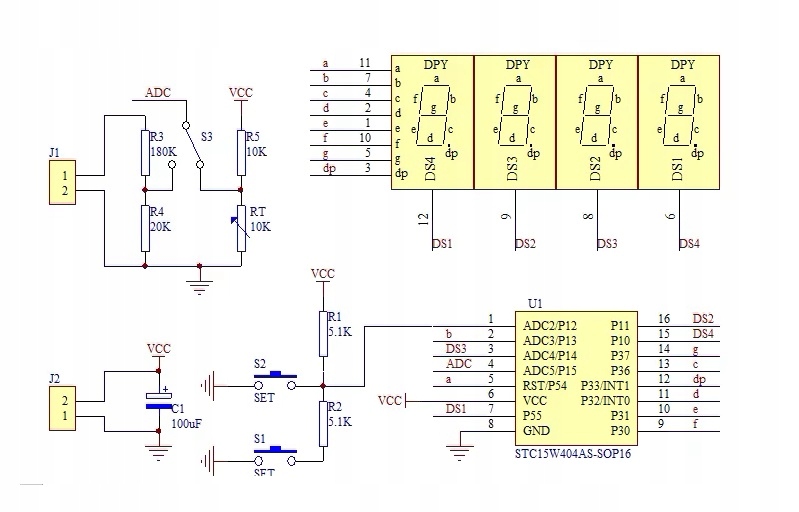

Этот термометр использует термистор MF58 для получения значения температуры, модуль на основе микросхемы MCU серии STC15 использует MCU для измерения последовательного значения термистора, вычисляет соответствующую температуру по Цельсию для отображения ее на 4-значном дисплее. Диапазон измерений температуры от -40°C до +120°C.

Нажмите и удерживайте кнопку S1 более 3 секунд, чтобы переключиться на отображение температуры, последняя цифра дисплея отобразит букву «C», нажмите и удерживайте кнопку S2 более 3 секунд, чтобы переключиться на отображение напряжения, последняя цифра отобразит «U». Нажмите S1 или S2, чтобы отрегулировать результат измерения температуры или напряжения. Когда отображается температура, нажмите S1 или S2, чтобы скорректировать измерение температуры. Нажмите S1, чтобы увеличить значение коррекции, и S2, чтобы уменьшить значение коррекции. Диапазон регулируется от -127 до 127. Коррекция напряжения аналогична.

Инструкция:

Схема сборки системы напечатана на доске. Необходимо обратить внимание на полярность в случае таких элементов, как конденсаторы, диоды, транзисторы. В случае со светодиодами более длинная ножка – это плюс +, у большинства элементов свои параметры описаны на корпусе. Резисторы могут иметь полосовую маркировку; их сопротивление и допуск можно прочитать с помощью калькуляторов, доступных в Интернете, или измерить с помощью мультиметра. Порядок сборки обычно произвольный, в зависимости от планировки, сначала собираем самые мелкие элементы.
