Клапан термостатический угловой черный структурный ELEGANT All in One Cu

Параметры

• Тип клапана: термостатический
• Тип установки: Медный монтаж CU 15 мм
• Вариант клапана: Угловой
• Тип комплекта: Все в одном - все элементы в комплекте: клапан + коннекторы + розетки + втулки.
• Цвет: Структурный черный.
• Форма розетки: Одинарная. круглые 2 шт.
• LINE: ELEGANT
• Производитель: VARIO TERM
• Типовая головка : Резьба: M30x1,5
• Линия заголовка: Престиж

Элегантный угловой монтажный комплект.

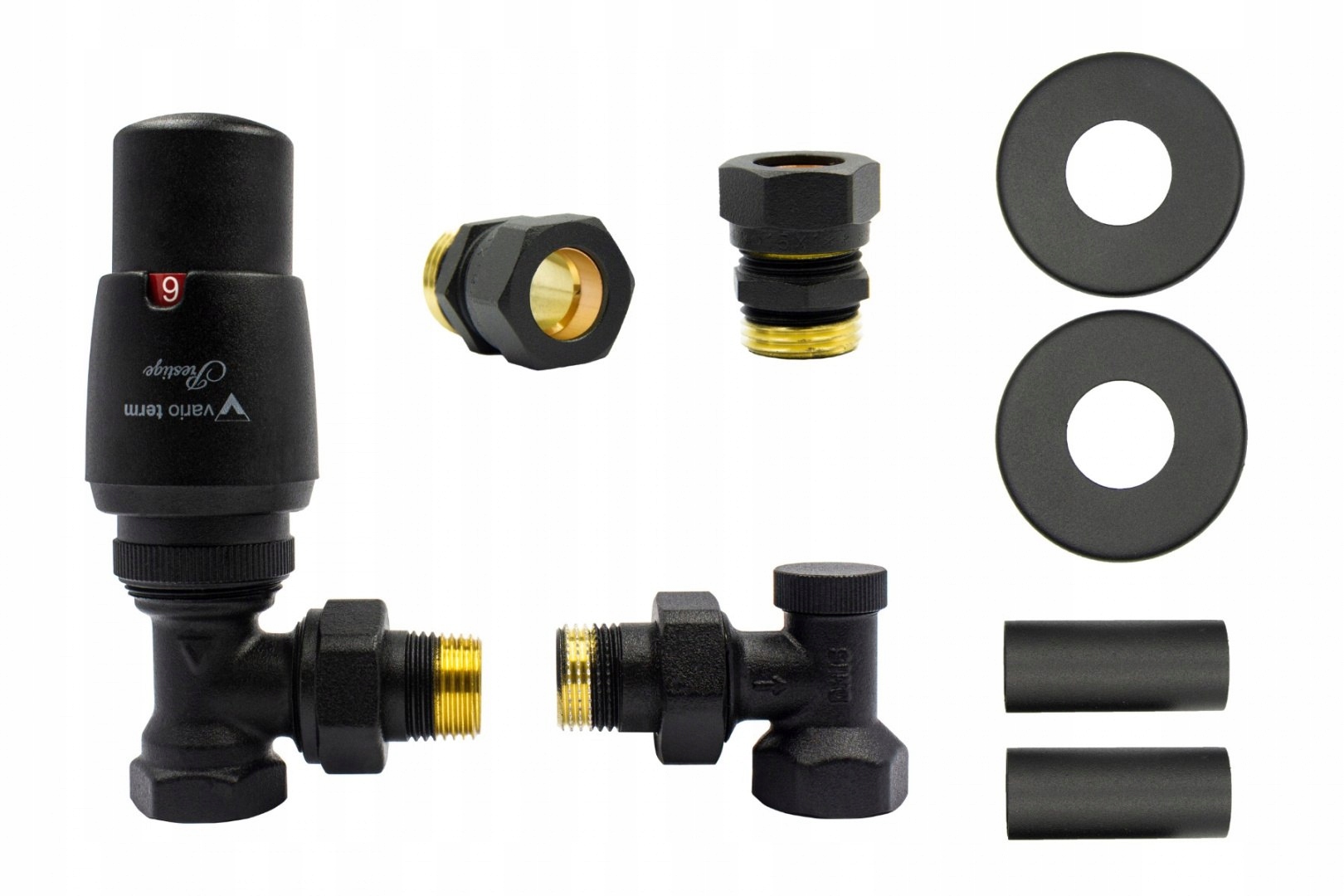

В комплект входит:

• 1 угловой термостатический вентиль,
• 1 угловой запорный клапан,
• 1 термостатическая головка Prestige,
• 2 одинарные металлические маскировочные розетки
• 2 металлические маскировочные втулки и
• 2 медные разъемы для медного монтажа 15 мм.

СТОИТ ЗНАТЬ:

Термостатические клапаны ELEGANT предназначены для установки на радиаторы центрального отопления со стороны шнур питания.

Их часто используют с радиаторами с боковой подачей, но в версии Elegance их также можно в стандартной комплектации подключать к радиаторам для ванной комнаты.

Клапаны запорные угловые уголки предназначены для радиаторов, установленных в системах центрального отопления с принудительной циркуляцией теплоносителя со стороны обратной трубы. Они обеспечивают точную балансировку каждого радиаторного контура, что улучшает тепловой комфорт и повышенная эффективность термостатических клапанов.

Клапаны ELEGANT после установки ориентированы таким образом, что термостатическая головка выступает вперед из контура радиатора.

Технические данные термостатического клапана:

Рабочая температура до 120°С

Номинальное давление 1МПа

Теплоноситель – вода

Макс. перепад давления 0,06 МПа

Испытательное давление 1,5 МПа

Резьба крепления головки М30х1,5

Подключение к радиатору R ½

Данные технические характеристики запорного клапана:

Рабочая температура до 120°С

Номинальное давление 1МПа

Теплоноситель - вода

Теплоноситель - вода

Номинальное давление 1МПа

Теплоноситель - вода

p>

Макс . перепад давления 0,06 МПа

Подключение радиатора R ½

Технические данные головки:

Диапазон 8°C - 30°C

p>

Макс. температура окружающей среды 50°C

Время закрытия 16 мин.

Влияние перепада давления < 1 K

Гистерезис 0,3K

Влияние нагрева средняя температура 1,23

Надежный датчик жидкости

Регулировочная ручка с цифровой маркировкой

Функция защиты от замерзания установки (8°C при настройке «*»)

Корпус изготовлен из высококачественного пластика.

Присвоение значений температуры символам на головке:

Ниже приведены чертежи с размерами: Термостат ELEGANT клапан (слева) и запорный клапан (справа), а под клапанами чертежи с размерами: термостатической головки, маскирующих гильз и одинарных розеток.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Термостатические клапаны ELEGANT можно подключить к радиатору при наличии следующих входов:

- нижний – не забывайте всегда устанавливать термостатический клапан на стороне подачи

- нижняя середина

ВОЗМОЖНЫЕ УСТАНОВКИ:

Клапан ELEGANT можно подключить к обеим установкам PEX 16 мм – для этого вам нужно лишь подобрать соответствующие разъемы

Клапан ELEGANT можно подключить к обеим установкам CU 15 мм – для этого необходимо лишь подобрать соответствующие разъемы
