24DIAG C730

ТЕСТЕР НЕПРЕРЫВНОСТИ КАБЕЛЯ от 6В до 42В

В комплект входят:

ОЧЕНЬ УДОБНА В ИСПОЛЬЗОВАНИИ.

Дополнительно для работы требуется:

• 2 батарейки по 9 В ( не включено)

ТЕСТЕР НЕПРЕРЫВНОСТИ РАДИОПРОВОДА 24DIAG C730:

• Обнаружение неисправности в системе автомобиля без ненужного демонтажа обивки
• TONE настройка b> - место обрыва цепи
• В настройке CONT - можно определить место короткого замыкания в установке
• В устройстве работает радио
• Звуковой сигнал
• Регулировка чувствительности
• Питание - батарейки 9В (6LR61) ) x2 - в комплект не входит, приобретается отдельно
• Просто подключите к подозрительному проводу и подключите его к массе автомобиля (минус), установите переключатель в режим TONE и вы сможете следить за целостностью провода с помощью по проводу, спрятанному под обивкой, при исчезновении сигнала обнаружен обрыв.
• Гибкий щуп размером 25см.
• Длина кабеля в передатчике 75см.

Как использовать:

Этот прибор предназначен для идентификации и отслеживания проводов или кабелей без повреждения изоляции.

Вы также можете использовать его для проверки цепь короткого замыкания и обрыва

Отслеживание кабеля возможно даже внутри жгутов, за панелями, под коврами, обивкой и т. д.

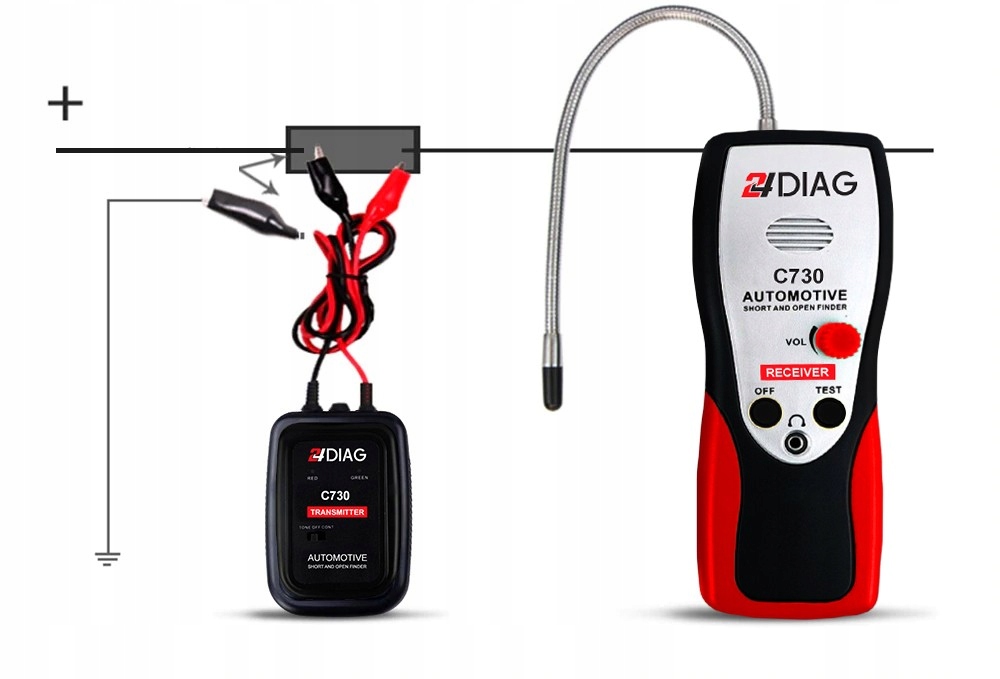

Простота в использовании: просто подключите передатчик последовательно с цепью или проверяемый кабель (т. е. в месте перегорания предохранителя, на разъеме, последовательно с обрывом провода, патроном лампы и т. д.) и сканирование цепи/провода с помощью передатчика.

Местоположение обрыва цепи TONE:

• Просто подключите к подозрительному проводу (красный провод от передатчика) и к массе автомобиля (минус - черный провод в передатчике) установите кнопку переключения в режим ТОН и вы сможете проследить за целостностью провода, проследив за проводом, спрятанным под обивкой, при исчезновении звукового сигнала обнаружен обрыв цепи

Место короткого замыкания. ПРОДОЛЖЕНИЕ:

• Отсоедините устройство от подозрительных кабелей. Подсоедините красный провод передатчика к нескольким проверяемым проводам. Подключите черный провод передатчика к отрицательному потенциалу. Если сопротивление превышает 10 кОм, диод загорится зеленым. Это означает, что некоторые из подключенных проводов закорочены. Теперь просто отключите приставки по одному, чтобы найти два или более закороченных провода.

Дополнительные преимущества:

• Гибкий датчик для облегчения поиска неисправности.
• Внутренняя защита от скачков напряжения и перегрузок.
• Светодиоды передатчика и приемника показывают обрыв или короткое замыкание.
• Регулируемая чувствительность для всех ситуаций отслеживания.
• Прокалывание проводов не требуется, бесконтактная технология!

КАК ПОЛЬЗОВАТЬСЯ ЗОНДОМ?

Приемный зонд изготовлен из спиральной стали и может быть согнут по мере необходимости, чтобы добраться до проводов в

W В зависимости от характеристик схемы и настройки чувствительности зонд будет принимать сигнал от провода в максимально возможной степени.

Наконечник приемного зонда (черный колпачок) должен располагаться перпендикулярно (под углом 90 футов) к и или ниже трассируемого провода.

p>

Электросчетчик используется для идентификации и отслеживания проводов в жгутах, кабелях, под панелями, обивкой и во многих других местах.

Он обнаруживает и определяет любые короткие замыкания и повреждены провода. Прибор позволяет легко производить измерения, не нарушая изоляционный слой.

Счетчик состоит из передатчика и приемника. Изделие позволяет измерять постоянное напряжение до 42 В, в том числе в электромобилях. Разъем для наушников диаметром 3,5 мм. Длина зонда составляет 24,8 см, что позволяет свободно перемещать устройство.

Чтобы выполнить измерение, просто подключите преобразователь последовательно к проверяемой цепи или проводу . Электросчетчик оснащен поворотной ручкой для регулировки громкости или чувствительности измерения.
