ЭЛЕКТРОННЫЕ ЭЛЕМЕНТЫ RLC ТЕСТЕР LCR-T7 C.

НОВЫЙ УНИВЕРСАЛЬНЫЙ ЖК-ТЕСТЕР ЭЛЕКТРОННЫХ ЭЛЕМЕНТОВ: РЕЗИСТОРЫ, КАТУШКИ, КОНДЕНСАТОРЫ, ESR, ДИОДЫ, ТРАНЗИСТОРЫ И ПУЛЬТЫ В КОРПУСЕ С АККУМУЛЯТОРОМ.

Универсальный тестер RLC LCR-T7, транзисторов, диодов, симисторов, тиристоров и ИК-пультов

Тестер электронных компонентов с большим цветным дисплеем успешно проверит диоды, резисторы, транзисторы, катушки индуктивности, конденсаторы и т. д. Мы будем использовать его для обнаружения NPN и PNP транзисторов, конденсаторов, резисторов, диодов, триодов, N-каналов и P канал M MOSFET, IGBT, JFET, симистор и батарея. Он обнаружит ИК-инфракрасные волны и стабилитрон.

Переносной микропроцессорный RLC-метр позволяет определить тип электронного элемента, подключенного в розетку ЗИФ, и его параметры.

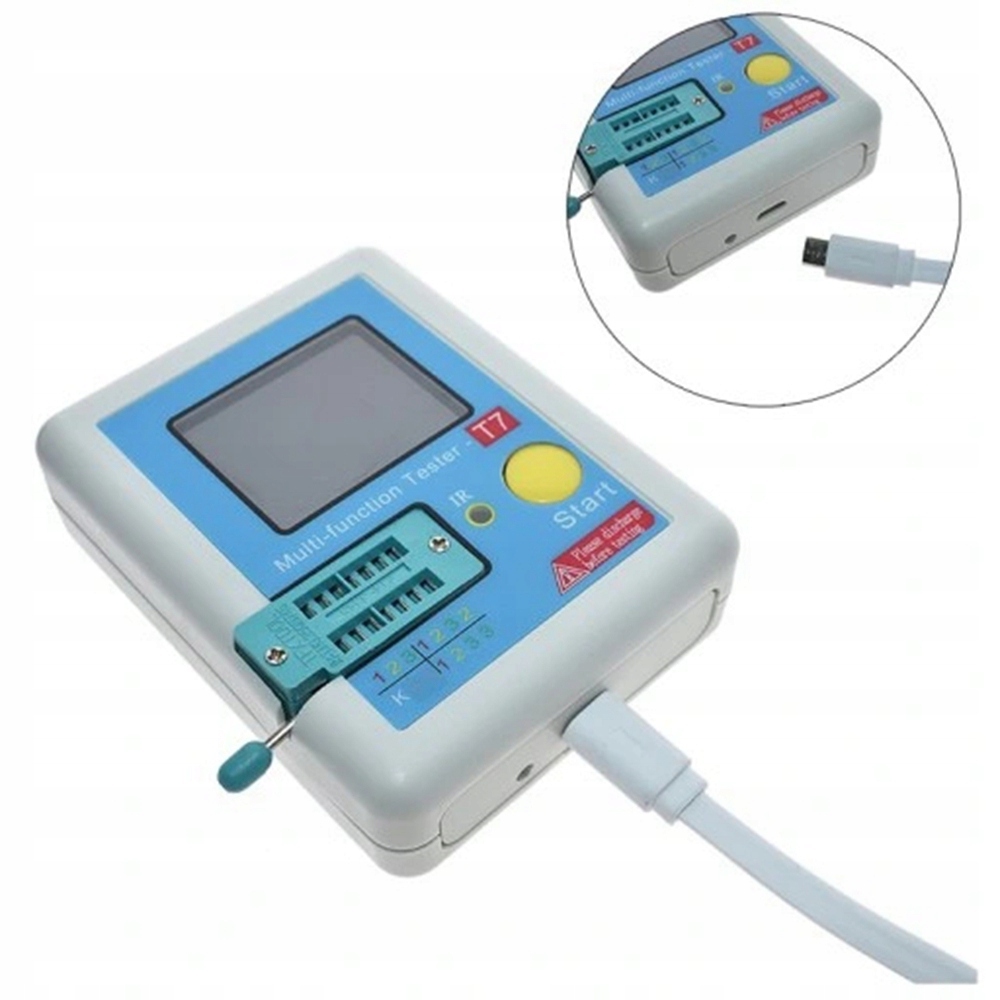

Прибор питается от 1 аккумулятора 1S, который входит в комплект. Счетчик сразу готов к работе. Зарядка через разъем micro USB. Тестер имеет встроенный аккумулятор, поэтому вам не придется заменять батарею, а подключите счетчик к зарядному устройству и просто заряжайте устройство (на счетчике есть светодиодный индикатор зарядки).

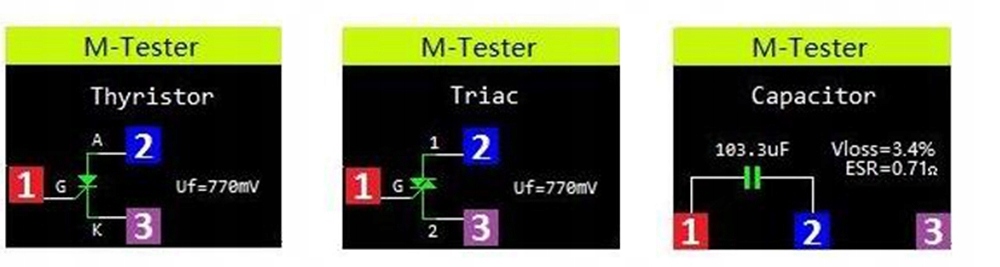

Преимуществом счетчика является его исключительная простота использования. Просто вставьте проверяемый элемент в базу ЗИФ счетчика в поля 1-2, 2-3 или 1-3 и нажмите кнопку СТАРТ. Нет необходимости выбирать тип объекта для тестирования. Измерение занимает от 2 до 10 секунд и приводит к отображению на ЖК-дисплее следующей информации:

тип распознанного элемента,

графическая диаграмма,

значения его параметров.

Упаковка: 1 шт.

При тестировании полупроводников описывается поляризация выводов:

1.диоды: анод и катод

2. Биполярные транзисторы PNP и NPN (база, коллектор, эмиттер)

3.Униполярные транзисторы N-MOS и P-MOS (затвор, исток, сток, диод)

Измерение электролитических конденсаторов большой емкости может занять более 10 секунд.

ВНИМАНИЕ!!!

Обратите внимание, что при измерении емкости конденсаторов проверяемый элемент должен быть РАЗРЯЖЕН. Подключение заряженного конденсатора может привести к поломке счетчика!

Измеритель — очень практичное устройство, полезное каждому специалисту по электронике или специалисту по обслуживанию. Позволяет быстро измерить значения элементов. Помните, что конструкция данного счетчика с точки зрения системы измерений упрощена и результат измерения может отличаться от результата, полученного с помощью сертифицированных приборов, используемых в лабораторных условиях.

Технические характеристики:

цветной TFT-дисплей 160х128

Измерительный разъем: подставка ЗИФ-14

Питание: встроенный аккумулятор

Скорость теста: примерно 1,5–10 секунд (не относится к конденсаторам очень большой емкости – тест может продлиться примерно до 1 минуты)

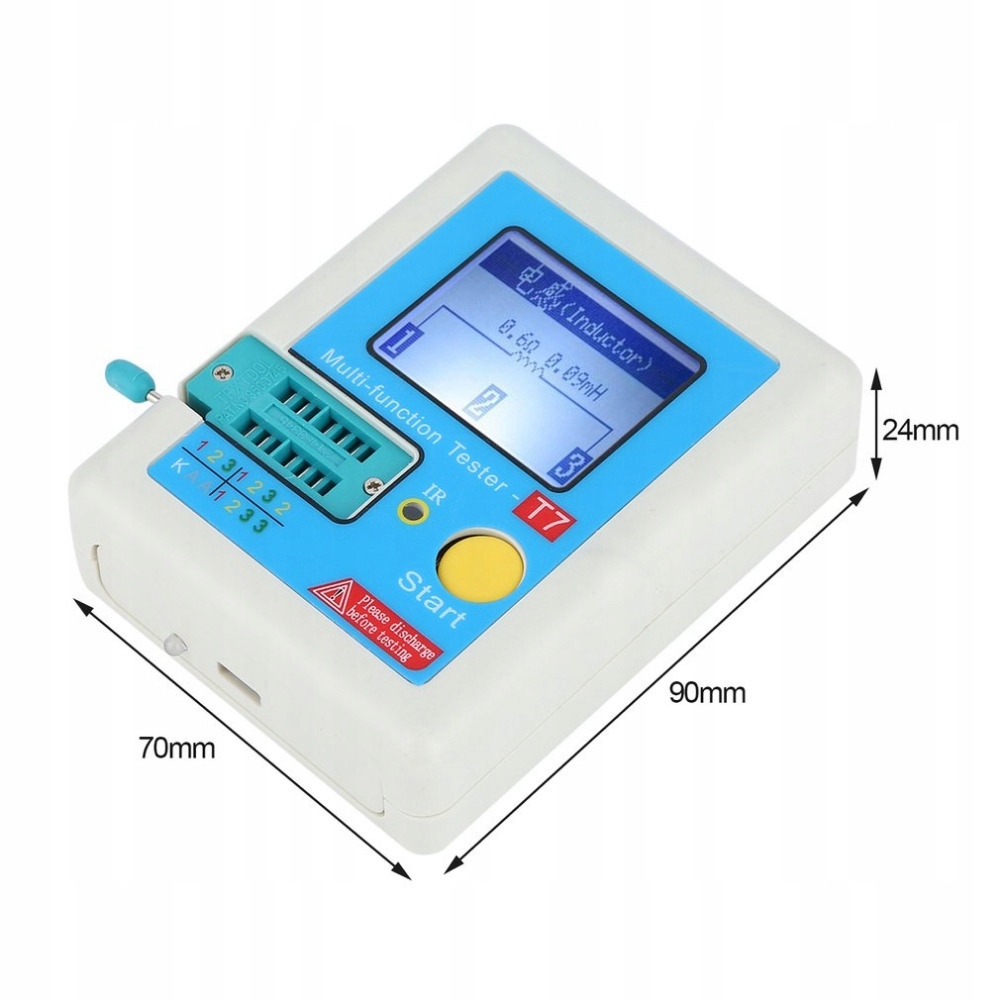

Размеры устройства: 70 мм x 90 мм x 27 мм

режим экономии заряда батареи - автоматическое отключение примерно через 15 секунд

определение типа вставленного элемента

графика символа обнаруженного элемента

обнаружение поляризации полупроводника

Поддержка кодирования Hitachi IR

Диапазоны измерения:

Измерение емкости: 25–100 мФ (100 000 мкФ) (разрешение 1 пФ)

Измерение ESR для емкости выше 2 мкФ

Измерение индуктивности: 0,01 мГн (10 мкГн) — 20 Генри

измерение сопротивления R: 0,01 Ом - 50 МОм

измерительный тестер биполярных транзисторов PNP и NPN; измерение коэффициента усиления

Тестер MOSFET-транзисторов, измерение каналов N и P, также с помощью диода

Проверка стабилитрона и светодиода:

в разъемах K A: 0,01–30 В

в разъемах: 1 2 3: 0,01–4,5 В

Тест симистора и тиристора: IGT < 6 мА

Тестирование напряжения транзистора: 0,01–4,5 В

Тест ИК-пульта дистанционного управления с отображением кодирования сигнала

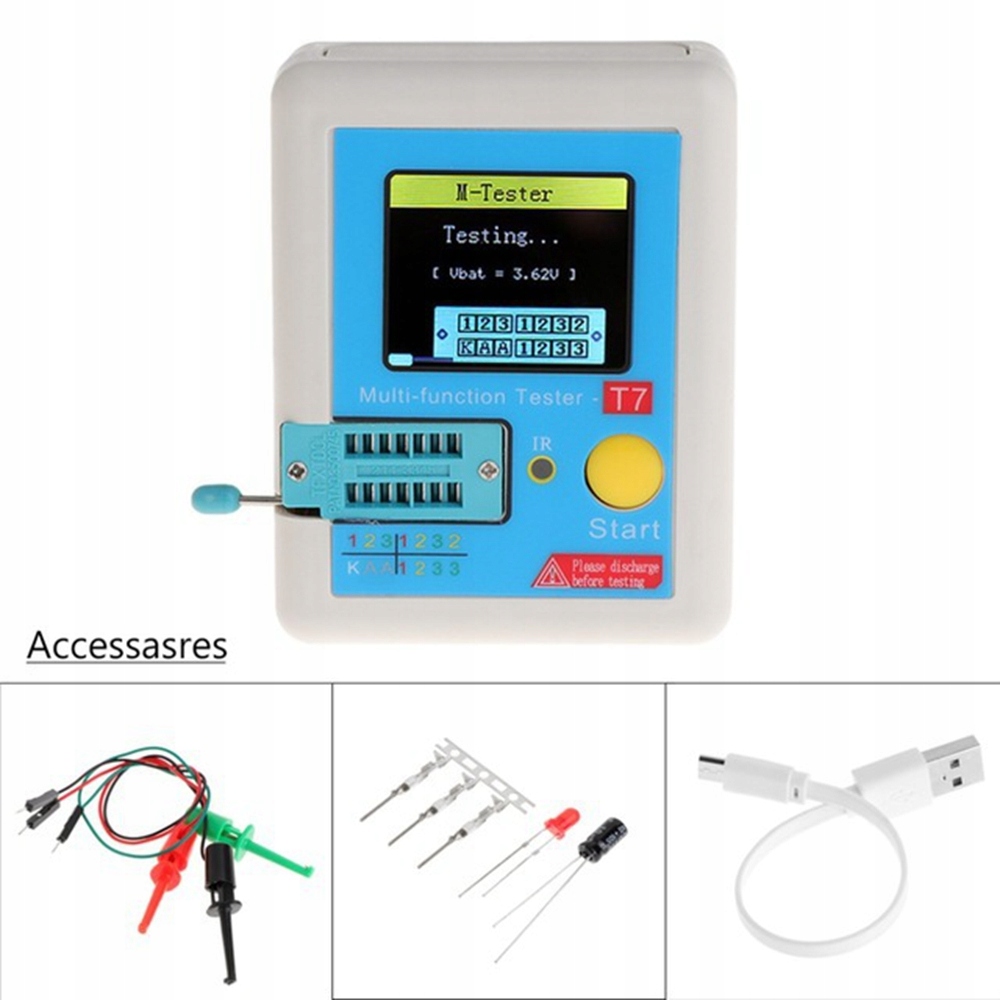

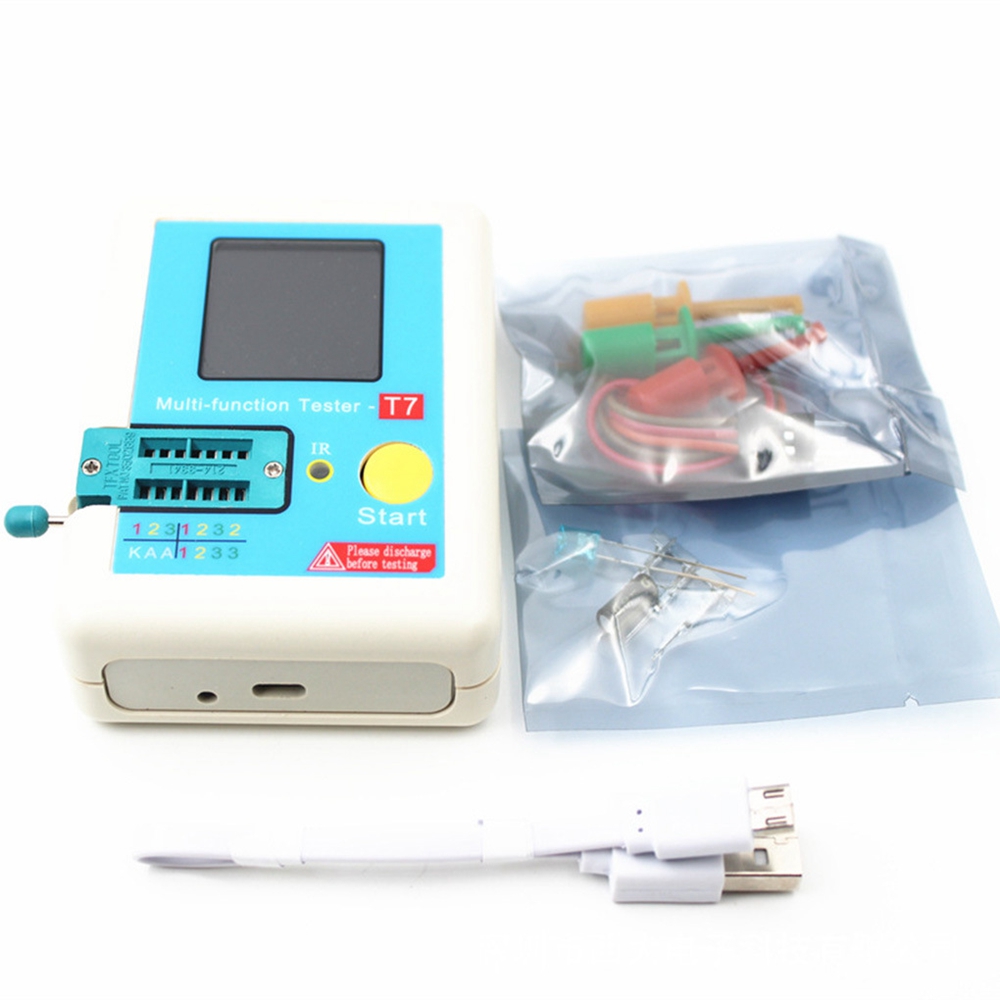

В комплект входит:

Измеритель RLC

USB — кабель microUSB для зарядки

3 разъема для измерения

конденсатор, светодиод и 3 контакта
