Тестер емкости батареи HW-586 ZB2L3 15V 3A
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 17
Просматривая «Тестер емкости батареи HW-586 ZB2L3 15V 3A», вы можете быть уверены, что данный товар из каталога «Принадлежности» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

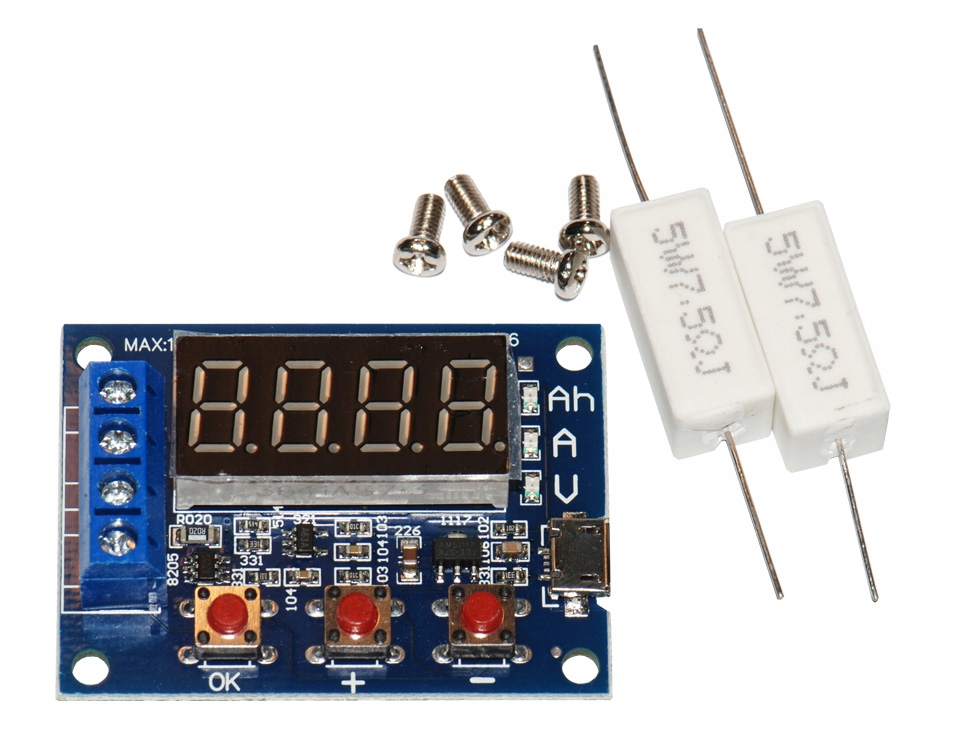

Модуль проверки емкости аккумулятора макс. 15В 3А
Описание товара
Модуль тестера емкости аккумулятора позволяет точно измерить емкость проверяемых ячеек. Тестирование проводится путем проверки напряжения с течением времени при подключенной нагрузке.
Система новая.
Параметры:
- Напряжение питания: 4,5–6 В постоянного тока (microUSB)
- Рабочий ток: < 70 мА
- макс. измерение напряжения: 15В
- точность: 0,01В
- погрешность измерения: 1%
- максимальный ток разряда 3А
- измерение емкости от 1мАч и выше до 9999 Ач.
- поддерживает аккумуляторы следующих типов: Ni-MH, Ni-Cd, Li-Ion, Li-Pol, Li-Fe, Pb.
- размеры 50 мм х 38 мм. мм х 15 мм
Руководство пользователя
Подключите полностью заряженную проверяемую батарею к модулю плюсом к клемме IN (+), а минусом к клемме IN (-)
ПРИМЕЧАНИЕ. : Обратное подключение может привести к повреждению схемы!
Подключите нагрузочный резистор к клеммам R
Подключите источник питания модуля 4,6–6 В
С помощью кнопок (+) и (-) мы можем вручную установить минимальное напряжение, до которого мы хотим разрядить батарею.
Нажмите кнопку ОК и удерживайте ее, пока светодиод не мигнет 3 раза. Модуль определяет напряжение аккумулятора и сам выбирает диапазон разряда.
На дисплее поочередно отображается текущее напряжение, ток разряда и количество разряженных мАч.
Модуль разряжает аккумулятор до установленное значение напряжения (автоматический случай).При выборе тестер сам определяет напряжение, до которого необходимо разрядить аккумулятор).
После завершения разряда на дисплее мигает фактическая емкость аккумулятора.
Длительность измерения довольно велика, поскольку требует разряда аккумулятора до заданного напряжения.
ВНИМАНИЕ:
Ручная установка слишком низкого напряжения аккумулятора может привести к его повреждению – следуйте рекомендациям производителя данного аккумулятора по поддержанию минимальных напряжений.
Во время работы системы резистор может нагреться.
Индикация ошибок на дисплее:
Err1 — напряжение аккумулятора выше диапазона 15 В
Err2 — напряжение аккумулятора ниже минимального значения
Err3 - аккумулятор не воспринимает нагрузку или слишком большой ток разряда
Err4 - ток разряда превышает 3,1А
