Особенности:

• 100% новый и высокое качество.

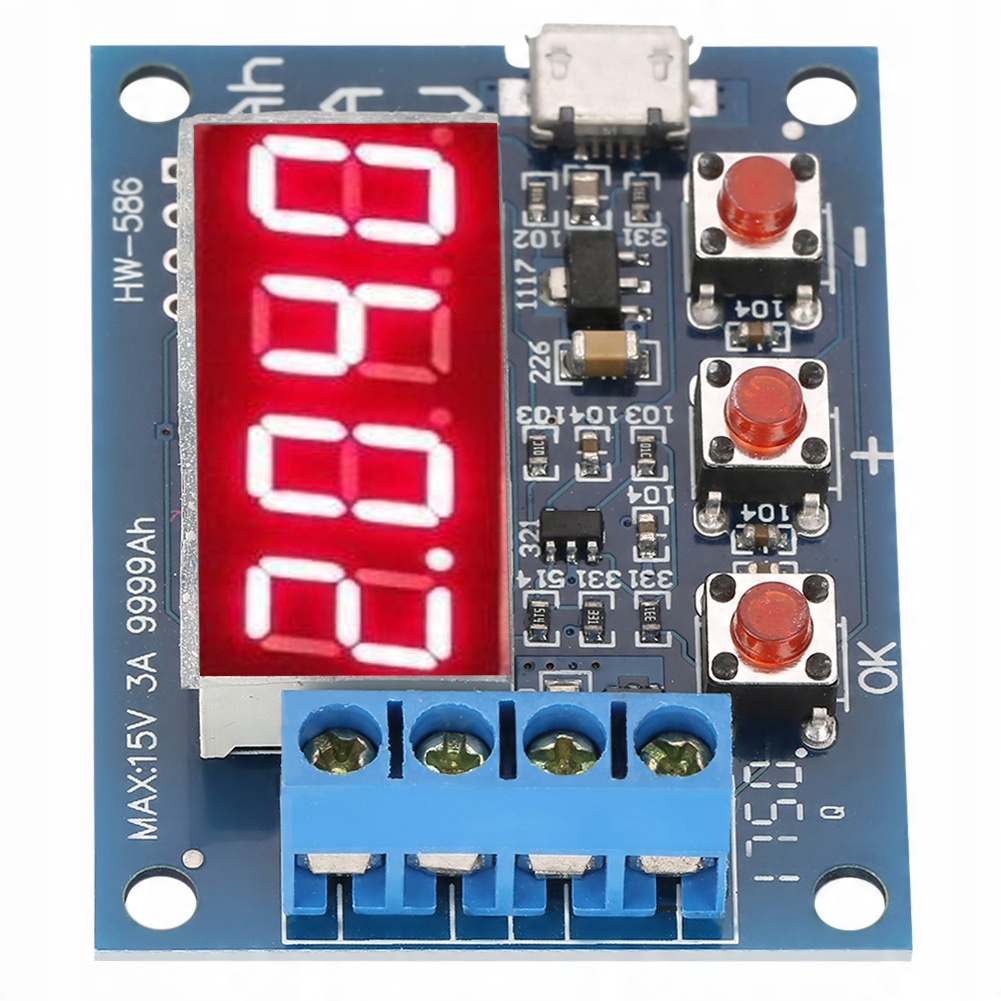

• Этот тестер разряда используется для проверки емкости аккумулятора 1,2–12 В.
• Этот тестер разряда используется для проверки емкости аккумулятора 1,2–12 В.
• b
• Он прост в использовании и питается от источника питания micro USB.
• Этот тестер разряда позволяет проверять испытательную емкость, напряжение и ток заряда аккумулятора.
• Снабжен светодиодами, указывающими, какой параметр отображается на дисплее.

Спецификация:

• Напряжение источника питания: 4,5–6 В постоянного тока (микро USB).
• Рабочий ток: ≤70 мА.
• Напряжение разряда: 1,00–15,00 В, разрешение 0,01 В.
• Диапазон напряжения отключения: 0,5–11,0 В.
• Поддерживаемый ток: ≤3000 А, разрешение 0,001 А.
< /ул>

Список упаковки:

• 1 * измеритель емкости аккумулятора.
• 2 * резисторы (5 Вт, 7,5 Ом).
• 1 комплект * разъемов.
• li>

Примечание:

1. Резистивная нагрузка нагревается во время процесса разрядки, будьте осторожны.

2 для повышения точности измерения напряжения. Эта схема специально разработана для смещения постоянного тока и отображает небольшое напряжение, когда клеммные колодки не подсоединены ни к чему, что не влияет на фактическое измерение. Если вы соедините входные клеммы вместе (0 В), на дисплее отобразится 0.

Метод оценки сопротивления по коллокации: согласно закону Ома, чтобы оценить значение сопротивления = разделите напряжение батареи на ожидаемый ток разряда; Выбор мощности резистора более чем в два раза превышает ожидаемый ток разряда. Обратите внимание, что напряжение выше, когда аккумулятор полностью заряжен, и убедитесь, что ток не может превышать 3,0 А, когда аккумулятор полностью заряжен, например, если вам нужно использовать 2 А для проверки аккумулятора 12 В, тогда резистор должен быть 6 Ом 50 Вт. Полностью заряженное напряжение новой батареи 12 В составляет около 13,5 В, что соответствует максимальному току 13,5/6 = 2,25 А (менее 3 А), поэтому ее можно использовать. Лампа для проверки, тогда ток может быть меньше половины (1,5 А), поскольку холодное сопротивление лампы низкое, ударный ток очень велик, слишком большой ток может напрямую сжечь цепь.

Инструкции:

1. Сначала зарядите аккумулятор, подлежащий измерению.

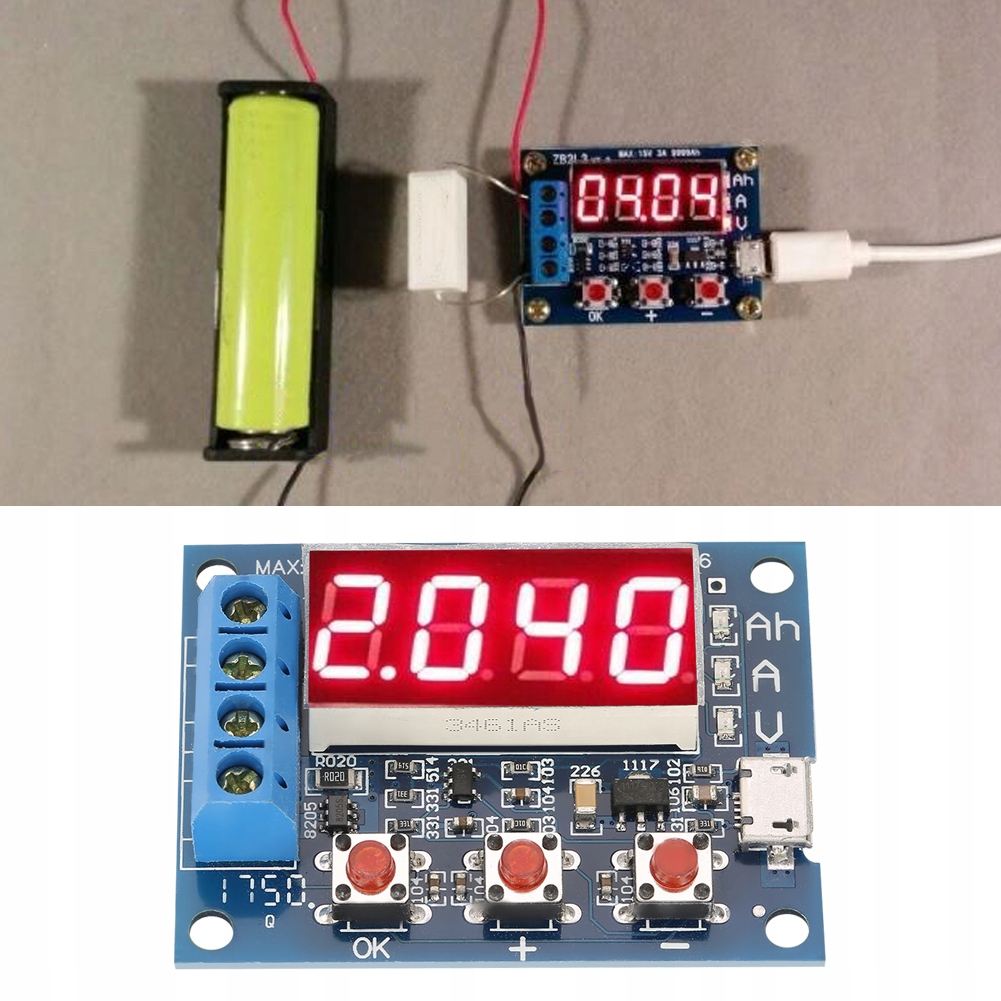

2. Подключите аккумулятор к входным клеммам правильно (положительный к положительному, отрицательный к отрицательному), обратный вход может повредить цепь. Подключите нагрузку к положительному и отрицательному выходам, затем включите измеритель с помощью микро-USB (не используйте USB-порт настольного компьютера или ноутбука в качестве источника питания), в это время он отображает напряжение батареи.

3. Тест прямого запуска: просто нажмите кнопку «ОК», и измеритель автоматически выдаст соответствующее напряжение отключения в соответствии с напряжением полностью заряженной батареи, а затем начнет тестирование после того, как дисплей мигнет три раза. Если вам нужно вручную установить напряжение отключения, вы можете нажать кнопку «+» или «-», когда ti покажет напряжение батареи. Напряжение отключения отображается начальной буквой «P», а разрешение составляет 0,1 В. Нажмите кнопку «ОК», чтобы начать тестирование после настройки.

4. Данные испытаний будут отображаться последовательно между разрядной емкостью (Ач), током разряда в реальном времени (А) и напряжением батареи (В). Когда напряжение аккумулятора достигнет установленного напряжения отключения, тестер выключит переключатель управления нагрузкой и отобразит емкость (Ач) и быстро мигающий световой индикатор. Отображаемая емкость является фактической разрядной емкостью аккумулятора. Нажмите кнопку «ОК», чтобы перестать мигать, затем снова нажмите кнопку «ОК», чтобы сбросить тестер для следующего теста батареи.

Код ошибки и ее значение:

Err1: батарея напряжение выше 15 В.

Err2: Напряжение батареи ниже установленного напряжения отключения.

Err3: Ток разряда нагрузки слишком велик для батареи или внутреннего сопротивления. цепи слишком велика

Err4: ток слишком велик (ток превышает 3,1 А)

Err5: неправильное использование или сгорел тестер из-за неправильного подключения (сгорел переключатель выборки тока или MOS )

Дополнительная операция калибровки:

Нажмите и удерживайте одновременно три кнопки и тестер мощности, чтобы войти в режим калибровки. Сначала отобразите время записи калибровки, затем введите официальную программу выборки калибровки, показывающую 0u0A; Подключите положительные и отрицательные входные клеммы, затем нажмите кнопку «ОК», на дисплее отобразится J10u; Подключите стандартное напряжение постоянного тока 10,00 В к положительному и отрицательному входу, затем нажмите кнопку «ОК», на дисплее отобразится J2,0 A; Подключите постоянный ток 2,0 А к отрицательному выходу и отрицательному входу, затем нажмите кнопку «ОК», чтобы завершить калибровку. Тестер предварительно проверит данные калибровки. Если данные калибровки верны, он последовательно отобразит четыре данных калибровки, а затем выйдет; если первоначальная проверка данных ненадежна, она отбрасывает данные и затем завершает работу.
