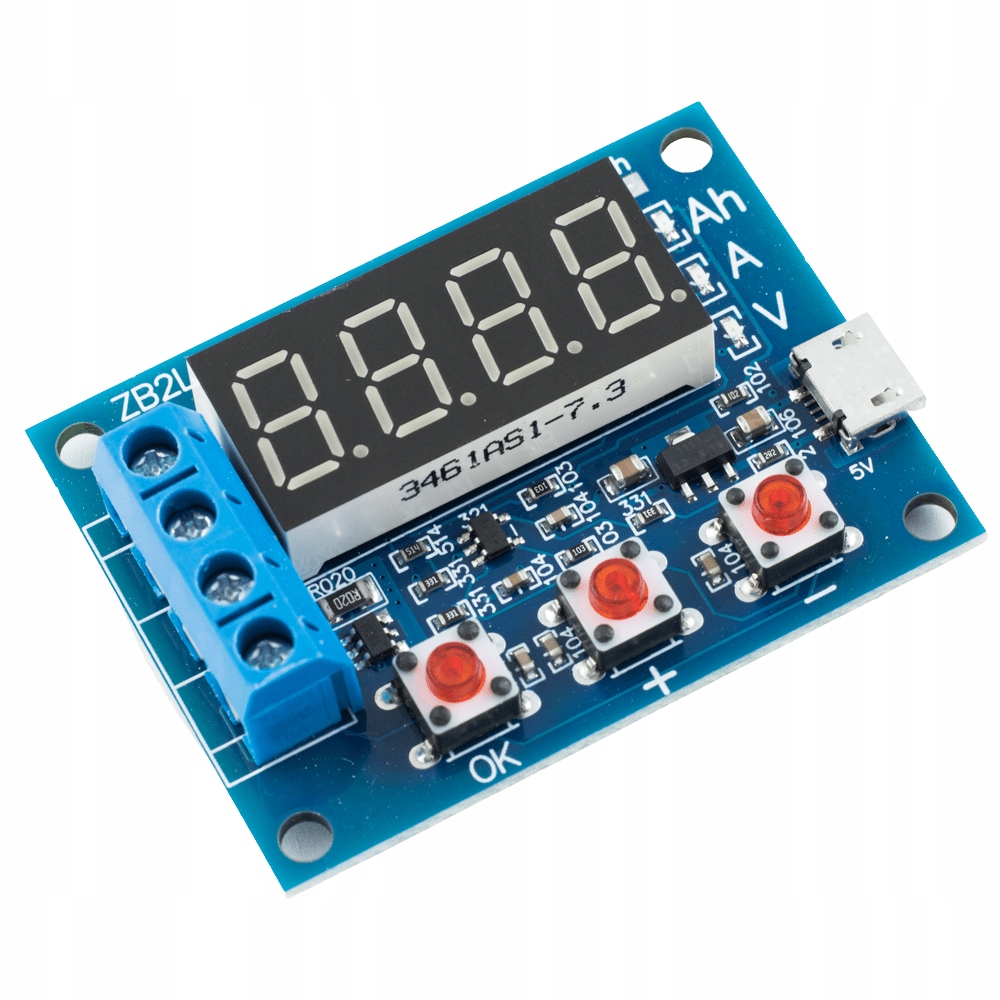

Тестер емкости аккумулятора ZB2L3

18650 Тестер емкости аккумулятора ZB2L3

Модуль, позволяющий проверять емкость аккумуляторов различных типов:

✅ Ni- Mh

✅ Ni-Cd

✅ Li-Ion

✅ Li-Pol

✅ Li-FePO4

✅ Пб

p>

✅ и другие

С его помощью можно проверить самые популярные батареи и аккумуляторы:

✅ Li-Ion 18650 3,6 В

✅ AA, AAA Ni-Mh 1,2 В

✅ Свинцовые аккумуляторы Pb 6 и 12 В

Модуль интеллектуальный. Автоматически регулирует минимальное напряжение элемента и испытательный (разрядный) ток. Благодаря этому процедура проверки практически не требует технического обслуживания.

Также можно установить минимальное напряжение разряда (см. пункт 5 руководства) в диапазоне 0,5–12 В. При его превышении ( вниз), процесс разрядки будет завершен.

Элементы модуля

1️⃣ Разъемы IN+ и IN- (внутренние) и R (внешние)

2️⃣ Дисплей

3️⃣ Сигнальный диод Ah

4️⃣ Сигнальный диод A

5️⃣ В

диод индикатора 6️⃣ разъем micro USB для питания модуля 5В

7️⃣ -

8️⃣ Кнопка +

9️⃣ Кнопка ОК

Руководство пользователя

  • Заранее подготовьте 100% заряженную батарею/элемент для теста
  • Подключите батарею к IN+ и IN-< разъемы /б>. Остерегайтесь поляризации. Обратное подключение может привести к повреждению счетчика и ячейки!
  • Подключите резистор (или два), входящий в комплект, к обоим разъемам R. При желании можно выбрать лампочку.
  • Вы увидите текущее напряжение батареи/элемента на дисплее.
  • (необязательно с пунктом 6) Если хотите используйте автоматический выбор минимального напряжения разряда аккумулятора/элемента, нажмите кнопку ОК. Если вы хотите установить его вручную, см. пункт 6.
  • (опционально с пунктом 5) При желании введите собственное значение напряжения, завершая процесс разряда. Кнопками + и – установите значение, а затем начните измерение кнопкой ОК. Тест завершится при превышении заданного напряжения.
  • После запуска теста сигнальные диоды Ah, A, V будут мигать один за другим. Они сигнализируют ход теста и отдельные значения для данного момента процесса разряда:
  • Ач- количество ампер-часов, разряженных с начала теста
  • A – ток разряда
  • В – текущее напряжение батареи/элемента
  • После завершения теста емкость на дисплее будет мигать количество проверяемой батареи. Значение будет отображаться до тех пор, пока не будет нажата любая кнопка.

    • Обнаружение ошибок

    Модуль имеет базовое обнаружение ошибок во время разряда аккумулятора. Коды ошибок, которые могут появиться на дисплее:

    • Err1 - Напряжение подключенного аккумулятора выше 15 В
    • Err2< /b >- Напряжение подключенного аккумулятора ниже минимального.
    • Err3 - Аккумулятор/элемент не допускает заданной нагрузки или ток разряда слишком велик. . Вы можете ограничить зарядный ток, используя нагрузочный резистор большей емкости или подключив два последовательно.
    • Err4 – ток разряда превышает 3,1 А

    В комплект входит

  • Модуль тестера аккумулятора ZB2L3
  • 4 проставки и монтажные стойки
  • 4 крепежных винта
  • Резисторы 2 шт., 5 Вт, 7,5 Ом.

    • Характеристики тестера емкости аккумулятора 18650 ZB2L3

    • Питание: 5 В (от разъема microUSB)
    • Напряжение измерение: 0–15 В постоянного тока, точность до 0,01 В.
    • Погрешность измерения напряжения и тока: 1 %.
    • Максимальный разряд. ток: 3 А.
    • Измеренная емкость аккумулятора: 0,001–9999 Ач.
    • Измерительные резисторы в комплекте: 2 шт. 7,5 Ом 5 ​​Вт
