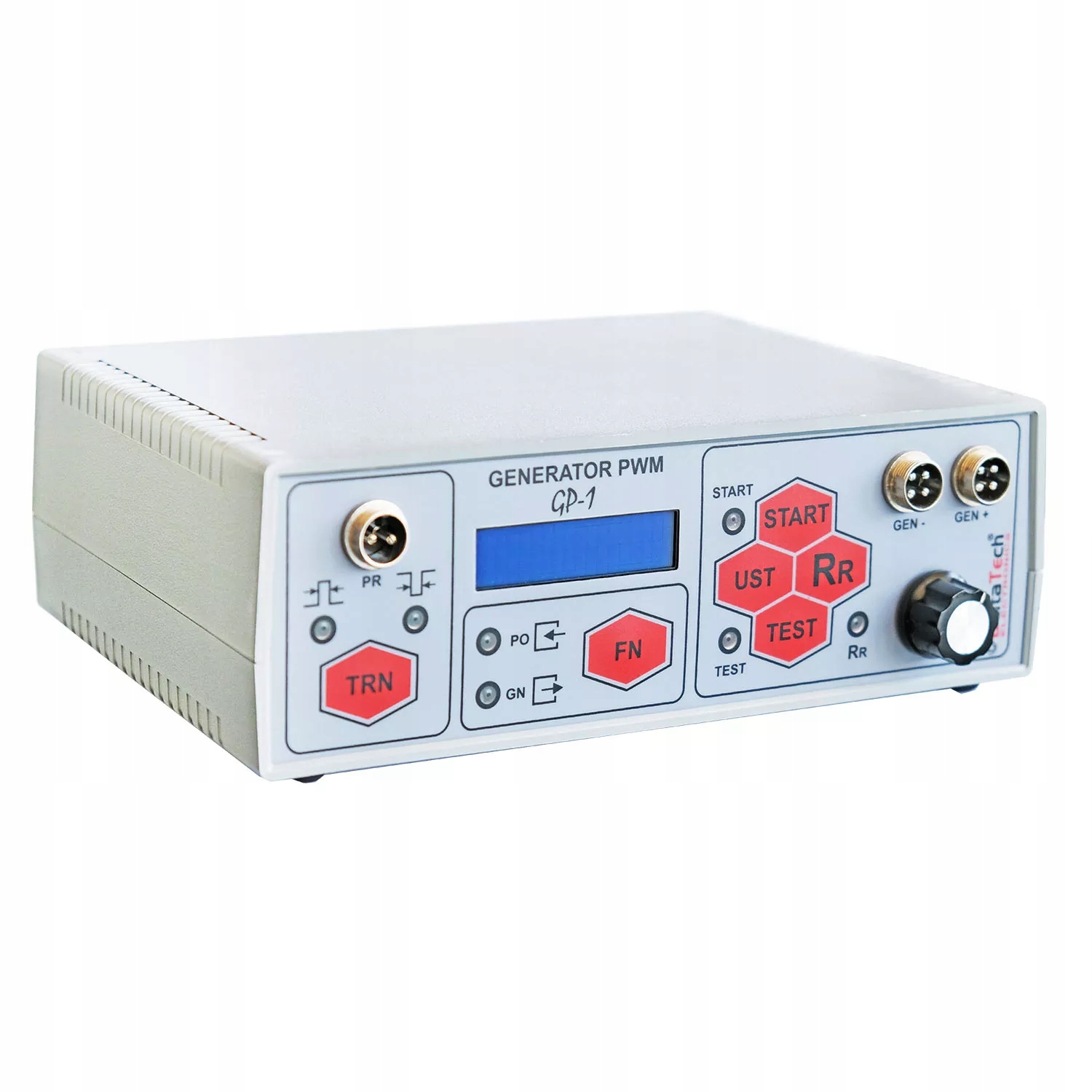

Тестер сигналу ШІМ GP-1
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 1
Заказывая «Тестер сигналу ШІМ GP-1» данный товар из каталога «Диагностические интерфейсы» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Тестер ГП-1 позволяет измерять ШИМ-сигнал и генерировать его. Диапазон частот измеряемого и генерируемого сигнала соответствует диапазону частот, используемому в автомобильной промышленности.
Модуль тестера сигналов ШИМ идеально подходит, среди прочего:
- контроля всех типов электромагнитных регулирующих клапанов, обычно используемых как в бензиновых, так и в дизельных двигателях (например, клапан EGR, клапан ограничения давления наддува и т. д.), позволяющих проверять их правильность работы,
- регулирование скорости двигателей постоянного тока (двигателей постоянного тока),
- для управления регулятором дозы топлива или клапаном опережения зажигания в топливных насосах, применяемых в дизельных двигателях,
- и для управления другими устройствами с помощью ШИМ-сигнала, управляемого по массе или по питанию напряжения,
Модуль измерения ШИМ-сигнала позволяет получить информацию о частоте и скважности измеряемого сигнала. Обычно используется для анализа правильности управления элементами с помощью ШИМ-сигнала.
Параметры устройства
Напряжение питания - постоянное, диапазон 12... 15В
Ток потребления - 70 мА (ток, потребляемый тестером, без нагрузки)
Генератор сигналов ШИМ
Диапазон частот - 20Гц - 1000Гц
Точность регулирования частоты - 1Гц
Амплитуда выходного сигнала - от 0В до напряжения питания
Тип управления - выход контролируется массой и выход контролируется питанием напряжение
Диапазон регулировки коэффициента - 0%...100%
Точность регулировки коэффициента - 0,1%
Количество выходов - 2
Измерение сигнала ШИМ b>
Диапазон измеряемой частоты — 20 Гц — 1000 Гц
Амплитуда входного сигнала — от 0 В до напряжения питания
Порог переключения напряжения — 2,5В
Защиты
Напряжение - Превышение напряжения питания (свыше 18В)
Ток - Превышение допустимого тока 6,3А (предохранитель) и защита от короткого замыкания
