ВЕНТИЛЯТОР НАСТЕННЫЙ И ПОТОЛОЧНЫЙ

ВЕНТС КВАЙЕТ-С 100 Т

таймер (таймер)

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• ДИАМЕТР ТРУБЫ - 99 мм (ДЛЯ КАНАЛА 100 мм)
• ВЫСОКИЙ КПД - МАКС 90 м3 /ч
• ВЫСОКАЯ ЭНЕРГОСБЕРЕЖЕНИЕ – ВСЕГО 7,5 Вт
• ОБЪЕМ – 24 дБ(А)/3 м/li>
• b>
• ТАЙМЕР - ТАЙМЕР - 2 ÷ 30 мин.

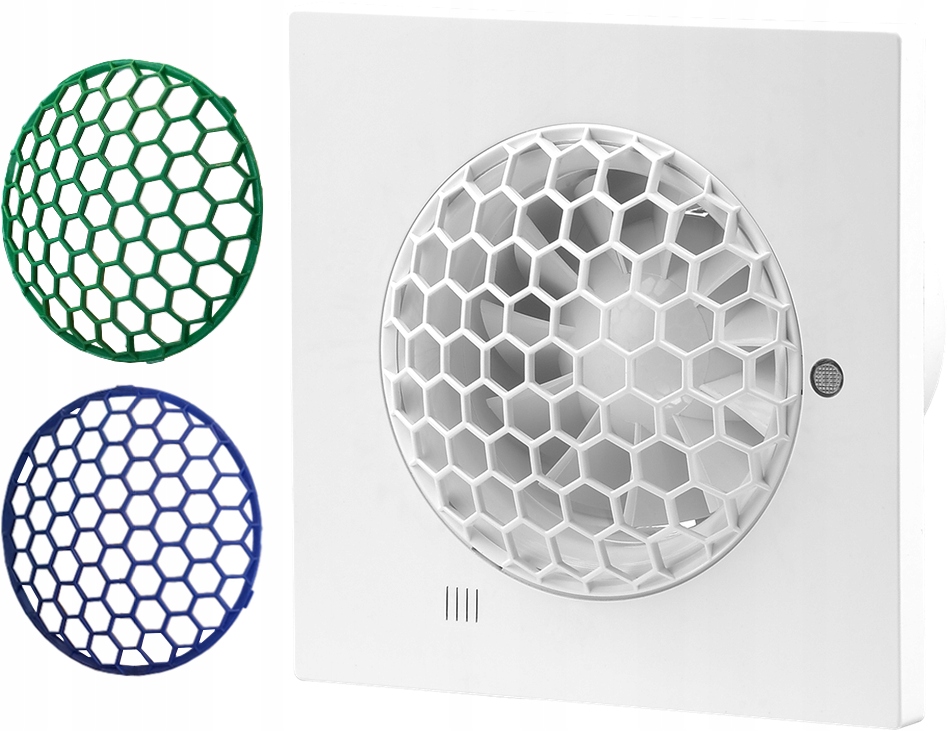

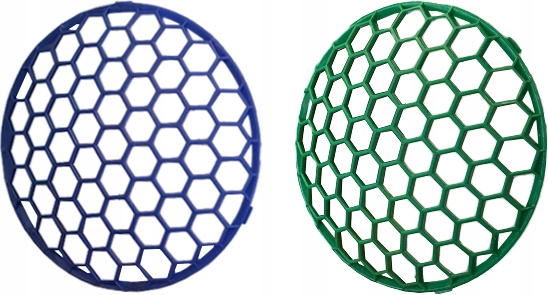

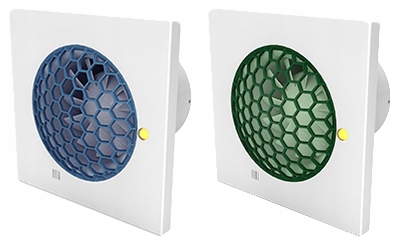

• ВКЛЮЧЕНО ТРИ СМЕННЫЕ ПАНЕЛИ b> ЦВЕТА: БЕЛЫЙ, ЗЕЛЕНЫЙ и СИНИЙ
• СТАНДАРТ ОБРАТНЫЙ КЛАПАН ПРЕДОТВРАЩАЮЩИЙ ВОЗДУХ (в виде створок из толстой пленки ПВХ)
• ИЗВЕСТНЫЙ ПРОИЗВОДИТЕЛЬ - ВЕНТС
• АНТИВИБРАЦИОННАЯ КРЕПЛЕНИЕ ДВИГАТЕЛЯ
• АЭРОДИНАМИЧЕСКИЕ ЛОПАСТИ РОТОРА (ВИНТЫ)
• ШАРИКОВЫЕ ПОДШИПНИКИ СТАНДАРТ

Если вы ищете оптимально эффективный и энергосберегающий вентилятор, новинка от ВЕНТС (ведущего производителя вентиляторов в европейский рынок) обязательно оправдает ваши ожидания. Вентилятор QUIET-S благодаря специальной опоре двигателя (антивибрационная резиновая опора двигателя) и особой аэродинамической конструкции воздушного винта (ротора) лопасти в сочетании с шарикоподшипником в стандартной комплектации обеспечат оптимальную вентиляцию помещения, не создавая при этом чрезмерного и раздражающего шума (как у большинства конкурирующих продуктов). Более того, очень современный и изысканный внешний вид вентилятора наверняка удовлетворит изысканный вкус многих пользователей (передняя панель изготовлена ​​из высококачественного устойчивого к УФ-излучению АБС). В комплект входят три сменные декоративные панели вентилятора белого, синего и зеленого цветов.

СТРУКТУРА И ПРЕИМУЩЕСТВА ТИХИХ ВЕНТИЛЯТОРОВ

ОПИСАНИЕ

Инновационный вытяжной вентилятор со стильным дизайном для нового уровня комфорта в душевых, ванных комнатах, кухнях и других жилых помещениях. Максимальная эффективность в сочетании с низким уровнем шума обеспечивает идеальный микроклимат. Монтаж на вентиляционные шахты или подключение к круглому вентиляционному каналу.

ПРЕИМУЩЕСТВА

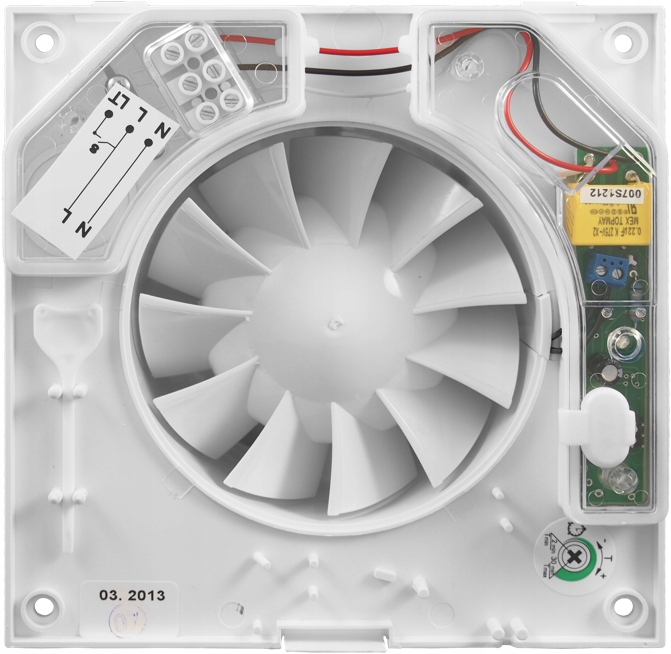

Корпус и крыльчатка изготовлены из качественного и прочного пластика, устойчивого к ультрафиолету. радиация. Специально разработанный аэродинамический профиль обеспечивает высокую эффективность использования воздуха и низкий уровень шума. Компактный дизайн позволяет устанавливать его на стенах и потолках. Малогабаритный патрубок (патрубок) для установки в вентиляционную шахту или присоединения к круглому вентиляционному каналу. Вентилятор оснащен специально разработанным обратным клапаном для предотвращения обратной тяги и потерь тепла из помещения, когда вентилятор находится в режиме ожидания. Патрубок (разъем) вентилятора имеет специально разработанные воздушные «направители» для уменьшения турбулентности воздуха, увеличения давления воздуха и снижения уровня шума. Высокая степень защиты IP 45 обеспечивает идеальное решение для вентиляции ванной комнаты. Электронные компоненты защищены герметичными крышками с резиновыми прокладками.

ПРЕИМУЩЕСТВА ДВИГАТЕЛЯ

Низкое энергопотребление благодаря современному высокоэффективному двигателю. Необслуживаемые шарикоподшипники, не требующие смазки, обеспечивают более 40 000 часов непрерывной работы. Двигатель установлен на специальных антивибрационных резиновых амортизаторах для поглощения вибраций. Двигатель оснащен тепловой защитой от перегрева.

АВТОМАТИКА

Благодаря функции таймера (таймер), вентилятор может работать в диапазоне времени примерно от 2 до примерно 30 минут после выключения вентилятора выключателем (например, от осветительной установки). p>

РАЗМЕРЫ [мм]

• ØD - 99
• B - 175
• L – 123
• L1 – 10

ДАННЫЕ ТЕХНИЧЕСКИЕ

• Номинальное напряжение питания - 230 В
• Номинальная частота - 50 Гц
• Мощность - 7,5 Вт
• Расход воздуха - 90 м3/ч
• Звуковое давление - 24 дБ(А)/3м
• Статическое давление - 44 Па
• Потребляемый ток - 0,049 А
• Макс. рабочая температура - 40 °С
• Степень защиты - IP45
• Вес - 0,58 кг

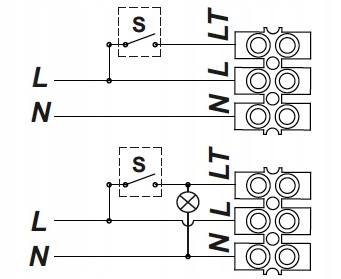

СХЕМА ЭЛЕКТРИЧЕСКОГО СОЕДИНЕНИЯ

Для подключения вентилятора необходима трехпроводная электроустановка, идущая от выключателя к вентилятору.

• S - Выключатель (например, для света)
• L - Напряжение (постоянно подключено)
• N - Нейтраль (ноль)
• LT - Напряжение (прерывается переключателем)

Правильное подключение вентилятор с таймером:

- потенциометр времени установите на минимум (поворачивайте потенциометр очень осторожно, пока не почувствуете небольшое сопротивление, так как потенциометр можно легко повредить, повернув его вокруг собственной оси ). Затем соедините клеммы L – фаза и N – ноль. После подачи напряжения на это соединение вентилятор должен включиться на несколько секунд и выключиться сам. Затем подключите третий провод к клемме LT (используя, например, желто-зеленый провод в качестве фазы, прерываемой выключателем, подключив его соответствующим образом ко входу выключателя). Такое подключение позволяет использовать функцию таймера в вентиляторе. Если у нас нет трехпроводной установки, идущей от выключателя к вентилятору, подключить вентилятор с функцией таймера невозможно.
