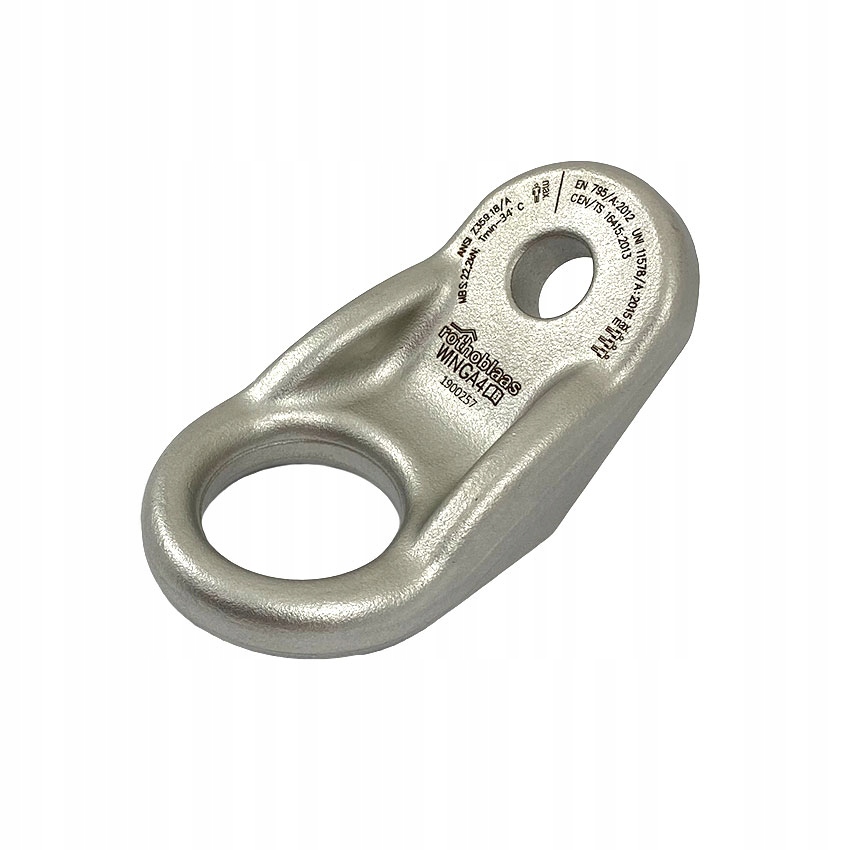

Универсальная анкерная точка Rothoblaas EN 795 A – WINGA4

Универсальная анкерная точка Rothoblaas WINGA4 изготовлена ​​из высококачественной нержавеющей стали. Он предназначен для защиты от падения трех человек в соответствии со стандартом EN 795 A. Он также имеет стандарт, предназначенный для спуска в веревочном доступе ANSI Z359.18/A. WINDA4 можно устанавливать в бетон, сталь, а также в древесину и ламинированную древесину CLT.

Универсальная анкерная точка EN 795 A - Rothoblaas WINGA4 - наиболее важные характеристики:

• вес: 155 г
• цвет: желтый
• большое соединительное отверстие 37,5 мм
• размер основания 115 x 65 мм
• простой монтаж
• Анкерная точка EN 795 A предназначена для 3 человек
• точка выхода рассчитана на 1 человека ANSI Z359.18/A
• установка во многих конструкциях: бетон, сталь, дерево, клееный брус и CLT
• возможность установки на горизонтальные, диагональные и вертикальные конструкции
• защита на 360° во всех направлениях
• материал: оцинкованный стальной сплав 355J2 с порошковым покрытием
• сертификация: тип EN 795 А, ANSI Z359.18/A

Универсальная анкерная точка EN 795 A Rothoblaas WINGA4 представляет собой чрезвычайно прочный продукт, предназначенный для агрессивных морских или промышленных сред. Изготовлен из высококачественной нержавеющей стали А4 (1.4404 – AISI316). WINGA4 – это известная точка крепления с универсальными установочными свойствами. Точку можно устанавливать в бетон, сталь, массивную древесину и клееную древесину (CLT). Точка обеспечивает одновременную защиту от падения с высоты 3-х человек – в соответствии с EN 795 A.

Применение

Помимо универсального использования и возможности установки в различные конструкции, WINGA4 отличается двумя ключевыми преимуществами. Во-первых, это материал, из которого он изготовлен. Используемая сталь класса А4 выдерживает экстремальные промышленные и морские условия. Вторая причина, по которой стоит присмотреться к этому моменту – возможность нести пассивную нагрузку. На практике это означает, что благодаря стандарту ANSI Z359.18/A его можно использовать для отягощения сотрудника во время бегства. Эта сертификация не отражена в европейских стандартах, поскольку EN 795 A предназначен для активной защиты от падений.

Конструкция

Точка крепления изготовлена ​​из нержавеющей стали А4. Его основание имеет размеры 115 х 65 мм, толщину 14 мм и общую высоту 58 мм. Установка осуществляется через отверстие диаметром 17 мм, предназначенное для винта М16.

Анкерная точка EN 795 A Rothoblaas WINGA4 имеет большое соединительное отверстие диаметром 37,5 мм, что позволяет свободно крепить три карабина (защита для трех человек). Обеспечивает защиту от падения с высоты во всех направлениях (360°) и может устанавливаться на горизонтальные, наклонные и вертикальные конструкции.

Установка в бетон

Установка точки Rothoblaas в бетон возможна 3 способами. С использованием кольцевого анкера AB1 16 x 145 мм, штифта M16 и химического анкера или шурупа по бетону SKR CE 16 x 130 мм.

Установка в бетон с помощью кольцевого анкера AB1 16x145 мм

• Класс бетона: C 20/25
• Диаметр отверстия: 16 мм
• Глубина отверстия: 115 мм
• минимальная толщина бетона: 170 мм
• момент затяжки: 100 Нм
• механический анкер: мин. 16 x 145 мм

Механический анкер для Wing - AB1 16 мм

Монтаж в бетон с использованием химического анкера и штифта М16

• Класс бетона: C 20/25
• Диаметр отверстия: 18 мм
• Глубина отверстия: мин. 128 мм
• Минимальная толщина бетона: 158 мм
• момент затяжки: 80 Нм
• резьбовой стержень (штифт): 8,8 или длина А2 мин. глубина отверстия + 40 мм

Монтаж в бетон с помощью шурупа SKR CE 16 x 130 мм

• класс бетона: C 20/25
• диаметр отверстия: 14 мм
• глубина отверстия: мин 110 мм
• минимальная толщина бетона: 170 мм
• момент затяжки: 160 Нм
• шуруп по бетону: SKR CE 16 x 130 мм

Монтаж в стали

Монтаж в сталь осуществляется с помощью шурупа М16, класс мин. 8,8 или винты из нержавеющей стали А2-А4. Длину шурупа следует выбирать таким образом, чтобы он как минимум выступал над краем металлической конструкции. 38 мм.

• класс стали: S235JR
• диаметр отверстия: 16,5 мм
• минимальная толщина стали 5 мм
• момент затяжки: для винтов 8,8 230 Нм
• момент затяжки: для винтов A2-A4 120 Нм
• монтаж: класс винтов M16 мин. 8.8 или нержавеющая сталь А2-А4.

Монтаж в древесину

Монтаж в поперечно-ламинированную древесину CLT возможен через проход, а в клееную древесину после нанесения.
