Универсальный токарный станок CORMAK 460 x 1000 VARIO

Промышленный токарный станок по металлу CORMAK 460 x 1000 - прочная чугунная станина, оснащен плавной регулировкой скорости шпинделя в 2 диапазонах, мощным асинхронным двигателем 5,5 кВт/400 В - максимальный крутящий момент, большой диаметр шпинделя 80 мм. Рекомендуется для точения твердых сталей и механического точения. Его можно использовать для многих задач, таких как токарная обработка внутренних и внешних поверхностей, конусов, полировка, нарезание метрической и дюймовой резьбы, сверление и протяжка.

Основные преимущества станка

• Прочная чугунная конструкция станины, закаленная и точно отшлифованная, гарантирует отличное гашение вибраций и длительный срок службы.
• Стабильная чугунная основа обеспечивает надежную основу станка и точную работу даже при больших нагрузках.
• Большая длина точения - 1000 мм - позволяет обрабатывать длинные детали за одну установку.
• Отверстие шпинделя 80 мм позволяет обрабатывать трубы и валы с большими внутренние диаметры.

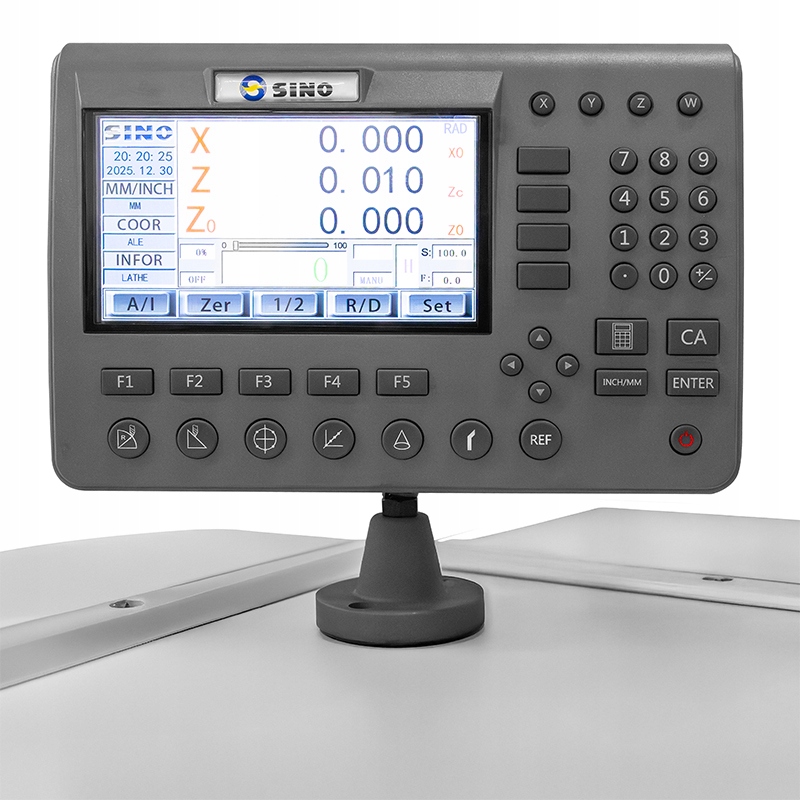

• Цифровое считывание по 3 осям (оптическим линиям) – полный контроль положения суппорта и повторяемость операций.
• 3-кулачковый токарный патрон 250 мм – быстрая сборка деталей и высокая сила зажима.
• Высококачественные подшипники шпинделей – плавная и стабильная работа во всех диапазонах скоростей.
• Двигатель 5,5 кВт (S1) – надежная работа даже при длительной обработке циклов.
• Быстрая система продольной и поперечной подачи – повышенная производительность и сокращение времени цикла.
• Сменный мост станины – позволяет обрабатывать элементы диаметром до 690 мм.

Конструкция и технологии

Модель CORMAK 460 x 1000 VARIO создана для интенсивного использования. Шпиндель большого диаметра установлен на усиленных подшипниках, а привод обеспечивается двухдиапазонной передачей с плавной регулировкой скорости с закаленными и шлифованными шестернями. Параметры настраиваются с эргономичного рабочего стола. Возможность наворачивания резьбы в широком диапазоне (метрическая, дюймовая, модульная, Д.П.) без необходимости замены колесиков переключения в гитаре существенно повышает эффективность работы оператора.

Точность и эффективность работы

Станок оснащен ходовым винтом и валом подачи для автоматической подачи и точного нарезания резьбы. Благодаря цифровой системе считывания пользователь имеет полный контроль над позиционированием по трем осям. Это идеальное решение для задач, требующих повторяемости и точности.

Применение

Токарный станок CORMAK 460 x 1000 будет хорошо работать на любом предприятии, где важны точность и надежность:

• Отделы технического обслуживания и ремонта,
• Слесарные мастерские и инструментальные мастерские,
• Производственные предприятия,
• Технические училища и учебные мастерские.

Технические параметры:

Патрон 3-х кулачковый 250 мм

Максимальный диаметр токарной обработки по станине 460 мм

Диаметр токарной обработки по ползуну 270 мм

Диаметр токарной обработки в выемке моста 690 мм

Длина токарной обработки в неподвижных центрах 1000 мм

Максимальная длина устанавливаемой детали 900 мм

Ширина станины 300 мм

Отверстие шпинделя 80 мм

Скорость вращения шпинделя 2 диапазона

(1)25-250/ (2)250-1700 об/мин

Наконечник шпинделя D1-8 CAMLOCK

Конус шпинделя MK7

Размеры стойки токарного станка 110 x 110 x 42 мм

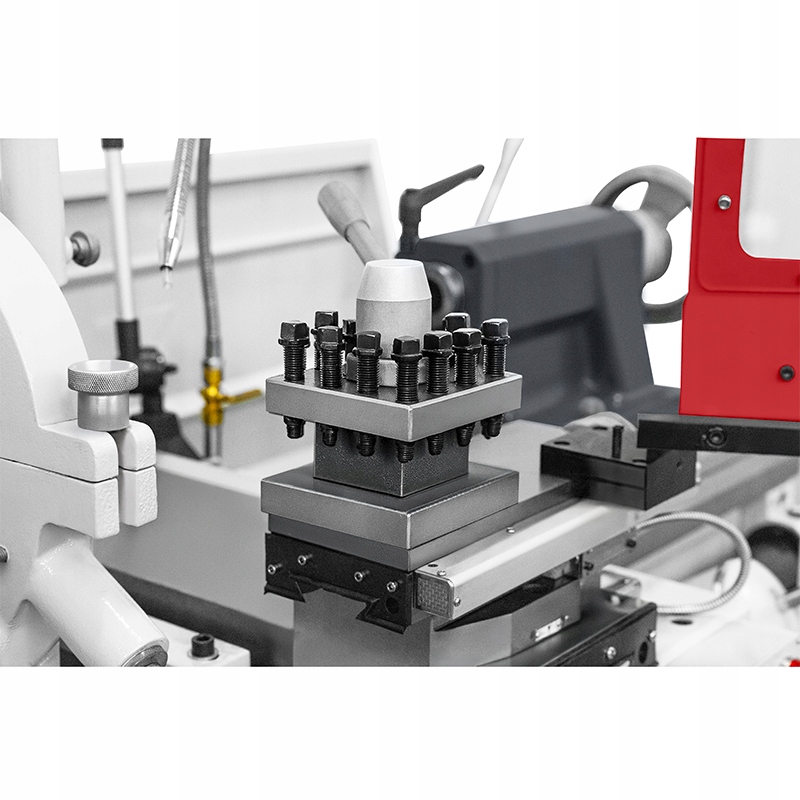

Максимальные размеры инструмента 25 x 25 мм

Диапазон хода верхних суппортов 128 мм

Диапазон поперечного перемещения 285 мм

Диапазон продольного перемещения 750 мм

Метрическая резьба (41) 0,1–14 мм

Дюймовая резьба (60) 2-112 T.P.I

Модульная нить (34) 0,1-7 М.П.

Д.П. резьба (50) 4-112 Д.П.

Количество и диапазон продольных подач (42) 0,056-3,133 мм/об

Количество и диапазон поперечных подач (42) 0,019-1,058 мм/об

Ускоренные подачи Да

Втулочная подача задней бабки 130 мм

Диаметр втулки задней бабки 60 мм

Конус втулки задней бабки MK4

Мощность главного двигателя S1/S6 5,5/6,6 кВт/400 В

Мощность насоса охлаждающей жидкости 0,1 кВт

Размеры Д/Ш/В 2200 x 1080 x 1370 мм

Вес нетто 1920 кг
