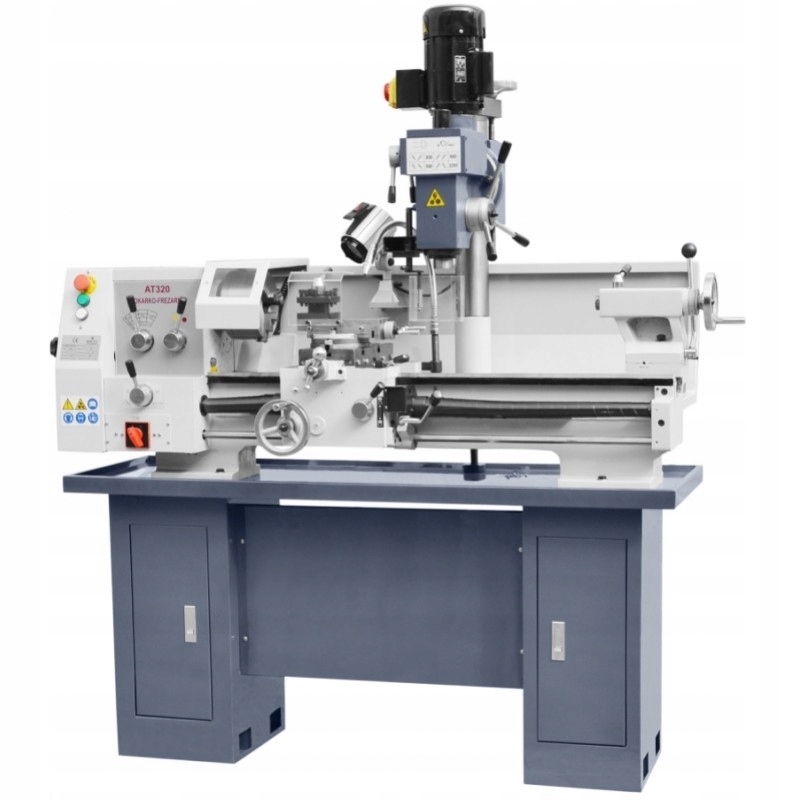

Токарно-фрезерный станок CORMAK AT320 со стойкой

Токарно-фрезерный станок AT-320 представляет собой комбинацию двух станков, что обеспечивает удобство использования и экономию места в помещении. рабочее пространство. Токарный станок оснащен 12-скоростным редуктором с асинхронным двигателем 1,5 кВт/230 В, фрезерный станок оснащен 4-скоростным редуктором с асинхронным двигателем 0,55 кВт/230 В.< /б> Выполняет функции токарной обработки: обработка наружных и внутренних цилиндрических поверхностей, нарезание на них резьбы, нарезание полуфабрикатов. Функции фрезерования: фрезерование пазов, сверление и развертывание отверстий. Используется на небольших промышленных предприятиях, в мастерских, гаражах и т.п.

Описание машины

У машины есть комбинированная структура, которая соединяет два устройства одновременно - токарный станок и фрезерный аппарат, то есть 2 в 1 . В то же время каждый имеет отдельный индукционный двигатель (постоянная скорость) - максимальный крутящий момент. Вы можете создать детали со сложной конфигурацией на машине, без необходимости переустановить установку на другой машине. Эта модель может обострить деталь и экстремальную ситуацию в ней и отверстия за пределами оси и под определенным углом

Токарный станок

• Токарный станок оснащен быстродействующим переключателем на суппорте для изменения направления вращения шпинделя.
• Асинхронный двигатель (постоянная скорость) 1,5 кВт/ Привод 230 В высокой мощности и высокого крутящего момента, оптимален для обработки стали и цветных металлов.
• Система охлаждения входит в комплект поставки. стандарт.
• Отверстие шпинделя 38 мм обеспечивает оптимальные результаты работы, позволяя обрабатывать валы большого диаметра.
• Станка с индукционным приводом , направляющая из закаленной стали. Соответствующая ширина станины 160 мм обеспечивает стабильные и точные условия работы.
• Закаленные и шлифованные шестерни в шестерне шпинделя.
• Ходовой винт и ведущий вал для точения резьбы и автоматической продольной и поперечной подачи

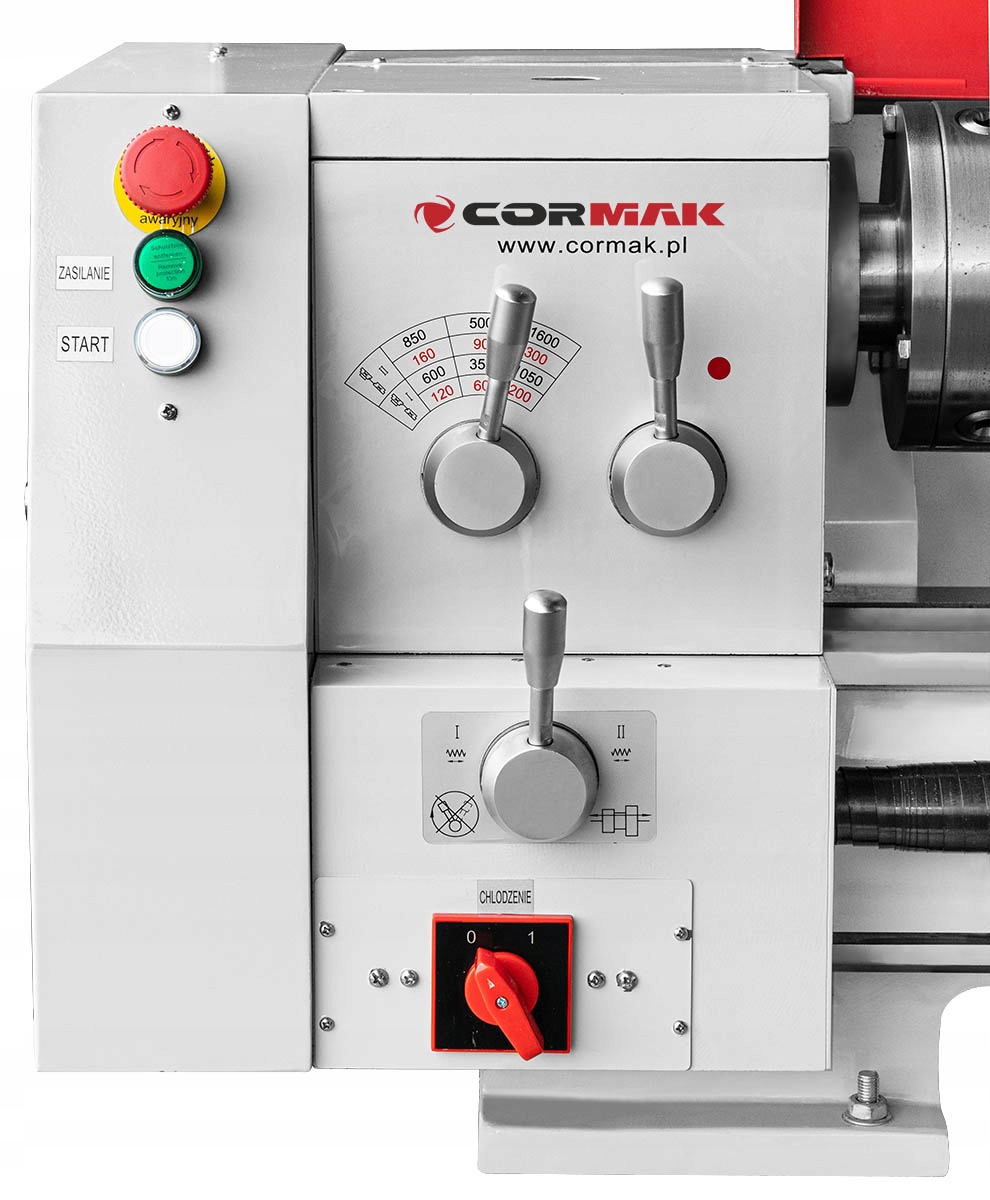

• Легкая регулировка скорости шпинделя и автоматической подачи с эргономичной панели управления на шестерни.

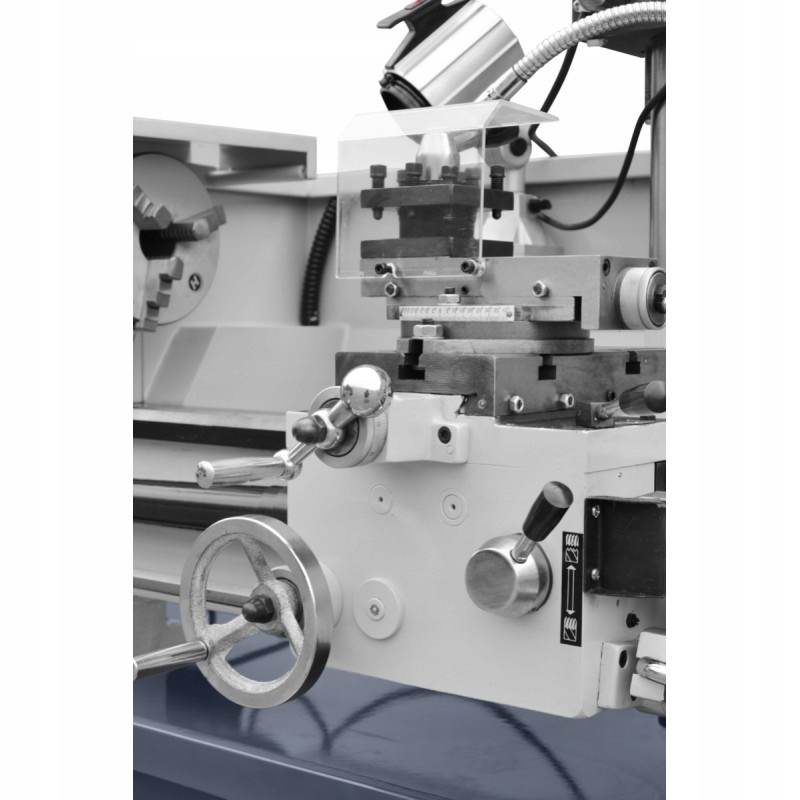

• Опора с маховиками с точной шкалой 0,05/0,5 мм (поперечная/продольная подача).
• Инструментальная каретка со шкалой , поворачивается в пределах ±45°, а задняя бабка имеет систему скольжения ±10 мм для точения конусов.
• Возможность обработки большого диапазона резьб >без необходимости замены переставить колеса на гитаре. Широкий диапазон токарной резьбы: метрическая (17) 0,5-4 мм, (26) 9-48 Гг/1". Точение правой и левой резьбы.
• Станок полностью соответствует требованиям Директивы ЕС (CE) и польские правила и стандарты DIN

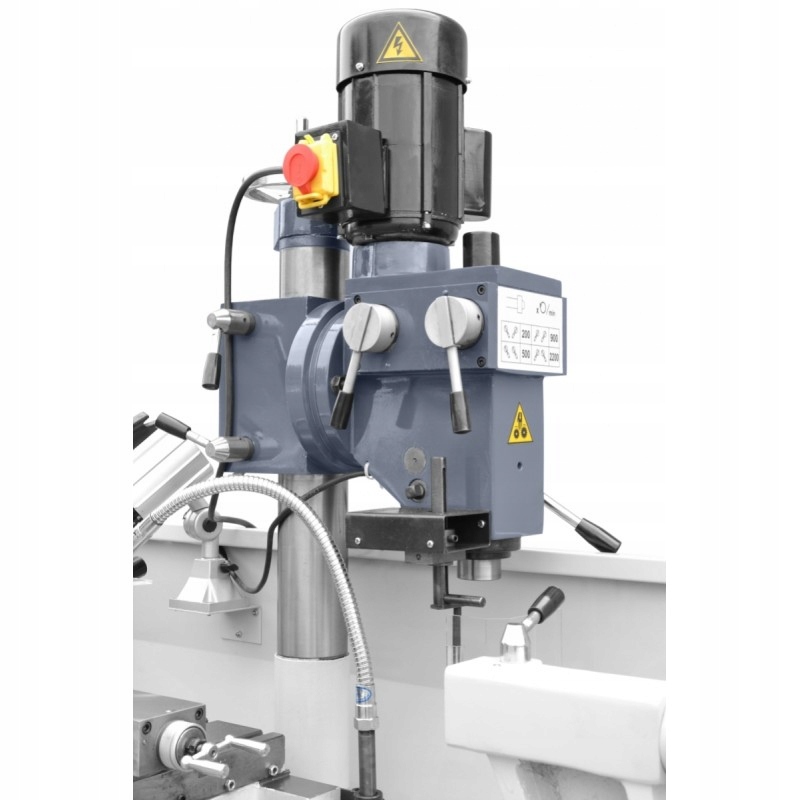

Фрезерно-сверлильная насадка

• Фрезерно-сверлильный станок оснащен 4-скоростным редуктором (200-2200 об/мин) с асинхронным двигателем (постоянной скорости). ) 0,55 кВт/230 В – обеспечивает максимальный крутящий момент.
• Угол шпинделя ± 90° – позволяет сверлить отверстий и фрезерование под определенным углом.
• Фрезерная головка установлена ​​на круглой колонне. Это обеспечивает оптимальную стабильность и точность, а также регулировку вращения головки на 360°. Это гарантирует удобную обработку материала.
• Максимальное расстояние головки от рабочей поверхности – 300 мм
• Максимальное расстояние головки от рабочей поверхности – 300 мм
• b>позволяет обрабатывать детали разной высоты вертикально шпинделем.
• Наконечник шпинделя MK3 позволяет использовать более крупные инструменты для обработки металла.
• >Рабочая поверхность имеет поперечную и параллельную Т-образные пазыпредназначены для установки аксессуаров, например тисков или нажимных пластин.
• Перед началом фрезерования необходимо демонтировать инструментальную стойку станка и установить на ее место тиски станка.

Технические параметры

буква:

• Ручка с 3-й ручкой: 160 мм
• Макс. Диаметр поворота над слоем: 320 мм
• Диаметр поворота над опорой: 190 мм
• Расстояние между полами: 800 мм
• Ширина полосы: 160 мм
• Полет шпинделя: 38 мм
• Спиндели: mk5
• Скорость шпинделя: 12 диапазонов (I/II), 60-1600 OB/MIN > Скорость веретена диапазона: и: 60, 120, 200, 350, 600, 1050 акушерство/мин. II: 90, 160, 300, 500, 850, 1600 год. /li>
• Макс. Размер инструмента: 16x16 мм
• Диапазон сдвига сани Imaka: 120 (0,05) мм
• Диапазон поперечного подачи: 110 (0,05) мм
• Диапазон продольного сдвига: 570 (0,5) мм
• Число и диапазон продольных кормов: 0,1 -1,4 мм/rev. gg/1 "
• Диаметр рукава лошади: 34 мм
• Нагнетатель рукава лошади: mk3
• Распространение рукава лошади: 85 мм
• Мощность двигателя: 1,5 кВт/230 В
• Мощность насоса: 40 w
• Размеры машины d/s/w (с базой): 1450 x 650 x 1750 мм < /li>
• Вес машины Приблизительно: 400 кг.

Технические параметры

ФРЕЗЕРНО-СВЕРЛИЛЬНЫЙ СТАНОК

• Макс. диаметр сверления: 20 мм
• Конус пиноли шпинделя: MT3
• Диаметр пиноли шпинделя: 45 мм li>
• Выдвижение пиноли шпинделя: 60 мм
• Наклон головки: -90° - +90°
• Угол поворота головки вокруг колонны: 360°
• Расстояние кончика шпинделя от колонны: 170 мм
• Расстояние кончика шпинделя от стола (мин-макс): 45–300 мм
• Скорость шпинделя:
• Скорость шпинделя: б>4 градуса, 200-2200 об/мин.
• Диапазон скоростей шпинделя: 200, 500, 900, 2200 об/мин.
• Мощность двигателя шпинделя: 0,55 кВт. / 230В
