C-Coil Тороидальная катушка Jantzen Audio 6,8мГн/0,12Ом/500Вт/8Ом/провод 1,4 ядра 10/диаметр 71 выс.25мм

Jantzen Audio

Код продукта: 000-6360

• ширина: 0,00
• высота: 0,00
• глубина: 0,00
• Индуктивность (мГн): 6,8 мГн
• Сопротивление катушки (Ом): 0,12 Ом
• Тип катушки: Тороидальная

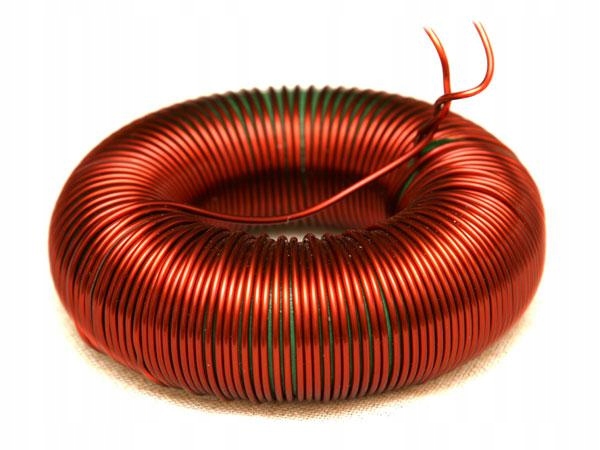

C-Coil Тороидальная катушка Jantzen Audio 6,8 мГн 1,4 мм

Тороидальная катушка Jantzen Audio

Тороидальные катушки Jantzen Audio намотаны проволокой из чистой меди 4N высочайшего качества на сердечнике из стального листа. Они имеют чрезвычайно низкое сопротивление и могут передавать большую мощность, не нагреваясь при этом.

Поверхность сердечника покрыта эпоксидной смолой для защиты от коротких замыканий даже при очень больших нагрузках.

Мы успешно протестировали тороидальную индукционную катушку с нагрузкой 1000 Вт. Он выдерживает мощность до 700 Вт в течение 48 часов непрерывного использования. Мы очень довольны результатом.

C-катушка была разработана для басовой секции кроссоверов и пассивных сабвуферов.

Существуют разные размеры ядра. Это позволяет использовать проволоку разной толщины, а также позволяет слоям проволоки достигать необходимой индуктивности. Чем больше сердечник, тем выше значение индуктивности и мощности. Каждое ядро ​​имеет воздушный зазор, который позволяет ему выдерживать высокую мощность. Без воздушного зазора 10-сердечная катушка могла бы выдержать только 10 Вт, гораздо большего можно достичь с помощью воздушного зазора.

Жилы имеют зеленое эпоксидное покрытие, а небольшая секция с прорезями покрыта зеленой лентой. Все готовые C-катушки упаковываются в термоусадочную пленку, чтобы удержать обмотки на месте и исключить вибрацию обмоток. Мы измеряем каждую тороидальную катушку во время производства, чтобы убедиться, что значения находятся в пределах допуска.

Техническая информация:

• Проволока из Cu-ETP (Electrolytic-Tough-Pitch) C11000/IACS
• Доступно с толщиной проволоки 1,2, 1,4, 1,6, 1,8 и 2,0 мм.
• Мощность от 400 до 3000 Вт (среднеквадратическая) — в зависимости от толщины провода и размера жилы.
• Допуск на индукцию +/- 5 %.
• Не рекомендуется для кроссоверов с точкой разделения выше 1,2 кГц.

Все катушки изготавливаются на заказ. Мы предлагаем более 4000 катушек для кроссоверов громкоговорителей.

Катушки играют важную роль в кроссоверах громкоговорителей. Индукторы не меняют характер звука таким же прямым образом, как замена конденсаторов. Роль катушек больше связана с эффективностью, передачей мощности и увеличением динамики звука за счет выбора правильного типа катушки. Если катушка изготовлена ​​из высококачественной меди, пути прохождения сигнала будут такими, какими они должны быть. Что нужно, чтобы получить хорошую катушку аудиокласса? Наиболее важным фактором для хорошего качества индуктора является то, чтобы используемая медь была сертифицированного хорошего качества, например, медь ETP (Electrolytic-Tough-Pitch) C11000, которую мы используем в меди класса Jantzen Audio. Выше этого класса технических преимуществ нет, а улучшение качества звука не пропорционально цене. Использование меди более высокого качества сделает катушки более дорогими, чем необходимо.

Кроме того, целостность обмотки является очень важным фактором. В Jantzen Audio мы наматываем индукционные катушки (проволоку или фольгу) на полуавтоматических станках и используем технологию «спеченной проволоки» для производства катушек с проволокой без необходимости придания жесткости бобине. Для рулонов фольги мы построили собственные специальные полуавтоматы, которые позволяют обеспечить плотную намотку и полный контроль наслоения и изоляции.
