F&F, Трансформатор тока 50/5А 2,5ВА TI-50-5

• Код продукта: TI-50-5
• Тип: однофазный
• Конструкция: с закрытым сердечником
• Передача LP/LS: 50/ 5
• Класс: 1
• Мощность [ВА]: 2,5 ВА
• Частота: 50÷60 Гц
• Максимальное рабочее напряжение: 0,66 кВ переменного тока
• Номер стандарта: IEC 60044-1
• Номинальный вторичный ток Is: 5 А
• Напряжение пробоя изоляции: 3 кВ/1 мин. /li>
• Размеры отверстий P1/P2: Ø22 мм
• Вес: 0,135 кг
• Безопасность коэффициент: FS ˂ 5
• Размеры ШxВ [мм]: 87,5 мм x 104 мм
• Соединение S1/ S2: Винтовые клеммы 4 мм²
• Момент затяжки: 0,5 Нм
• Рабочая температура: -5 ÷40°C< /li>
• Положение при установке: вертикальное/горизонтальное
• Монтаж: на плате/шине
• Уровень защиты : IP20

Описание продукта

• Однофазный трансформатор тока
• с закрытым сердечником
• Передача 50/5.
• Мощность 2,5 ВА.

Трансформатор тока служит для пропорционального изменения больших токов на меньшие значения, адаптированные к диапазонам измерения контрольно-измерительных приборов.

Эксплуатация

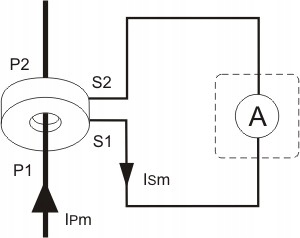

Провод с измеряемым ток проходит через отверстие главного трансформатора (P1/P2), что соответствует одному витку первичной обмотки. Выводы вторичной обмотки S1 и S2 подключены к выводам измерительной цепи контрольного или измерительного устройства.

Соотношение токов в обеих обмотках является постоянной величиной и называется трансформатором тока: IPn/ISn=N, где IPn - номинальный первичный ток; ИСн – номинальный вторичный ток; N - значение передачи. По значению тока, протекающего через вторичную обмотку, можно определить величину тока, протекающего через первичную обмотку: ISm*N=IPm, где ISm - измеренный первичный ток; IPm - измеренный вторичный ток.

Внимание!

• Подключать вторичную систему рекомендуется кабелем диаметром не менее 2,5 мм².
• Рекомендуется заземление клеммы S2.
• Отключение вторичной системы запрещено во время работы трансформатора (возможность возникновения высокого напряжения, приводящего к поражению электрическим током людей или повреждению устройства). ).

СРАВНИТЕЛЬНАЯ ТАБЛИЦА
