Трехфазный счетчик энергии, тока, мощности, ваттметр, реле 80А, ЖК-дисплей по DIN

Трехфазный счетчик электроэнергии на DIN-рейку KWS-306 (без WiFi)

Основные функции счетчика KWS-306

✅ Реле 80А

✅ Датчик температуры NTC

✅ Цветной дисплей ЖК-дисплей

✅ Расширенные функции сетевой безопасности

✅ Счетчик предоплаты / функция ограничения энергии

Вы ищете достойный счетчик, который будет не только считать потребление энергии, но также безопасить вашу установку и позволит устанавливать ограничения потребления?

KWS‑306 (без версии WiFi) — это надежный профессиональный трехфазный счетчик для DIN-рейки — идеально подходит для дома, мастерской, небольшой компании или распределительного щита в фотоэлектрической/промышленной установке.

Почему стоит выбрать KWS-306?

✅ 3-фазный счетчик с реле 80А

• Поддерживает установки трехфазные 4-проводные (L1, L2, L3, N)
• Встроенный 80А реле - счетчик не только измеряет, но и размыкает цепь при превышении установленных порогов

✅Цветной ЖК-дисплей - все параметры «как на ладони»

Современный, цветной ЖК-дисплей отображает:

• напряжения на каждой фазе [В],
• токи [А],
• активную мощность [кВт],
• энергия [кВтч],
• частота [Гц],
• коэффициент мощности PF,
• температура [°C],
• время работы.

Благодаря четким полям и крупным цифрам легко считывать параметры даже с большего расстояния.

✅ Полный контроль за потреблением - счетчик предоплаты/энергии лимит

Хотите ограничить потребление энергии в конкретной цепи?

KWS‑306 имеет функцию счетчика предоплаты:

• вы устанавливаете лимит энергии [кВтч],
• после его использования счетчик автоматически отключает цепь.

Он прекрасно работает, пример:

• в арендуемых помещениях, мастерских, гаражах,
• при расчете энергопотребления отдельных устройств или рабочих станций.

Измерения

Счетчик KWS-306 измеряет:

• фазное напряжение [В] (для каждой фазы)
• ток [А] (для каждой фазы)
• активную мощность [кВт]
• кумулятивную электрическую энергию [кВтч] (сумма всех фаз)
• частоту [Гц]
• коэффициент мощности PF
• температура [°C] (от датчика NTC)
• время работы [ч]

РАСШИРЕННАЯ ЗАЩИТА

Комплексная защита установки:

• Защита от перенапряжения – диапазон прибл. 130–290 В - Отключение питания после повышения напряжения выше заданного значения.

• Защита от пониженного напряжения – диапазон ок. 100–220 В - Отключение электропитания после падения напряжения ниже установленного значения.

• Защита от сверхтока – диапазон 0–80 А - Отключение электропитания после превышения тока выше установленного предела.

• Защита от перегрузки (мощность) – диапазон до прим. 23 кВт - Отключение электропитания после превышения установленной мощности.

• Температурная защита - [°C] Отключение цепи после превышения заданной температуры, измеренной датчиком NTC.
• Счетчик предоплаты/функция ограничения энергии - диапазон 0-9 999 999 кВтч. Отключение цепи после использования введенного количества энергии.
• Защита от несимметрии напряжений - защита от неравномерной нагрузки
• Защита от несимметрии токов - контроль баланса фаз
• Память после сбоя питания - сохранение настроек и данных

ДИСПЛЕЙ И РАБОТА

Цветной ЖК-дисплей дисплей:

• Размеры дисплея: 55 мм x 34 мм
• Разрешение HD - четкое считывание данных
• Несколько представлений - переключение между фазами
• Подсветка - регулируется от 0 до 59 минут

Кнопки управления:

• M (Меню/Режим) - переключение режимов отображения
• + (Плюс) - навигация вверх, увеличение значений
• - (Минус) — навигация вниз, уменьшение значений
• НЕТ/ВЫКЛ — подтверждение, управление реле

Преимущества счетчика KWS-306

• временная индикация всех основных параметров
• широкий диапазон измерения напряжения и тока
• адаптирован для монтажа на DIN-рейку 35 мм (4 поля в распределительном устройстве)
• цветной ЖК-дисплей с широким углом обзора
• функции защиты электрической цепи (от падения/повышения напряжения, перегрузки по току, перегрузки, перегрева)
• функция предоплатного счетчика - отключение цепи после использования заданного лимита энергии
• память параметров и энергопотребления после сбоя питания

Технические характеристики

• Модель: KWS‑306 (трехфазный, без Wi-Fi)
• Питание: 85–290 В переменного тока, 50/60 Гц
• Номинальный ток: 80 А макс.
• Мощность: прибл. Макс. 23 кВт.
• Монтаж: DIN-рейка 35 мм, 4 модуля

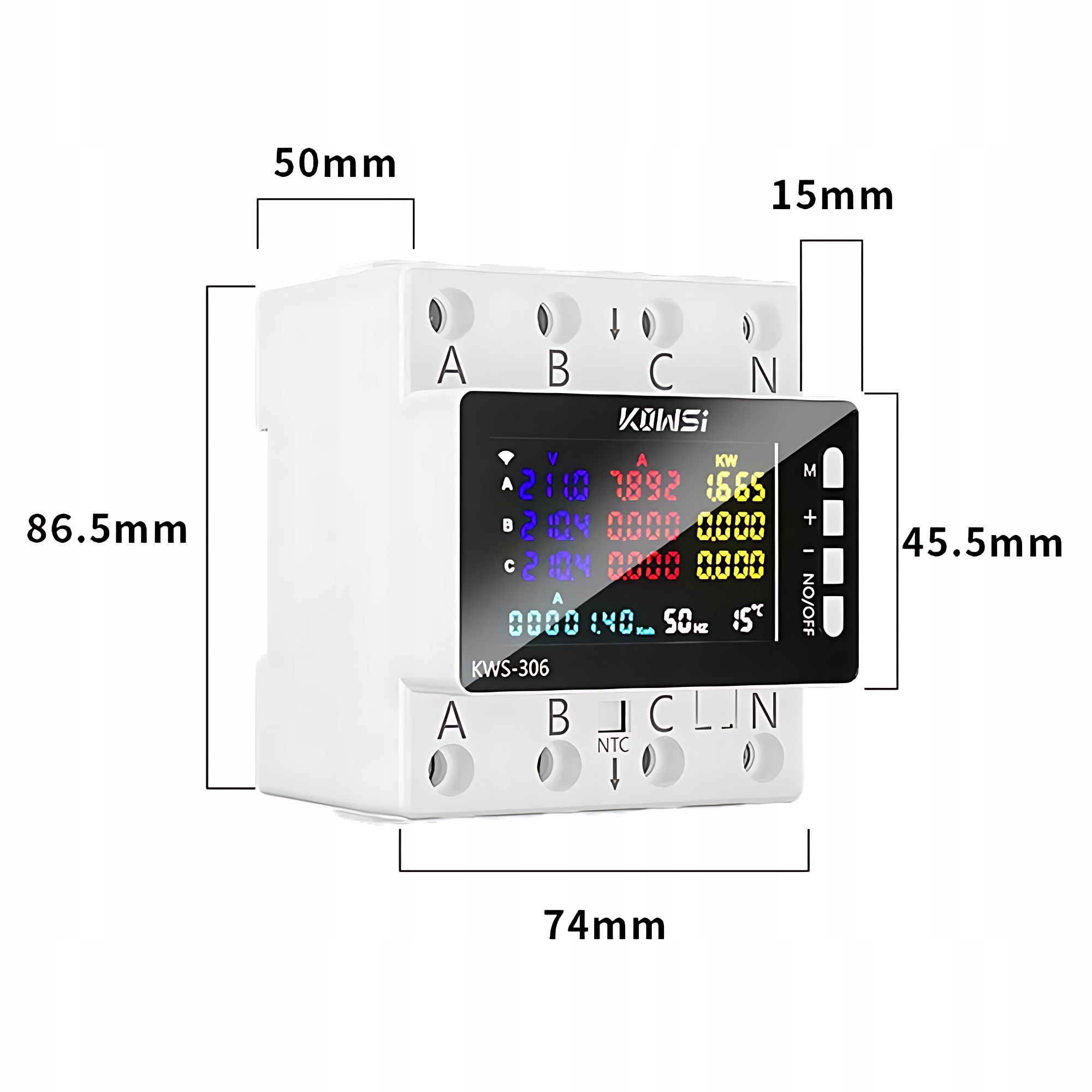

• Размеры: прибл. 86,5 × 74 × 65 мм

Диапазоны измерения

• Диапазон измерения напряжения: 85 ~ 290 В переменного тока
• Диапазон измерения тока: 0 ~ 80 А
• Диапазон измерения мощности: 0 ~ 23 кВт
• Диапазон измерения энергии: 0 ~ 9 999 999 кВтч
• Коэффициент мощности: 0,00–1,00 ПФ
• Диапазон измерения температуры: –20 ~ +150 °C
• Точность: прибл. ±1%
