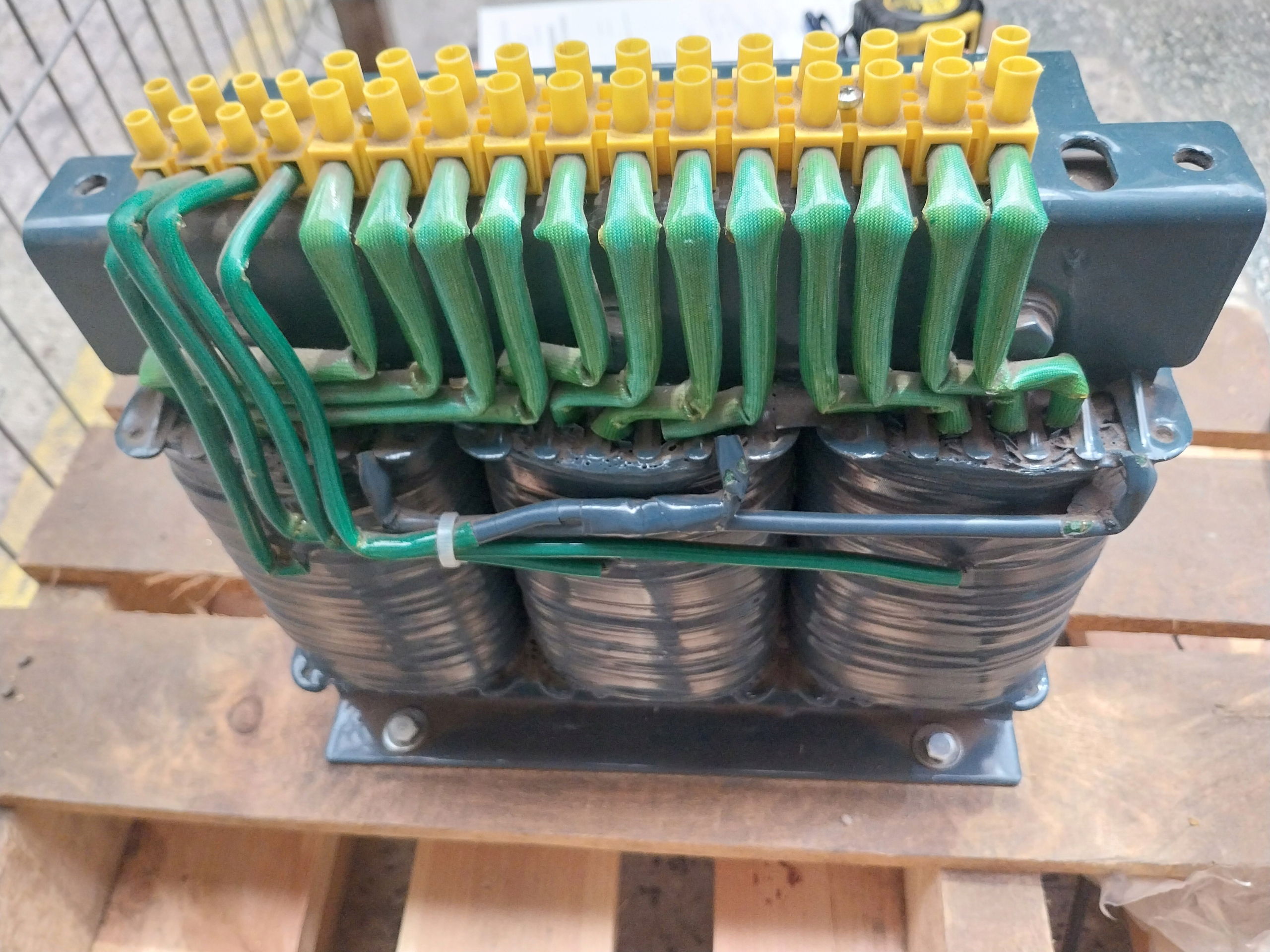

Трансформатор трехфазный Бреве Т3М3202А 3х220В

Трехфазный трансформатор Breve T3M3202A 3х220В (E-ELT-TRAN-0037)

Параметры, характерные для модели Т3М 3202/А

• Тип: трехфазный трансформатор открытого типа без корпуса, обычно устанавливается в распределительных щитах или промышленном оборудовании. Breve+1
• Первичное напряжение: 3 × 400 В (трехфазное)
• Вторичное напряжение: 3 × 230 В
• Номинальная мощность: 3200 ВА (3,2 кВА)
• Вторичный ток: примерно 8 А при напряжении 3×230 В (из данных модели)
• Класс изоляции: B (130 °C) – хотя в общей литературе для серии T3M возможны версии с классом F (155 °C) или H (180 °C). Breve
• Уровень защиты: IP00 (без корпуса) для версии «открытого исполнения».
• Температуры и условия эксплуатации: максимальная температура окружающей среды, как правило, 40 °C для стандартных версий.
• Стандарты: исполнение в соответствии с EN 61558 (безопасные трансформаторы) или EN 60076 для силовых трансформаторов.

Применение и функциональные особенности

• Предназначен для промышленных установок, распределительного оборудования, где требуется преобразование напряжения (например, 400 В → 230 В трехфазное) или гальваническая развязка.
• Открытая конструкция («IP00») позволяет устанавливать в распределительных шкафах, необходима соответствующая вентиляция - поскольку нет корпуса, необходимо контролировать условия окружающей среды (избегать пыли, влажности).
• Возможность адаптации - производитель предлагает различные мощности, первичные и вторичные напряжения внутри серии Т3М.
• Трансформатор с 3UI/3-камерным сердечником (характерно для серии Т3М).

• Благодаря открытой конструкции обеспечьте достаточное пространство для установки и хорошую вентиляцию во избежание перегрева.
• Убедитесь, что напряжения (первичное и вторичное) соответствуют установке – например, на модели указано напряжение 400 В → 230 В.
• Проверьте мощность и номинальный ток – при 3200 ВА и 230 В (на фазу) номинальный ток составляет ~8 А (как заявлено производителем) – поэтому кабели и средства защиты следует выбирать правильно.
• Выбор защит: защита от сверхтоков на первичной и вторичной сторонах в соответствии со спецификациями производителя и местными стандартами.
• Монтаж всухую, чистая окружающая среда - IP00 означает отсутствие корпуса, что требует дополнительной защиты от пыли, влаги, прикосновения.
• Проверьте, соответствует ли трансформатор требованиям изоляции и стандартам безопасности (например, EN61558) - производитель заявляет о совместимости.
• При более высоких нагрузках проверьте, не требует ли трансформатор дополнительного охлаждения или установки в месте с хорошим воздухообменом.
