ТРЕХФАЗНЫЙ СЧЕТЧИК ЭНЕРГИИ KWS-306WF - TUYA WIFI

Интеллектуальный трехфазный счетчик электроэнергии с цветным дисплеем и защитой

KWS-306WF — это современный и точный трехфазный счетчик электроэнергии с функцией Wi-Fi и интеграцией с приложением TUYA/Smart Life. Устройство предназначено для 3-фазных 4-проводных систем с монтажом на DIN-рейку и предлагает комплексный мониторинг электрических параметров и расширенные функции защиты.

⚡ ОСНОВНЫЕ ФУНКЦИИ И ПРЕИМУЩЕСТВА

ИЗМЕРЕНИЯ «8-в-1»

• Напряжение (В) — измерение для каждой фазы A, B, C
• Ток (А) — мониторинг тока в каждой фазе
• Мощность (кВт) — активная мощность для каждой фазы и общая
• Энергия (кВтч) — накопленное потребление энергия
• Частота (Гц) – частота сети
• Коэффициент мощности (PF) – эффективность системы
• Температура (°C) – контроль температуры окружающей среды
• Время работы (часы) – счетчик времени

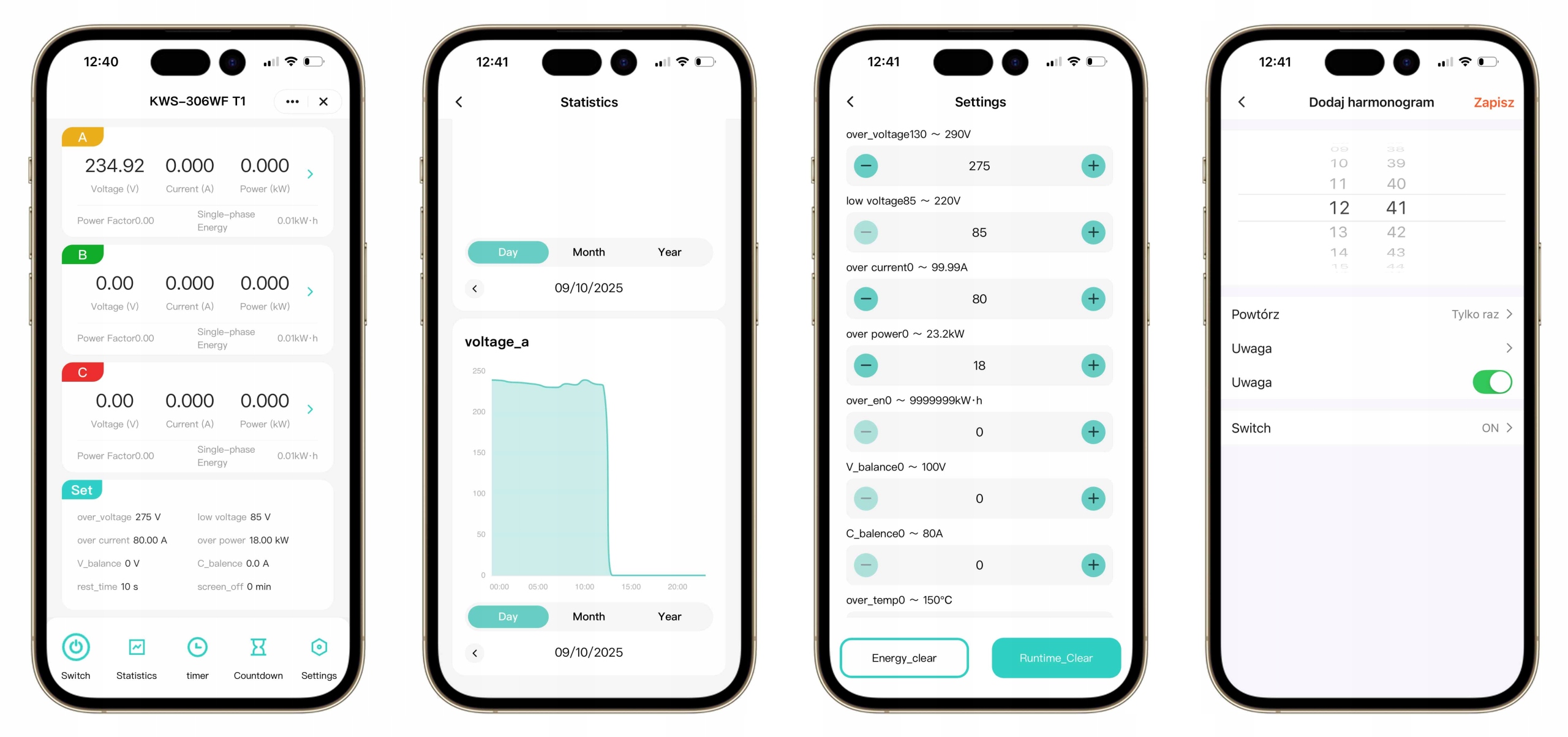

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ЧЕРЕЗ ПРИЛОЖЕНИЕ

• Приложение TUYA или Smart Life - полный контроль из любой точки мира
• Управление несколькими устройствами - управление несколькими устройствами с одного телефона
• Статистика энергопотребления - ежедневные и ежемесячные отчеты о потреблении
• Диаграммы мощности и температуры - подробный анализ
• Таймеры и расписания - автоматическое включение/выключение

РАСШИРЕННАЯ ЗАЩИТА

Комплексная защита установки:

• Защита от повышенного напряжения - 130-290В (регулируемая)
• Защита от пониженного напряжения - 100-220В (регулируемая)
• Защита от сверхтока - 0-80А (регулируемая)
• Защита от перегрузки - до 23кВт
• Температурная защита - мониторинг датчика NTC
• Защита от асимметрии напряжений - защита от неравномерной нагрузки
• Защита от асимметрии токов - контроль баланса фаз
• Память после сбоя питания - сохранение настроек и данных

ДИСПЛЕЙ И УПРАВЛЕНИЕ

Цветной ЖК-дисплей:

• Размеры дисплея: 55 мм x 34 мм
• Разрешение HD — четкое считывание данных
• Несколько представлений — переключение между фазами
• Подсветка — регулируется от 0 до 59 минут

Кнопки управления:

• M (Меню/Режим) — переключение режимов отображения
• + (Плюс) – навигация вверх, увеличение значений
• - (Минус) – навигация вниз, уменьшение значений
• НЕТ/ВЫКЛ – подтверждение, управление реле

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Модель: KWS-306WF
• Питание: 85–290 В переменного тока, 50/60 Гц
• Номинальный ток: 80 А
• Максимальная мощность: 0–23 кВт
• Диапазон измерения энергии: 0–9999999 кВтч
• Таймер: 0–999 ч / приложение: 365 дней
• Рабочая температура: от -20°C до +150°C
• Коэффициент мощности: 0,00-1,00PF
• Точность: ±1%
• Подключение: 2,4 ГГц WiFi
• Реле: Магнитное, бестоковое

УСТАНОВКА И МОНТАЖ

Крепление на DIN-рейку:

• Стандарт DIN 35 мм – простая установка без винты
• Размеры: 86,5 мм x 74 мм x 65 мм
• 4 модульных отсека в распределительном щите

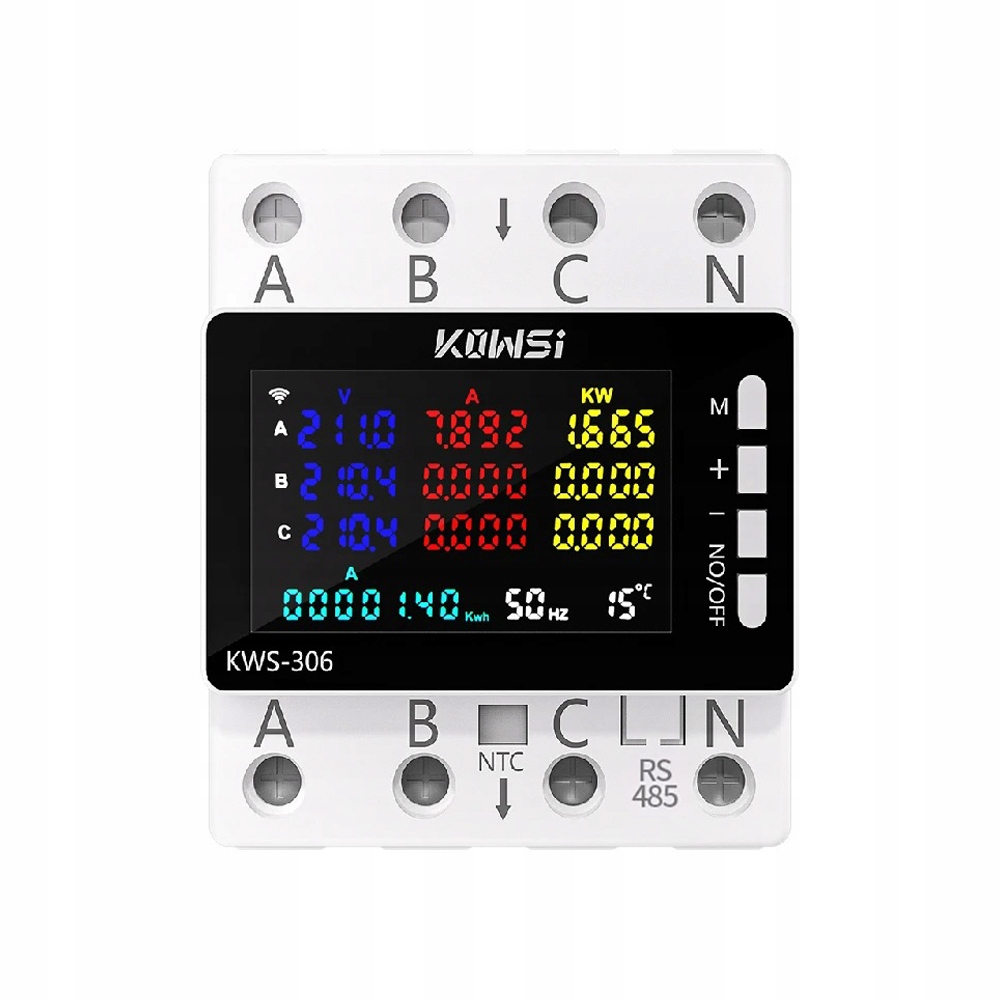

Электрические соединения:

• Фаза A (L1) – клемма «A» на счетчике
• Фаза B (L2) – клемма «B» на счетчике
• Фаза C (L3) – клемма «C» на счетчике
• Нейтральный провод (N) — клемма «N»
• Датчик температуры NTC — специальные клеммы

ПОДКЛЮЧЕНИЕ К ПРИЛОЖЕНИЮ TUYA

Пошагово:

Функции приложения:

• Дистанционное управление - включение/выключение откуда угодно
• Расписания - программируемые таймеры на 365 дней
• Статистика – графики энергопотребления, мощности и температуры
• Уведомления – оповещения при превышении пороговых значений
• Совместное использование – доступ для многих пользователей

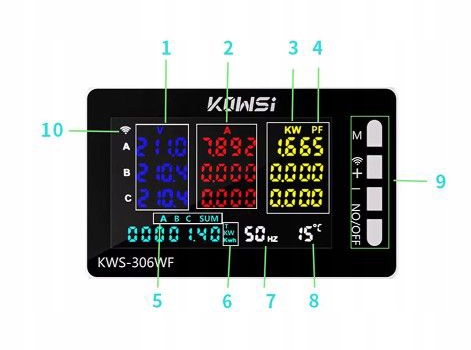

Описание функций ЖК-панели KWS-306WF

Измеритель KWS-306WF имеет четкий цветной ЖК-дисплей, разделенный на три основные измерительные секции с цветовой кодировкой:

Синяя часть (слева) – позиция 1:

Красная секция (в центре) – позиции 2, 3:

Желтая секция (справа) – позиция 4:

Нижняя информационная панель – позиции 5–8:

Позиция 5:

Позиция 6:

Позиция 7:

Позиция 8:

Панель управления – позиции 9–10:

Позиция 9 — Кнопки управления:

Позиция 10:

Подробное описание функций кнопок:

Кнопка "-" позволяет просматривать отдельно:

СОДЕРЖИМОЕ КОМПЛЕКТА

✅ Счетчик KWS-306WF

✅ Датчик температуры NTC

✅ Руководство пользователя

✅ Техническая документация
