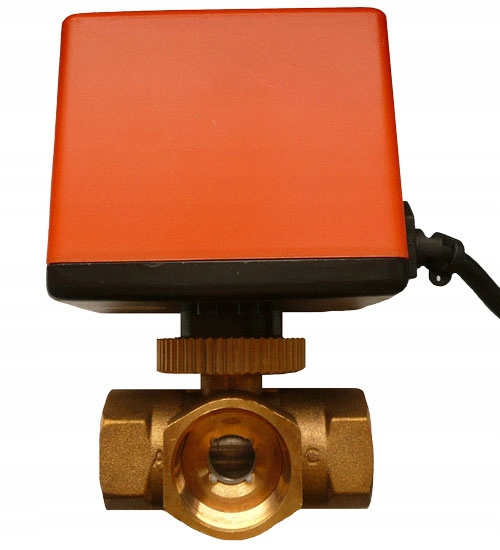

IB-Q25-3 — ТРЕХХОДОВОЙ ШАРОВОЙ КРАН С ПРИВОДОМ

ВНИМАНИЕ! ПОЖАЛУЙСТА, ИСПОЛЬЗУЙТЕ ТОЛЬКО ОПИСАНИЕ В СОДЕРЖАНИИ ПРЕДЛОЖЕНИЯ!

В связи с тем, что в процессе продукционирования Аллегро неправильно совмещает предложения с товарами, учитывая лишь несколько параметров, просьба ИСПОЛЬЗОВАТЬ ТОЛЬКО ОПИСАНИЕ В СОДЕРЖАНИИ ПРЕДЛОЖЕНИЯа не в названии товара, которое может быть неверным.

К сожалению, мы не имеем на это никакого влияния и, несмотря на предоставление правильных параметров, Аллегро неправильно совмещает предложения с товарами.

Общая информация:

Трехходовые смесительные шаровые краны с приводом применяются везде, где требуется перенаправить поток без необходимости полного перекрытия среды или перемешивания. это. Пропорциональное управление позволяет установить клапан в промежуточное положение. Каждое положение клапана стабильно, т.е. клапан остается в этом положении после отключения питания.

Клапан IB-Qxx-3 имеет концевые выключатели, благодаря чему - при его полностью открыт или закрыт – электропитание автоматически отключается. Благодаря этому двигатель клапана получает питание только при изменении положения шара, даже если на привод постоянно подается напряжение. Поэтому его можно использовать для непрерывной работы. Важно отметить, что устройство потребляет электроэнергию только при изменении положения шара.

Технические данные:

• Тип: Трехходовой
  b>< /li>
• Сечение: DN25 (1 дюйм)
• Потребление энергии: 5 Вт (только при смене положения)< /li>
• Макс. давление: 1,6 МПа
• Питание: 230 В переменного тока (+/-15%), 50/60 Гц
• Носитель : горячая вода / ледяная вода / водно-гликолевой раствор.
• Время закрытия/открытия: 12 сек.
• Рабочая температура: 1 ÷ 95 ст. C

Обозначение модели:

Диапазон поставки :

• 1 клапан IB-Qxx-3
• 1 руководство пользователя

Примечания по сборке :

• При установке клапана подача электроэнергии должна быть отключена. Установку термостата рекомендуется доверить специализированной компании.
• Клапан может работать в любом положении, главное, чтобы привод не был направлен вниз. Во время установки рекомендуется снять привод. Для этого извлеките предохранительный штифт (под приводом) и снимите привод.
• При установке привода убедитесь, что штифт корпуса находится в том же положении, что и при снятии привода. Сам актуатор также следует смонтировать так же, как на фото. Несоблюдение этих условий приведет к неправильной работе задвижек.
• При установке задвижки в трубопровод следите за тем, чтобы задвижка не была перекручена (не поворачивайте ее против часовой стрелки с противоположных сторон задвижки). На корпусе видно место вкручивания клапана. Если в этот момент при установке клапан перекрутить слишком сильно, шарик внутри клапана может начать создавать значительное сопротивление, что может привести к последующему повреждению привода во время работы.
• После установки клапана и до устанавливая привод, проверьте плавность работы клапана.
• При разборке будьте осторожны, не открутите клапан! Отвинчивание клапана приведет к утечке жидкости из корпуса. После разборки перед сборкой проверьте герметичность корпуса.

Подключение:

Привод имеет 3-жильный силовой кабель со следующими цветами проводов:

• черный — общий (нейтраль) провод ;
• коричневый - фазный провод, вращаем шарик вправо;
• синий - фазный провод, вращаем шарик влево;

Вращение шара по часовой стрелке вправо означает вращение по часовой стрелке, если смотреть со стороны привода на вращающийся штифт шара. Для вращения шарика в определенном направлении необходимо подать переменное напряжение 230В 50/60Гц между черным (общим) проводом и проводом, соответствующим этому вращению.Шар останавливается и остается в этом положении при отключении питающего напряжения или при достижении шариком одного из крайних положений.Ниже показан поворот шарика вправо от исходного положения (верхний рисунок, прямоток) до конечного положения (нижний рисунок, поток под углом 90 градусов)

Эксплуатация и техническое обслуживание:

• Чтобы клапан работал правильно и сохранял герметичность, он должен выполнять несколько циклов открытия-закрытия не реже одного раза в месяц.
• Защитите привод от чрезмерной влаги.

Подробные инструкции по ссылке ниже:

http://www. download.insbud.net/pl/manuals/pl_ib-qxx-3.pdf
