Тримач для заточування свердел 3 - 18 мм c.420
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 156
Просматривая «Тримач для заточування свердел 3 - 18 мм c.420» данный товар из каталога «Сварочные горелки» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

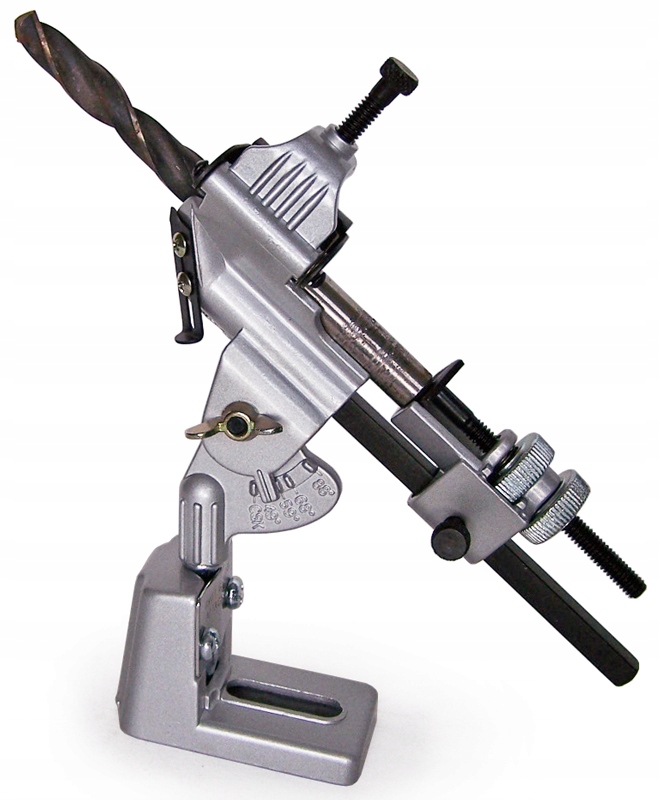

Держатель для заточки сверл С.420
Держатель для точной установки шлифовальных сверл,
• для сверл диаметром 3 – 18 мм,
• 5 настроек угла заточки: 41°, 49°, 59°, 68°, 88°,
Руководство пользователя
Установите угол заточки винтом F
- 59° для обычного использования,
- 88° для тонкого материала во избежание истирания,
- 68° для маленьких сверл,
- 49° для мягких металлов,
- 41° для заделки,
• 1. Ослабьте зажимной винт B,
• 2. Ослабьте регулируемый салазок на 4 -угловая направляющая Г. Поверните регулировочный винт D до упора и вставьте сверло. Сверло следует располагать так, чтобы оно выступало над кромкой С как минимум на длину его диаметра. Затем слегка затяните винт H салазок и винт B. (слегка завинтите Б, чтобы сверло едва держалось). Убедитесь, что спиральная часть направлена вверх C.
• 3. Установите устройство вертикально перед шлифовальным камнем (см. рисунок). Сверло должно располагаться в нижней половине камня с левой или правой стороны. ) Закрепите основание A с помощью барашкового винта или зажима так, чтобы сверло располагалось на расстоянии примерно 5 мм от камня вверху.
• 4. Ослабьте стопорный винт E, поверните точильный камень и с помощью винта D установите сверло, медленно перемещая его, пока оно не коснется камня. Затем наклоните устройство влево и вправо (около 60°), чтобы автоматически получить соответствующий угол заточки. В зависимости от того, насколько глубоко необходимо заточить сверло, медленно поворачивайте винт D вперед через определенные промежутки времени. Медленно. во избежание перегрева и возгорания сверла.
• 5. Поверните винт E в контрольное положение. Ослабьте винт B, вытащите сверло и поверните его. Снова затяните винт D и повторите все снова до конца винта E
