Трехточечная навеска KUBOTA Cat I 16 x 50 x 600
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 51
Оплачивая «Трехточечная навеска KUBOTA Cat I 16 x 50 x 600» данное изделие из «Система подвески» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Компания Traktor_com_pl предлагает:
3-рычажную подвеску KUBOTA Cat I 16 x 50 x 600
4FARMER
Что такое 3-точечная трехточечная система подвески Cat I?
ТУЗпредставляет собой соединение трактора и сельскохозяйственной машины и представляет собой специальную систему элементов, обеспечивающую его можно поднимать, транспортировать и устанавливать соответствующее положение по отношению к земле и тракторам, сельскохозяйственным машинам и оборудованию. Трехточечная система подвески с гидравлическим управлением (сокращенно 3-точечная навеска), как следует из названия, представляет собой соединение сельскохозяйственной машины с трактором в трех точках, т.е. на двух гидравлически поднимаемых балках, соединенных с так называемыми лемехами. кабель (правая левая сторона) и центрально расположенный разъем, так называемый Римский винт. Для чего используется навесное устройство трактора?
- для подъема и транспортировки сельскохозяйственных машин и устройств,
- для определения необходимой глубины и высоты обработки сельскохозяйственной машины или устройств,
- для транспортировки машин и устройств,
- для стабилизации машин и устройств при транспортировке.
Как работает трактор трехточечная навеска работает?
Система подвески задней навески с гидравлическим приводом состоит из привода, насоса, предохранительного клапана и гидрораспределителя. Работа системы трехточечной навески напрямую контролируется гидравлическим маслом под давлением, протекающим через систему, управляемым и управляемым приводом и гидравлическим распределителем. Гидроцилиндр (одно- или двухходовой) отвечает за подъем системы (и опускание двухходового привода), гидронасос за создание соответствующего давления в системе, предохранительный клапан — предохранитель, снижающий давление в системе при превышении максимально возможного подъемного веса, а гидрораспределитель — устройство, регулирующее поток масла в системе. Работа трехточечной навески напрямую контролируется гидравлическим маслом под давлением, проходящим через систему, управляемым и управляемым приводом и гидравлическим распределителем.
- Состояние: Новые
- Детали: Соединение
- Звено: 3-точечное, CAT I
- Диаметр отверстий для крепежного винта(ов) (мм): 16
- Рабочая длина (мм): 600
- Пильник диаметр отверстия (штифты/мм): 19 / 22
- Цвет: Черный, Серебристый
- Производство: Замена
- Вес (кг): 21
Комплект трехточечных навесных строп Cat I предназначен для тракторов и шахт Kubota и состоит из :
- нижних рычагов x 2 (лапки) ,
- верхний соединитель (талреп),
- подвески (соединение нижних рычагов подъемника с верхними, так называемые подъемные рычаги) х 2,
- цепи, натягивающие нижние рычаги х 2,
- кронштейн крепления нижнего рычага.
Нижние рычаги рычажного механизма чаще всего имеют шаровой наконечник, но в современных системах производители используют более универсальные крючковые наконечники. Трехточечная система подвески трехточечной навески может использоваться как сзади, так и спереди трактора. Стропы ТУЗ различаются длиной нижних рычагов, диаметром шаровых отверстий и длиной подвесок, поэтому перед покупкой тщательно измерьте расстояние от штифтов крепления нижнего рычага до соответствующего расстояния сзади. шина трактора.
Размеры:
- рабочая длина рычагов (лазз) от центра до центра штифтовых отверстий: 600 мм,
- ширина плеч (лязг): 50 мм
- толщина плеч (лязг): 16 мм,
- диаметр отверстий в шаровых концах: 22 мм,
- диаметр отверстий для крепежных винтов крепежных цепей: 16 мм li>
- диаметр штифтов подвески: 14 мм,
- диаметр отверстий для стержень подвески: 13,50 мм,
- рабочая длина регулируемой подвески: минимум 365 мм с максимальной крученой резьбой, средний элемент подвески 140 мм,

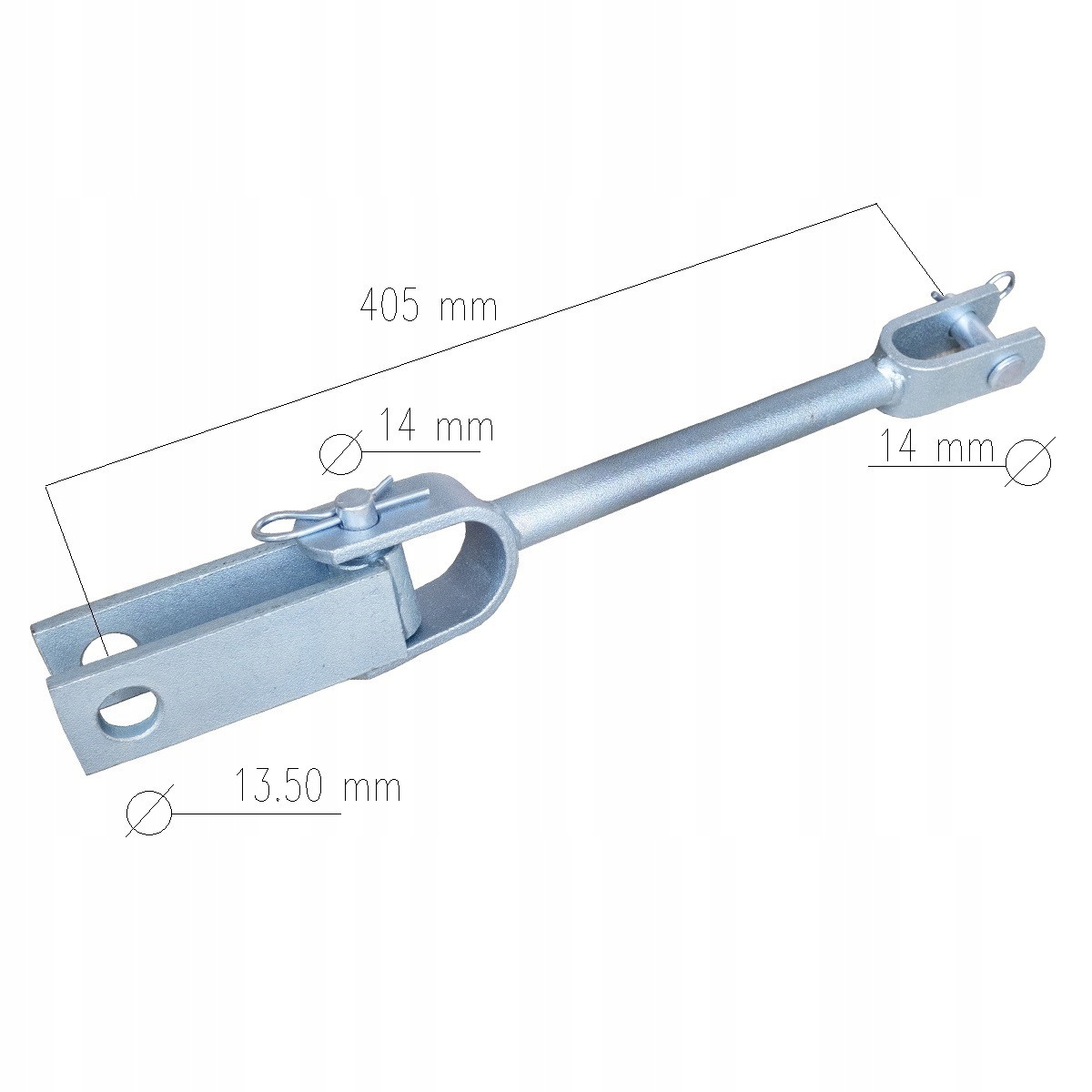

- рабочая длина подвески без регулировки 405 мм,
- рабочая длина тяговых цепей: минимум 260 мм от центра до центра отверстий при максимально затянутом винте, средний элемент 95 мм,
- диаметр отверстие для нижнего кронштейна тяговых цепей (втулки): 23 мм,
- резьба винтов тяговых цепей: М12/М16,
- длина талрепа: 400 мм (средний элемент), минимум 515 мм от центра до центра отверстий под штифты при полностью затянутом болте,
- диаметр шариковых отверстий талрепа: 19 мм,
- резьба талрепа: М27,
- общая длина нижней опоры: 485 мм,
- рабочая длина нижней опоры: 430 мм,
- диаметр нижняя опора: 22 мм,
- максимальное расстояние между рычагами (нижний кронштейн): 320 мм,
- вес: 21 кг.
Категория ТУЗ Cat Iимеется в виду, что диаметр отверстий для штифтов и штифтов колеблется от 19 до 22 мм. Специальное дышко для строп представляет собой дышло длиной 510 мм.
