Комплект трубчатой снегозащиты для бетонной или керамической черепицы типа LN1

• Длина снегозащитного комплекта: 200 см
• Цвет: Темно-зеленый - RAL 6020
• Количество рядов труб: 1
• Количество держателей: 5
• Материал: горячеоцинкованная и сталь с порошковым покрытием

Описание комплекта

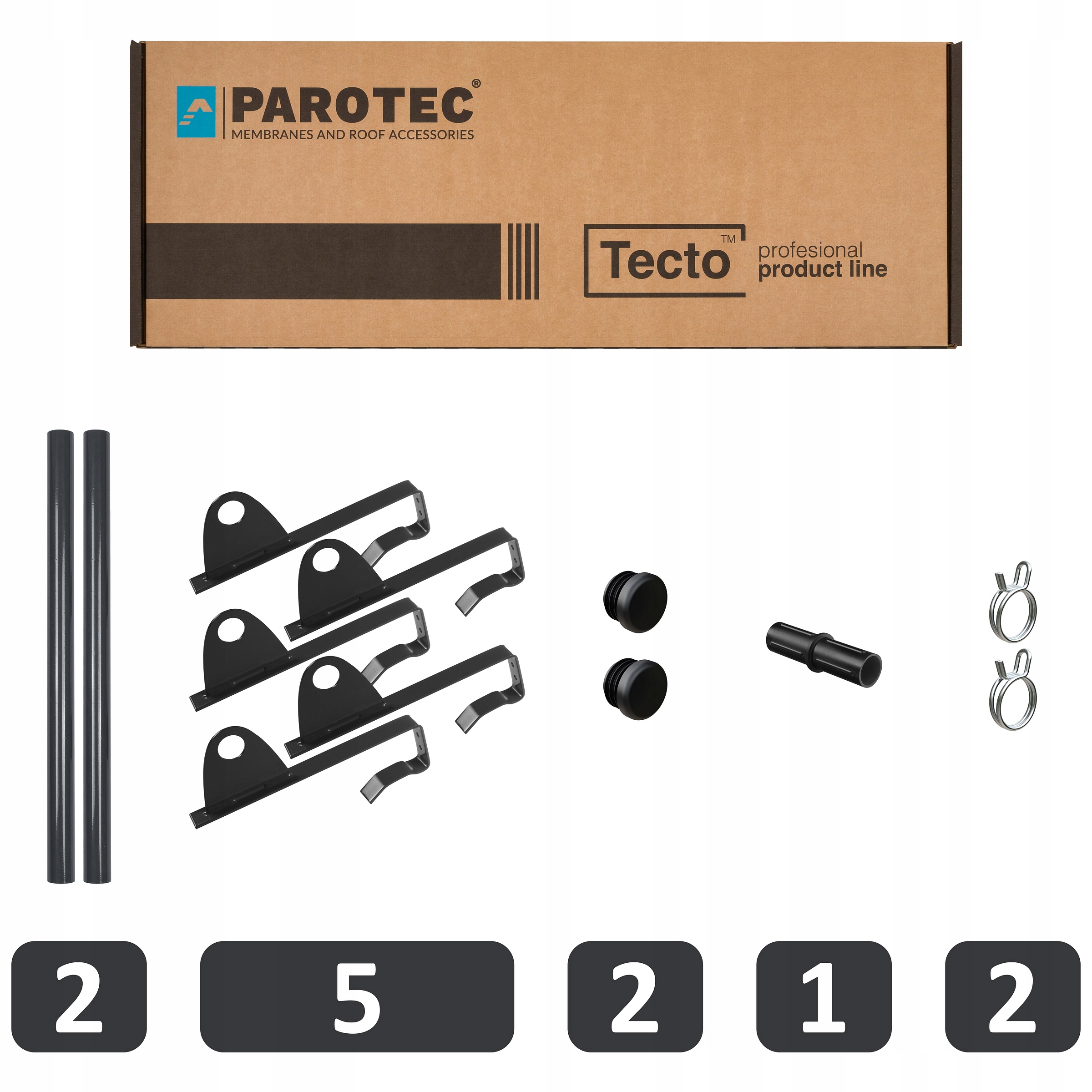

В комплект входят:

• Снежная трубка длиной 1 м: 2 шт.
• Соединитель композитной трубки: 1 шт.
• Одиночный держатель снежной трубки: 5 шт.
• Стопор трубки от выскальзывания: 2 шт.
• Заглушка на трубу: 2 шт.
• Система крепления – столярный шуруп 6х50 мм с конической головкой Т30: 5 шт.

Применение: Используется для удержания слоя снега на крышах, покрытых черепицей.

Материал: Труба диаметром 30 мм из оцинкованной стали с порошковым покрытием. Держатель изготовлен из горячеоцинкованного и окрашенного стального листа шириной 30 мм и толщиной 4 мм.

Вид покрытия: Комплект для скатной крыши, покрытой бетонной или керамической черепицей, а также для карповой черепицы, уложенной в масштабе. Версия держателей черепицы «LN» проще в установке, поскольку не требуется дополнительная вспомогательная заплата. Его использование рекомендуется только тогда, когда защита будет срабатывать в верхнем диапазоне прочности.

Снегозабор и необходимое количество ручек

Прочность снегозащитных ручек

• Одна снегозащитная ручка выдерживает минимальное давление 160 кг
• Прочность ручки определяется в самых неблагоприятных условиях

Рекомендуемое количество ручек в комплектах ограждений и труб снегозащиты

• Оптимальное расстояние между держатели на большинстве крыш составляют 40-50 см.
• Расстояние между держателями можно уменьшить для достижения большей прочности.
• Максимальное расстояние между ними не должно быть более 80 см.

Какое давление выдерживает комплект забора или снегозащитной трубы?

• до 160 кг/м при использовании 1 держателя на 1 метр
• до 320 кг/метр при при использовании 2 держателей на 1 метр
• до 480 кг/метр при использовании 3 держателей на 1 метр
• до 640 кг/метр при использовании 4 держателей на 1 метр
• до 800 кг/метр при использовании 5 держателей на 1 метр

Основные принципы установки снегозащитных ограждений и труб

• Равномерная опора Снегозащитные ограждения/трубы обеспечивают оптимальное распределение нагрузки.
• Превышение рекомендуемых расстояний приводит к риску деформации или повреждения, что представляет угрозу для людей и имущества.
• Соответствующий подбор количества ручек в зависимости от условий установки.
• Проверка правильности установки ручек на крыше.

Виды снега и его вес:

• свежий снег толщиной 20 см: 20 кг/м2
• настоящий снег (от нескольких часов до нескольких дней) Толщина 20 см: 20-40 кг/м2
• гниющий снег (несколько недель или месяцев) Толщина 20 см: 40-80 кг/м2
• мокрый снег Толщина 20 см: более 80 кг/м2

Вес снежного покрова и крыши наклон:

• Вес, действующий на снегозащиту, зависит от угла наклона крыши – чем меньше углы, тем меньше давление.
• Например, при угле 20° и массе снега 160 кг давление составляет примерно 55 кг, а при угле 40° давление увеличивается до ок. 100 кг

Грузоподъемность стандартных комплектов (примеры):

• Комплект TC.224.LN1.8017 длиной 200 см, с 4 ручками достигает прочности 320 кг/м. После добавления 2 дополнительных ручек прочность увеличивается до 480 кг/м.
• Комплект TC.325.RABEK.9006 длиной 300 см с 5 ручками достигает прочности 266 кг/м). После добавления 3-х дополнительных ручек прочность увеличивается до 427 кг/м.

Внимание! Приведенная выше информация является результатом собранной информации и нашего опыта. Приведенную выше информацию нельзя рассматривать как инструкцию по сборке. Использование снегозащиты должно осуществляться в соответствии с техническим проектом, разработанным для конкретного объекта, с учетом требований польских норм и действующих технических и строительных норм. Чтобы добавить в комплект дополнительные опоры, используйте отдельные детали.

В комплект входит

Доступные цвета:

• RAL 3004 – Вишня
• RAL 3009 – Каштан
• RAL 3011 – Красный
• RAL 6020 – Темно-зеленый – такой вы покупаете на этом аукционе
• RAL 7016 – Антрацит
• RAL 7024 – Графит
• RAL 8004 – Кирпично-красный
• RAL 8017 – Коричневый
• RAL 9005 – Черный
• RAL 9006 – Серебристый (цвет оцинковки)

Защитное покрытие

Ввиду воздействия на элементы снегозащиты многочисленных коррозийных факторов, в стандартной комплектации все элементы подвергаются горячему цинкованию, что значительно увеличивает долговечность изделия. Горячее цинкование необходимо для соответствия продукции действующим нормам и стандартам. Предостерегаем от использования оцинкованных (электролитически) оцинкованных элементов, которые обладают очень плохой коррозионной стойкостью.

Горячее цинкование предполагает погружение металлического элемента в горячий жидкий цинк при температуре ок. 450°С. Во время ванны атомы цинка проникают во внешний слой стали, в результате чего образуется поверхностный железо-цинковый сплав, который после охлаждения образует слой, защищающий от коррозии. Долговечность цинковых покрытий, в зависимости от условий, может достигать до 100 лет.

Горячеоцинкованные элементы на первый взгляд отличаются от оцинкованных оцинковкой. Оцинкованная поверхность блестящая и гладкая – элементы исключительно эстетичны. Однако горячеоцинкованное, в зависимости от применяемой технологии, может быть матовым или слегка блестящим и содержать различного рода пороки. Эти дефекты не являются ошибкой процесса цинкования. К сожалению, в случае снегозащитных элементов с порошковым покрытием использованная технология цинкования не будет видна с первого взгляда. Приобретать элементы стоит у проверенных и надежных поставщиков, которые поставят детали, изготовленные в соответствии с действующими нормами.

Горячее цинкование

• Коррозионная стойкость: очень высокая
• Толщина слоя цинка 50 мкм – 150 мкм
• Точность покрытия: низкая
• Конечное качество и равномерность обработки: низкие

Гальванический цинк покрытия

• Коррозионная стойкость: низкая
• Толщина слоя цинка 10 мкм - 30 мкм
• Точность покрытия: средняя
• Конечное качество и равномерность обработки: средняя

Снегозащита предлагается в порошковом варианте с наиболее популярными кровельными цветами по палитре RAL.

Порошковое покрытие устойчиво к коррозии, химикаты, высокая температура и механические повреждения. Этот процесс включает нанесение наэлектризованных частиц порошковой краски на металлическую поверхность. Затем окрашенные элементы нагреваются до температуры 140°С - 200°С, в результате чего порошок плавится и полимеризуется.

Преимущества порошковой окраски:

• гладкое покрытие без трещин и подтеков,
• антикоррозионный эффект (поддерживает процесс антикоррозионной защиты горячего цинкования еще на 10 лет),
• устойчивость к механическим повреждениям,
• термостойкость,
• высокая устойчивость к химическим агентам,
• безвредность для окружающей среды.

В чем разница между типами установки кронштейнов Standard и LN?

Комплекты для бетонной и керамической черепицы имеют два варианта монтажа. Комплекты с ручками Standard требуют дополнительной накладки поддержки, а ручки LN имеют более простую конструкцию и более легкий монтаж.

Следующие фотографии показаны во время установки, чтобы лучше проиллюстрировать различия в установке: (Установка трубчатых держателей снегозащиты идентична установке защиты снегозащитного ограждения)

Монтаж

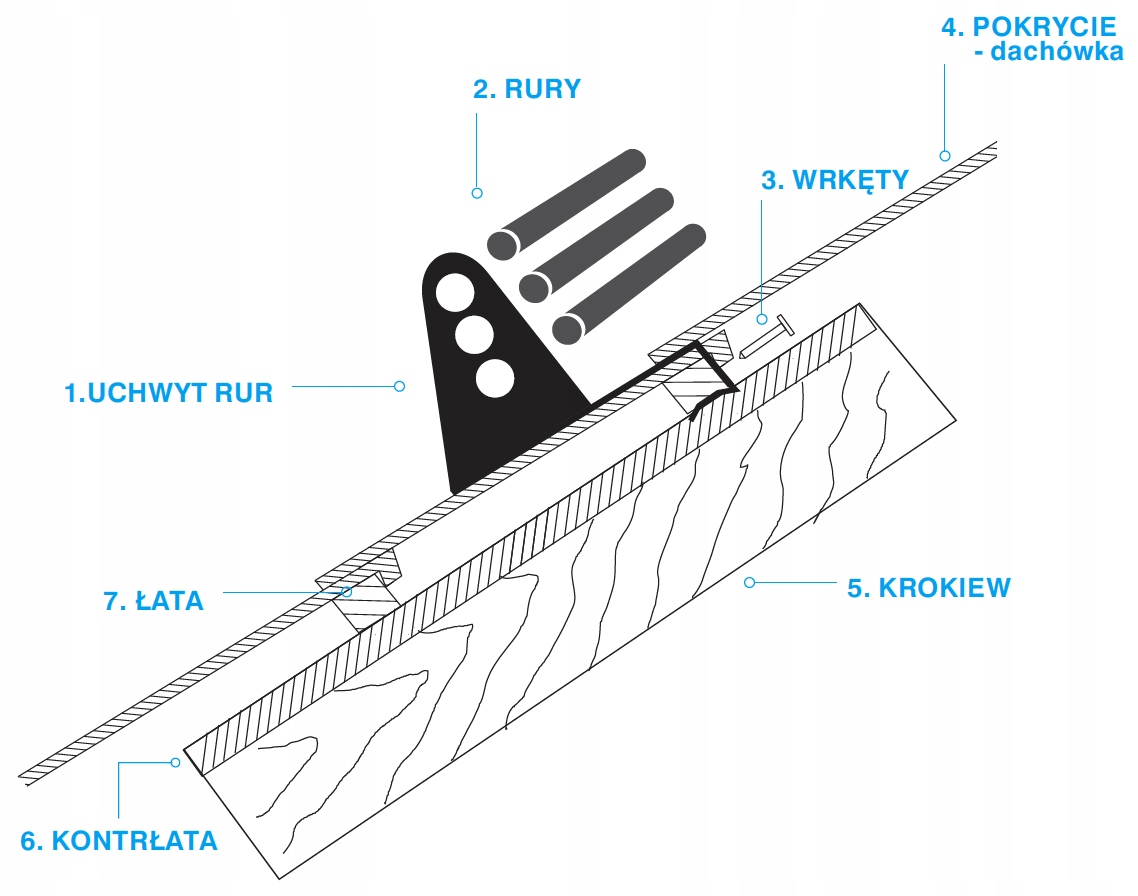

Комплект системы снеговой трубы DZLN1 состоит из:

• рукояток с 1, 2 или 3 отверстиями (1) и
• снежных труб (2)
• винтов для крепления ручки к конструкции крыши
• стопоров для труб – используются для предотвращения выскальзывания трубы из держателя
• заглушек для труб с эстетичным внешним видом функция
• композитные соединители труб для соединения труб в более длинные секции

Простой и быстрый монтаж держателя LN не требует использования вспомогательной заплаты. Комплект следует устанавливать на высоте стеновой панели или на расстоянии не более 800 мм от нее.

Сначала установите трубодержатель (1), зацепив его за обрешетку (7) и черепицу в верхней ее части. В черепице рекомендуется сделать U-образный вырез, на котором будет располагаться ручка, чтобы «крючок» ручки опирался на обрешетку, а не на конек черепицы.

Для монтажа используем шурупы с потайной головкой минимальных размеров Ø 6 мм х 50 мм. Перед вкручиванием можно предварительно просверлить отверстие диаметром меньше диаметра шурупа, чтобы предотвратить растрескивание древесины.

В черепице следующего ряда, закрывающей кронштейн, притачиваем замок на ширину кронштейна плюс ок. 1 см, что исключит эффект подъема черепицы.

Трубы устанавливаются в кронштейн путем вставки их в отверстия кронштейна и не требуют применения винтовых соединений.

Количество кронштейнов, необходимое для установки труб, зависит от необходимой устойчивости комплекта к давлению снега. Это зависит от многих факторов и увеличивается в зависимости от угла наклона крыши, длины ската, географического положения... и т. д.
