Комплект трубчатой ​​снегозащиты для листового металла со стоячим фальцем

• Длина снежной трубы: 150 см
• Цвет: Графит - RAL 7024
• Количество труб: 2
• Наклон крыши: от 20° до 40°
• Количество ручек: 3
• Материал: горячая оцинковка и порошковое покрытие

Описание комплекта

В комплект входят:

• Снежная трубка длиной 1,5 м: 2 шт.
• Двойной держатель снежной трубки: 3 шт.

Применение: Используется для удержания слоя снега на крышах, покрытых фальцевыми металлическими листами. стоя.

Материал: стальная труба диаметром 30 мм. Держатель изготовлен из стального листа шириной 30 мм и толщиной 4 мм.

Тип покрытия: Комплект для скатной крыши, покрытой фальцевым листом, с наклоном от от 20° до 40°.

Снегозаборник и необходимое количество ручек

Прочность ручек для защиты от снега

• Одна ручка для защиты от снега выдерживает давление не менее 160 кг.
• Прочность ручки определяется для самых неблагоприятных условий.

Рекомендуемое количество ручек в комплектах снегозаборников и труб

• Оптимальное расстояние между ручками на большинстве крыш — 40-50 см.
• Для достижения большей прочности расстояние между ручками можно уменьшить.
• Максимальное расстояние между ними не должно превышать 80 см.

Какое давление может выдержать комплект забора или снегозащитной трубы?

• до 160 кг/м при использовании 1 держателя на 1 м
• до 320 кг/м при использовании 2 держателей на 1 метр
• до 400 кг/ м при использовании 3 держателей на 1 метр
• до 560 кг/м при использовании 4 держателей на 1 метр
• до 800 кг/метр при использовании 5 держателей на 1 метр< /li>

Основные правила установки снегозащитных ограждений и труб

• Равномерная опора снегозащитных ограждений/труб обеспечивает оптимальное распределение нагрузки.
• Превышение рекомендуемых расстояний приводит к риску деформации или повреждения, что представляет угрозу для людей и имущества.
• Подбор подходящего количества держателей в зависимости от условий установки
• Убедитесь, что что держатели правильно установлены на крыше

Виды снега и его вес:

• свежий снег толщиной 20 см: 20 кг/м2
• разложившийся снег (от нескольких часов до нескольких дней) Толщина 20 см: 20-40 кг/м2
• выпавший снег (несколько недель или месяцев) Толщина 20 см: 40-80 кг/м2
• мокрый снег толщиной 20 см: более 80 кг/м2

Вес снежного покрова и уклон крыши:

• Вес, действующий на снегозащиту, зависит от угла наклона крыши – чем меньше углы, тем меньше давление.
• Например, под углом 20° и массой снега 160 кг давление примерно 55 кг, а под углом 40° давление увеличивается примерно до 100 кг.

Грузоподъемность стандартных комплектов (примеры ):

• Комплект TC.224.LN1.8017 длиной 200 см, с 4 ручками, имеет прочность 320 кг/м. После добавления 2 дополнительных ручек прочность увеличивается до 480 кг/м.
• Комплект TC.325.RABEK.9006 длиной 300 см с 5 ручками достигает прочности 266 кг/м). После добавления 3-х дополнительных ручек прочность увеличивается до 427 кг/м.

Внимание! Приведенная выше информация является результатом собранной информации и нашего опыта. Приведенную выше информацию нельзя рассматривать как инструкцию по сборке. Использование кровельных коммуникаций должно соответствовать техническому проекту, разработанному для конкретного объекта, с учетом требований польских норм и действующих технических и строительных норм. Чтобы добавить в комплект дополнительные опоры, используйте отдельные детали.

В комплект входит

• 2 снежных трубки
• 3 двойных держателя снежных трубок

Защитное покрытие

Ввиду воздействия на элементы снегозащиты многочисленных коррозийных факторов, в стандартной комплектации все элементы подвергаются горячему цинкованию, что значительно увеличивает долговечность изделия. Горячее цинкование необходимо для соответствия продукции действующим нормам и стандартам. Мы предостерегаем от использования оцинкованных (электролитически) элементов, которые имеют очень низкую коррозионную стойкость.

Горячее цинкование предполагает погружение металлического элемента в горячий жидкий цинк при температуре около 450°C. Во время ванны атомы цинка проникают во внешний слой стали, в результате чего образуется поверхностный железо-цинковый сплав, который после охлаждения создает слой, защищающий от коррозии. Долговечность цинковых покрытий в зависимости от условий может достигать до 100 лет.

Горячеоцинкованные элементы на первый взгляд отличаются от оцинкованных оцинковкой. Оцинкованная поверхность блестящая и гладкая – элементы исключительно эстетичны. Однако горячеоцинкованная сталь в зависимости от применяемой технологии может быть матовой или слегка блестящей и содержать различного рода пороки. Эти дефекты не являются ошибкой процесса цинкования. К сожалению, в случае снегозащитных элементов с порошковым покрытием использованная технология цинкования не будет видна с первого взгляда. Приобретать элементы стоит у проверенных и надежных поставщиков, которые поставят детали, изготовленные в соответствии с действующими нормами.

Горячее цинкование

• Коррозия стойкость: очень высокая
• Толщина цинкового слоя 50–150 мкм
• Точность покрытия: низкая
• Конечное качество и однородность обработки: низкая

Гальваническое цинкование

• Коррозионная стойкость: низкая
• Толщина слоя цинка 10 мкм - 30 мкм
• Точность покрытия: средняя.
• Конечное качество и равномерность обработки: средняя.

Защита от снега предлагается в версии с порошковым покрытием. самые популярные цвета кровли по палитре RAL.

Порошковое покрытие устойчиво к коррозии, химическим веществам, высоким температурам и механическим повреждениям. Этот процесс включает нанесение наэлектризованных частиц порошковой краски на металлическую поверхность. Затем окрашенные элементы нагреваются до температуры 140°С – 200°С, в результате чего порошок плавится и полимеризуется.

Преимущества порошковой покраски:

• гладкое, без трещин и потеков, покрытие,
• антикоррозионная активность (поддерживает процесс антикоррозионной защиты горячего цинкования дополнительно на 10 лет),
• устойчивость к механическим повреждениям,
• термостойкость,
• высокая устойчивость к воздействию химических веществ,
• безвредность для окружающей среды.

Сборка

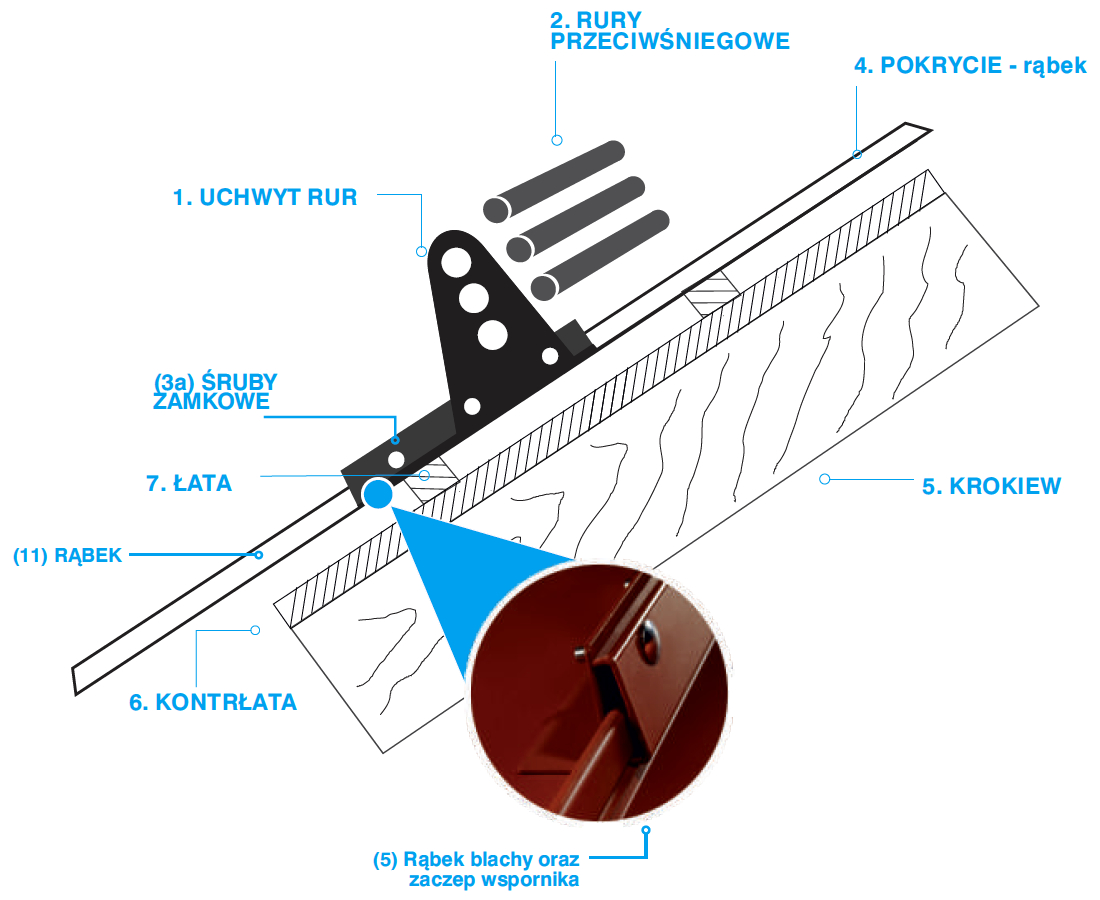

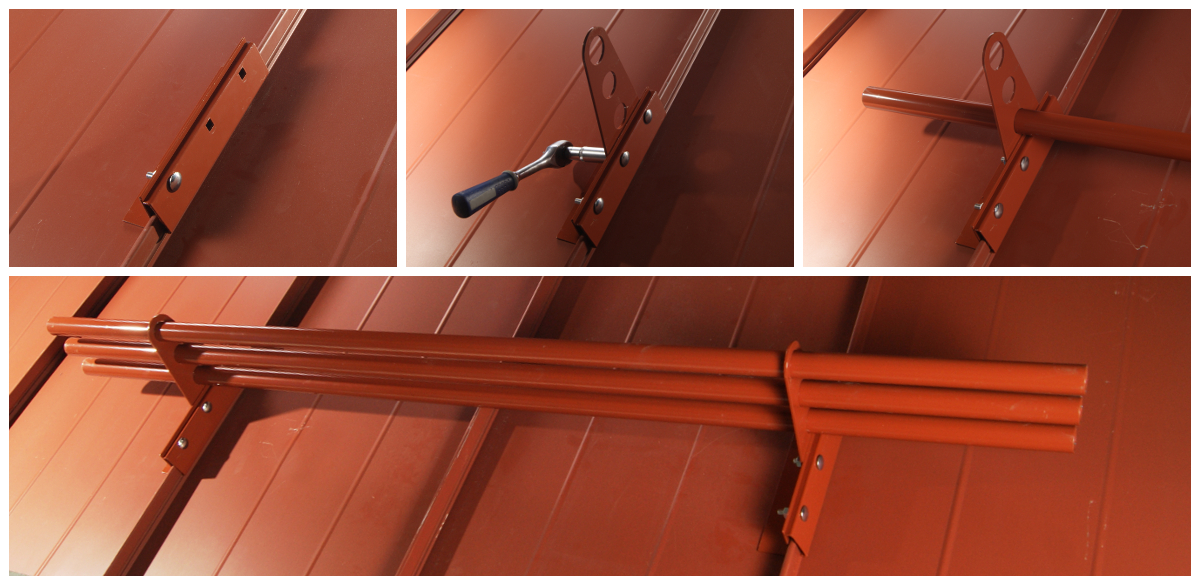

Комплект трубчатой ​​снегозащиты RABEK состоит из держателя с 1, 2 или 3 отверстиями (1) и снегозащитной трубки (2). Прикрутите ручку (1) к стоячему фальцу (11) так, чтобы С-образный элемент застежки соответствовал замку из листового металла - подробный чертеж (5). Со стороны «Г»-образного элемента зажима добавьте пластину, подходящую для монтажа 1, 2 или 3 труб, а затем предварительно прикрутите зажим винтами с квадратным подголовком М8х35. Для этой цели можно использовать комбинированный ключ №13, но из-за удобства работы рекомендуется использовать ключ с храповым механизмом с торцевым ключом №13. После первоначального крепления ручек к шву вставляем снегозащитные трубки (). 1) через пластины с отверстиями, а затем аккуратно отодвинуть одну от опор, чтобы не допустить выскальзывания труб. После установки комплекта защиты трубы в соответствующее положение окончательно замыкаем хомуты, закручивая их с соответствующей силой. Количество кронштейнов, необходимых для установки ограждений, зависит от угла наклона крыши (чем больше угол, тем больше количество кронштейнов) и длины ската. Для крыш с длиной крыши более 6 м следует увеличить количество ручек или использовать второй ряд ограждений.
