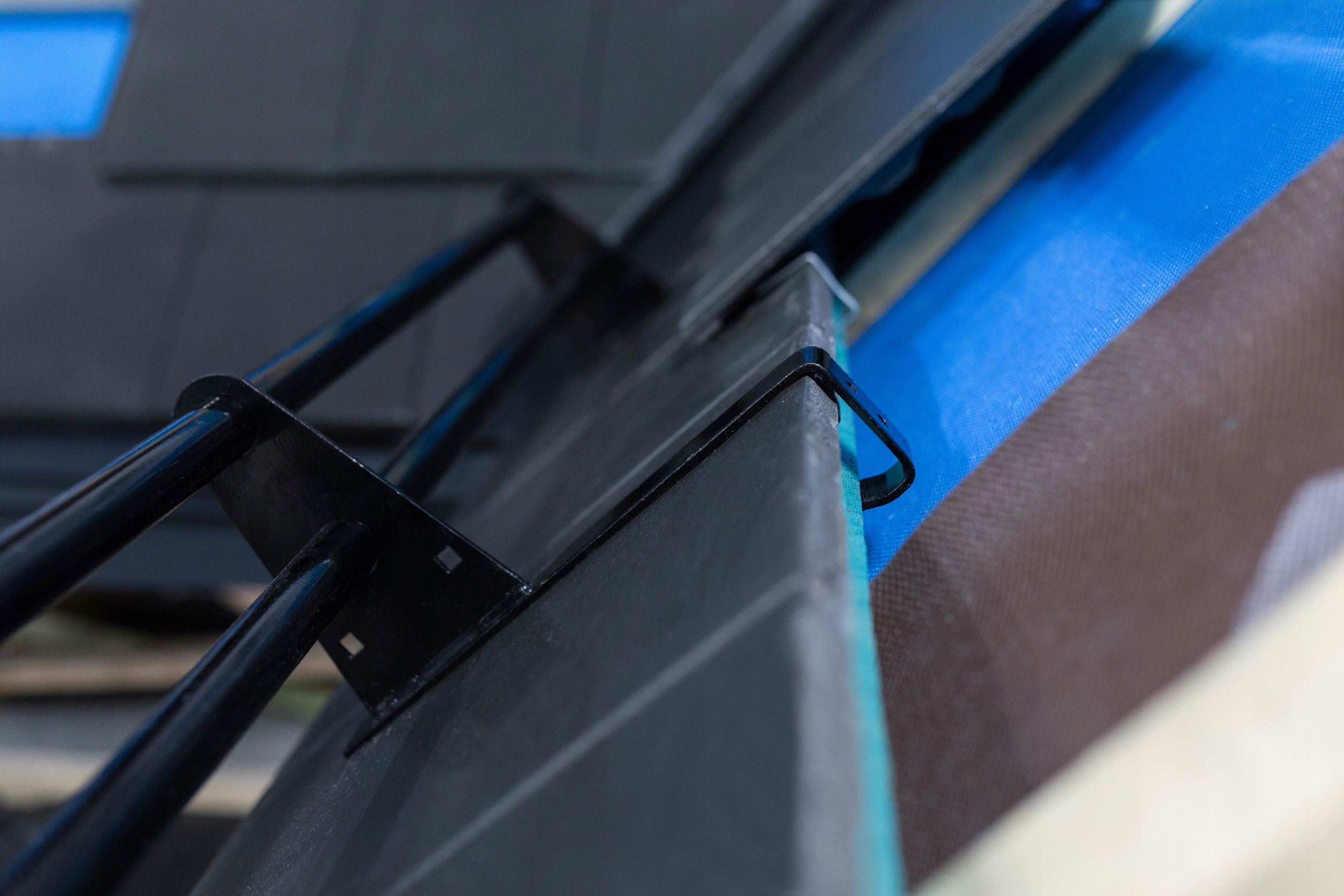

Комплект трубчатой ​​снегозащиты для бетонной или керамической черепицы типа ЛН1

• Длина снеговой трубы: 150 см
• Цвет: Черный - RAL 9005
• Количество труб: 3
• Наклон крыши: более 40°< /li>
• Количество ручек: 4
• Материал: горячая оцинковка и порошковое покрытие< /li>

Описание набора

В комплект входят:

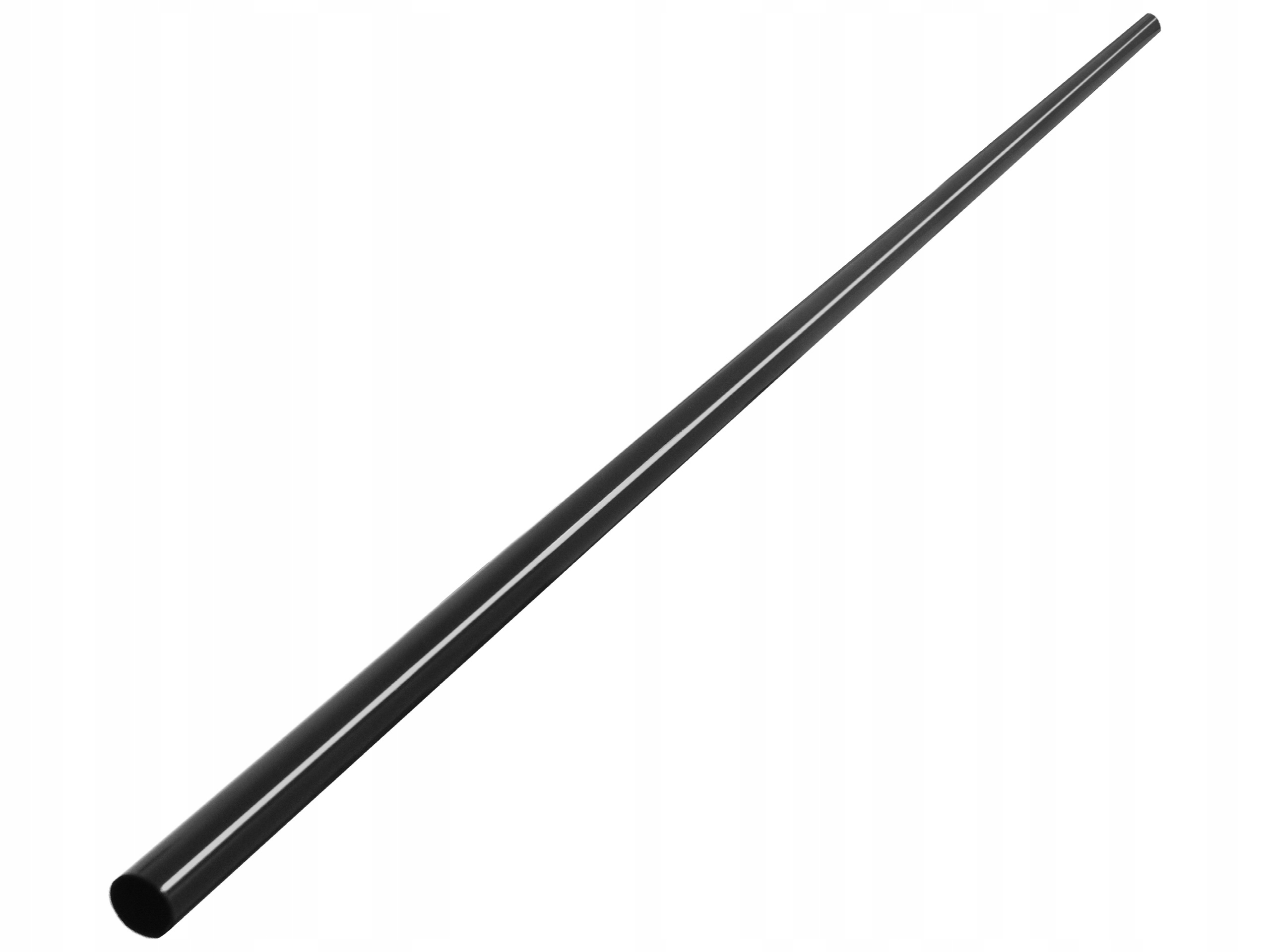

• Снежная трубка длиной 1,5 м: 3 шт.

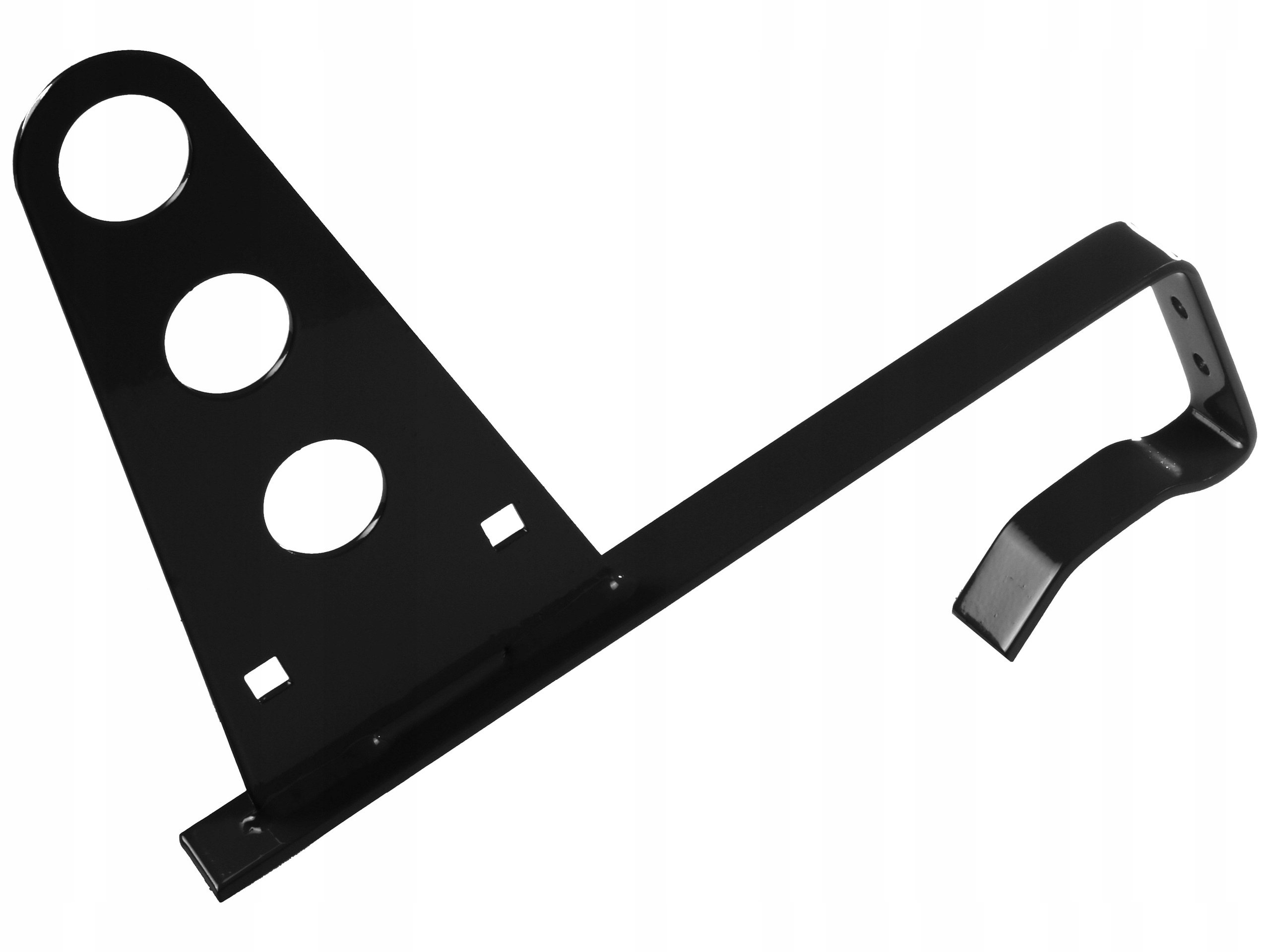

• Держатель тройной снежной трубки: 4 шт.

Применение: Используется для удержания слоя снега на черепичных крышах.

Материал: стальная труба диаметром 30 мм. Держатель изготовлен из стального листа шириной 30 мм и толщиной 4 мм.

Тип покрытия: Комплект для скатной кровли, покрытой бетонной или керамической черепицей, а также для карповых плиток, расположенных в масштабе, с наклоном более 40°. Вариант «LN» для черепицы отличается более простым способом монтажа.

Снегозаборник и необходимое количество ручек

Прочность ручек для защиты от снега

• Одна ручка для защиты от снега выдерживает давление не менее 160 кг.
• Прочность ручки определяется для самых неблагоприятных условий.

Рекомендуемое количество ручек в комплектах снегозаборников и труб

• Оптимальное расстояние между ручками на большинстве крыш — 40-50 см.
• Для достижения большей прочности расстояние между ручками можно уменьшить.
• Максимальное расстояние между ними не должно превышать 80 см.

Какое давление может выдержать комплект забора или снегозащитной трубы?

• до 160 кг/м при использовании 1 держателя на 1 м
• до 320 кг/м при использовании 2 держателей на 1 метр
• до 400 кг/ м при использовании 3 держателей на 1 метр
• до 560 кг/м при использовании 4 держателей на 1 метр
• до 800 кг/метр при использовании 5 держателей на 1 метр< /li>

Основные правила установки снегозащитных ограждений и труб

• Равномерная опора снегозащитных ограждений/труб обеспечивает оптимальное распределение нагрузки.
• Превышение рекомендуемых расстояний приводит к риску деформации или повреждения, что представляет угрозу для людей и имущества.
• Подбор подходящего количества держателей в зависимости от условий установки
• Убедитесь, что что держатели правильно установлены на крыше

Виды снега и его вес:

• свежий снег толщиной 20 см: 20 кг/м2
• разложившийся снег (от нескольких часов до нескольких дней) Толщина 20 см: 20-40 кг/м2
• выпавший снег (несколько недель или месяцев) Толщина 20 см: 40-80 кг/м2
• мокрый снег толщиной 20 см: более 80 кг/м2

Вес снежного покрова и уклон крыши:

• Вес, действующий на снегозащиту, зависит от угла наклона крыши – чем меньше углы, тем меньше давление.
• Например, под углом 20° и массой снега 160 кг давление примерно 55 кг, а под углом 40° давление увеличивается примерно до 100 кг.

Грузоподъемность стандартных комплектов (примеры ):

• Комплект TC.224.LN1.8017 длиной 200 см, с 4 ручками, имеет прочность 320 кг/м. После добавления 2 дополнительных ручек прочность увеличивается до 480 кг/м.
• Комплект TC.325.RABEK.9006 длиной 300 см с 5 ручками достигает прочности 266 кг/м). После добавления 3-х дополнительных ручек прочность увеличивается до 427 кг/м.

Внимание! Приведенная выше информация является результатом собранной информации и нашего опыта. Приведенную выше информацию нельзя рассматривать как инструкцию по сборке. Использование кровельных коммуникаций должно соответствовать техническому проекту, разработанному для конкретного объекта, с учетом требований польских норм и действующих технических и строительных норм. Чтобы добавить в комплект дополнительные опоры, используйте отдельные детали.

В комплект входит

• 3 трубки для защиты от снега

• 4 тройных держателя снежной трубки

Защитное покрытие

Ввиду воздействия на элементы снегозащиты многочисленных коррозийных факторов, в стандартной комплектации все элементы подвергаются горячему цинкованию, что значительно увеличивает долговечность изделия. Горячее цинкование необходимо для соответствия продукции действующим нормам и стандартам. Мы предостерегаем от использования оцинкованных (электролитически) элементов, которые имеют очень низкую коррозионную стойкость.

Горячее цинкование предполагает погружение металлического элемента в горячий жидкий цинк при температуре около 450°C. Во время ванны атомы цинка проникают во внешний слой стали, в результате чего образуется поверхностный железо-цинковый сплав, который после охлаждения создает слой, защищающий от коррозии. Долговечность цинковых покрытий в зависимости от условий может достигать до 100 лет.

Горячеоцинкованные элементы на первый взгляд отличаются от оцинкованных оцинковкой. Оцинкованная поверхность блестящая и гладкая – элементы исключительно эстетичны. Однако горячеоцинкованная сталь в зависимости от применяемой технологии может быть матовой или слегка блестящей и содержать различного рода пороки. Эти дефекты не являются ошибкой процесса цинкования. К сожалению, в случае снегозащитных элементов с порошковым покрытием использованная технология цинкования не будет видна с первого взгляда. Приобретать элементы стоит у проверенных и надежных поставщиков, которые поставят детали, изготовленные в соответствии с действующими нормами.

Горячее цинкование

• Коррозия стойкость: очень высокая
• Толщина слоя цинка 50 мкм – 150 мкм
• Точность покрытия: низкая
• Конечное качество и равномерность обработки: низкие
< /ul>

Гальваническое цинкование

• Коррозионная стойкость: низкая
• Толщина слоя цинка 10 мкм - 30 мкм
• Точность покрытия: средняя.
• Конечное качество и равномерность обработки: средняя.

Снегозащита предлагается в варианте с порошковым покрытием в наиболее популярных цветах кровли по палитра RAL.

Порошковое покрытие устойчиво к коррозии, химическим веществам, высоким температурам и механическим повреждениям. Этот процесс включает нанесение наэлектризованных частиц порошковой краски на металлическую поверхность. Затем окрашенные элементы нагреваются до температуры 140°С – 200°С, в результате чего порошок плавится и полимеризуется.

Преимущества порошковой покраски:

• гладкое, без трещин и потеков, покрытие,
• антикоррозионная активность (поддерживает процесс антикоррозионной защиты горячего цинкования на дополнительные 10 лет),
• стойкость к механические повреждения,
• термостойкость,
• li>
• высокая устойчивость к химическим агентам,
• безвредность для окружающей среды.

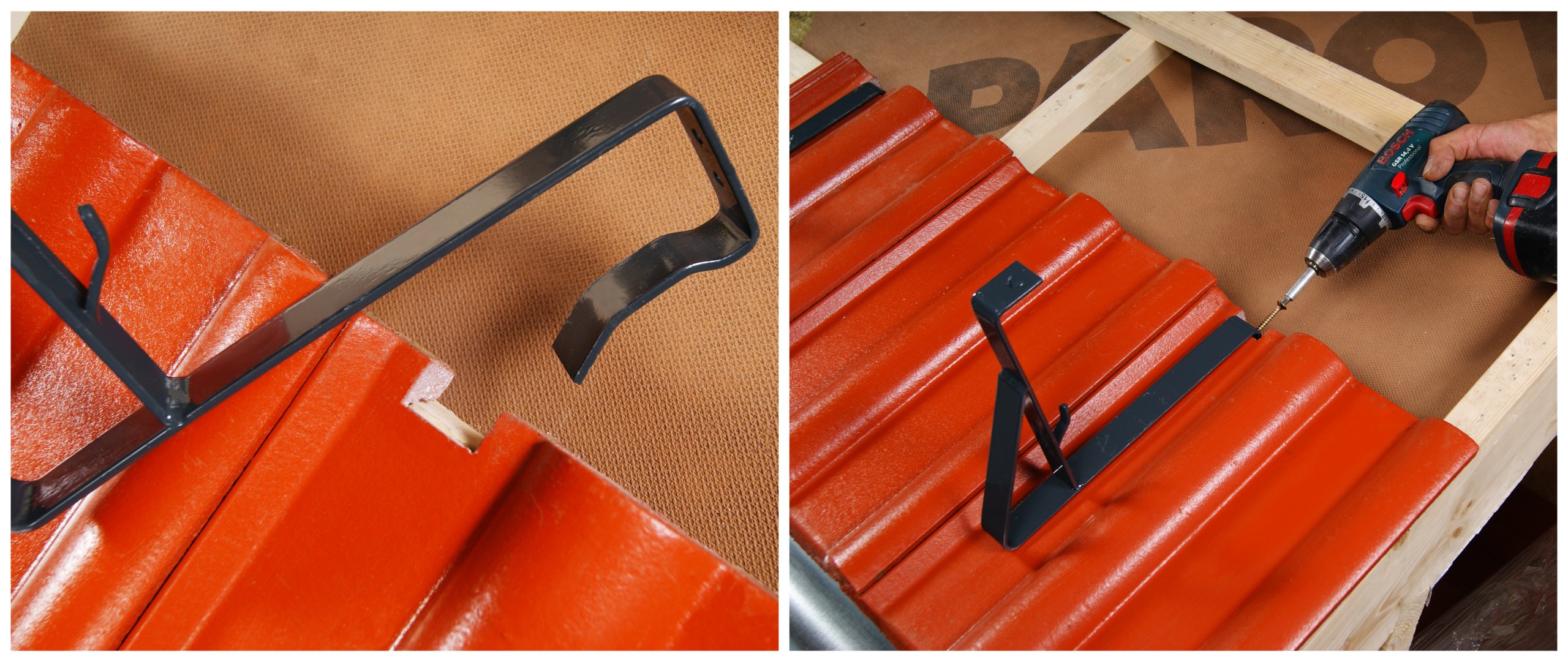

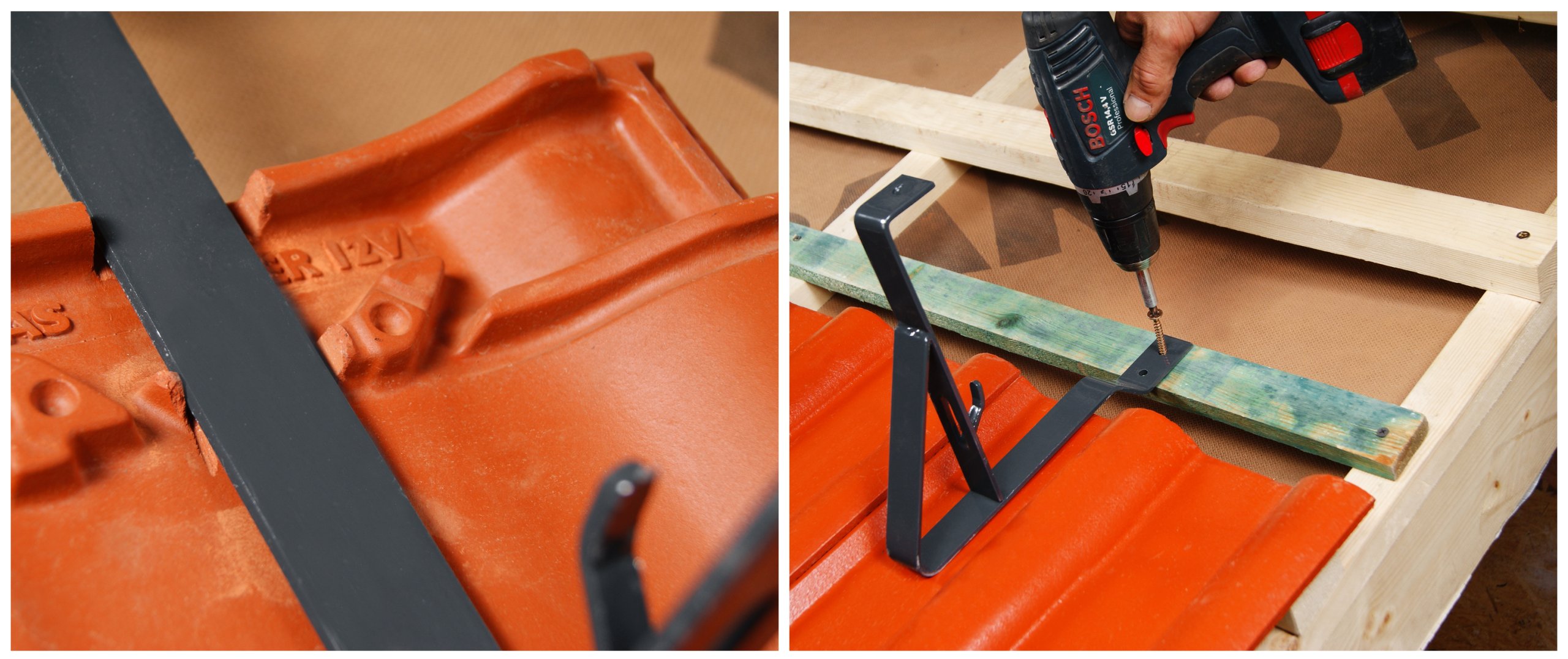

В чем разница между типами установки кронштейнов Standard и LN?

Комплекты для бетонной и керамической черепицы имеют два варианта монтажа. Комплекты с ручками Standard требуют дополнительной накладки поддержки, а ручки LN имеют более простую конструкцию и более легкий монтаж.

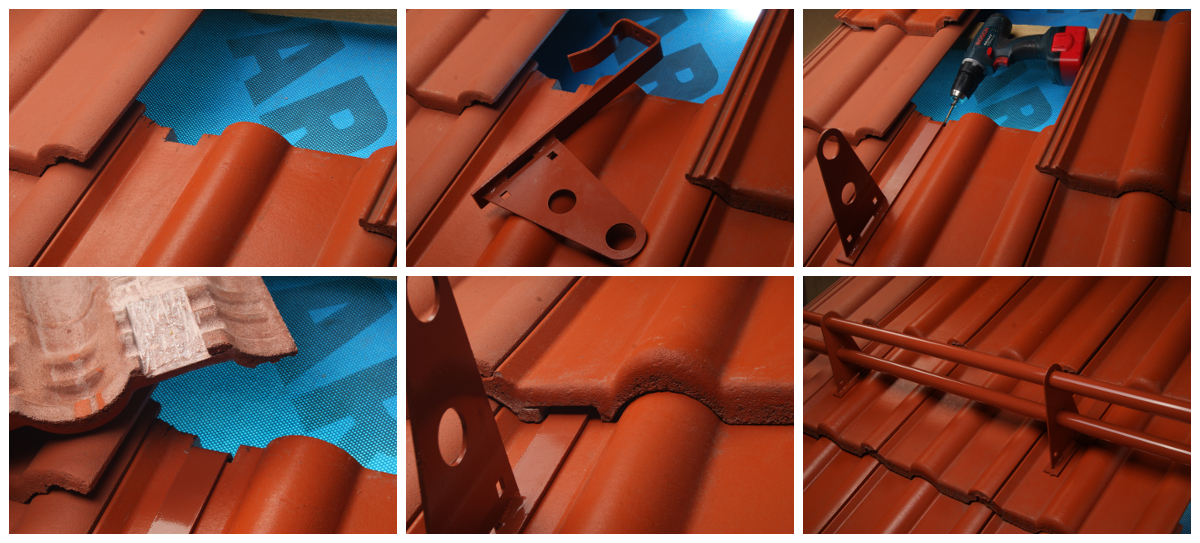

Следующие фотографии показаны во время установки, чтобы лучше проиллюстрировать различия в установке: (Установка трубчатых держателей снегозащиты идентична установке защиты от снега)

Сборка

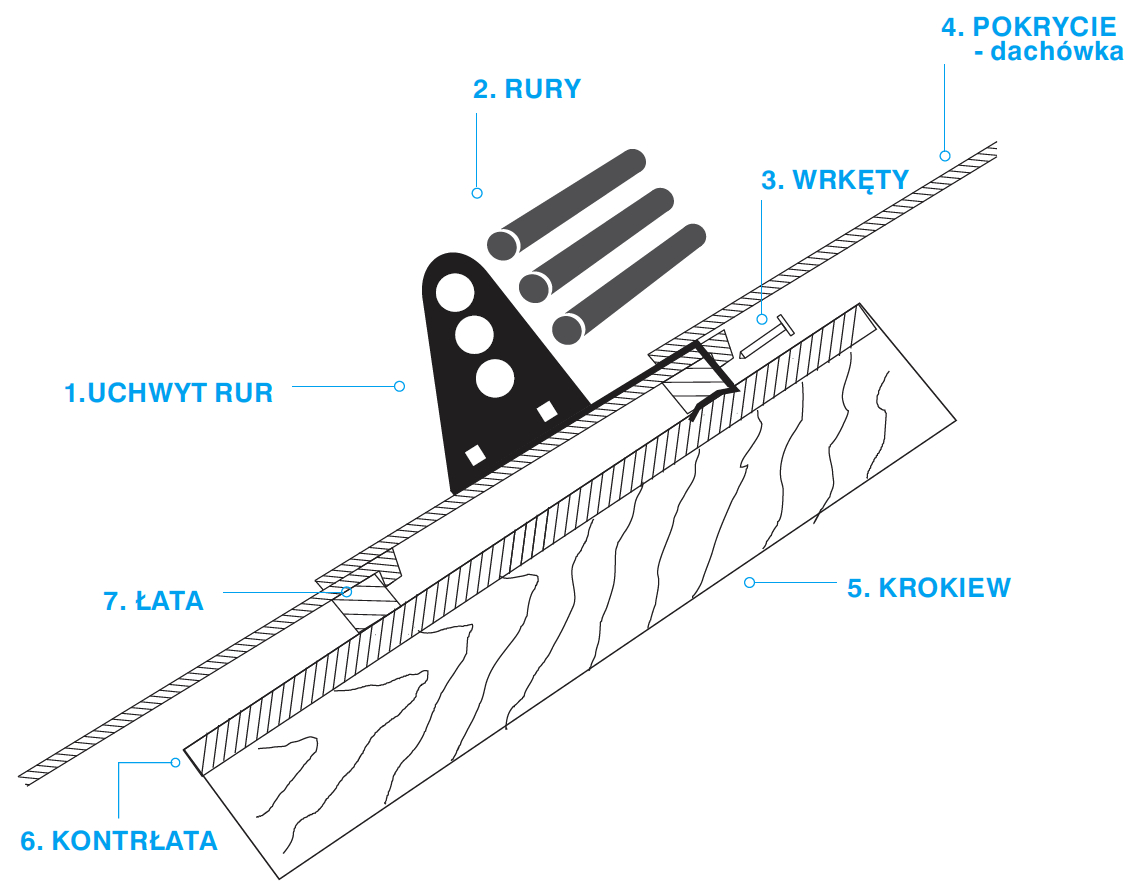

Комплект системы снежных труб DZLN1 состоит из держателей с 1, 2 или 3 отверстиями (1) и снежной трубы (2). Простая и быстрая установка этого держателя не требует использования вспомогательной заплаты. Комплект следует устанавливать на высоте стены или на расстоянии не более 800 мм от нее. Сначала установите держатель трубы (1), зацепив его за обрешетку (7) и черепицу в верхней части. В черепице, на которую ставится ручка, рекомендуется сделать П-образный вырез таким образом, чтобы «крючок» ручки упирался в обрешетку, а не в конек черепицы (фото №1). . Для сборки мы используем шурупы по дереву с конической головкой минимальными размерами Ø 6 мм х 50 мм. Перед вкручиванием можно предварительно просверлить отверстие диаметром меньше диаметра шурупа, чтобы древесина не раскололась. В черепице следующего ряда, закрывающего кронштейн, притачиваем замок на ширину кронштейна плюс ок. 1 см, что исключит эффект подъема черепицы (фото № 4). Трубы (2) крепятся к держателю (1) путем вставки их в отверстия кронштейна и не требуют использования винтовых соединений. Количество держателей, необходимых для установки труб, зависит от угла наклона крыши (чем больше угол, тем больше количество держателей) и длины ската. Для крыш с длиной крыши более 6 м следует увеличить количество ручек или использовать второй ряд ограждений.
