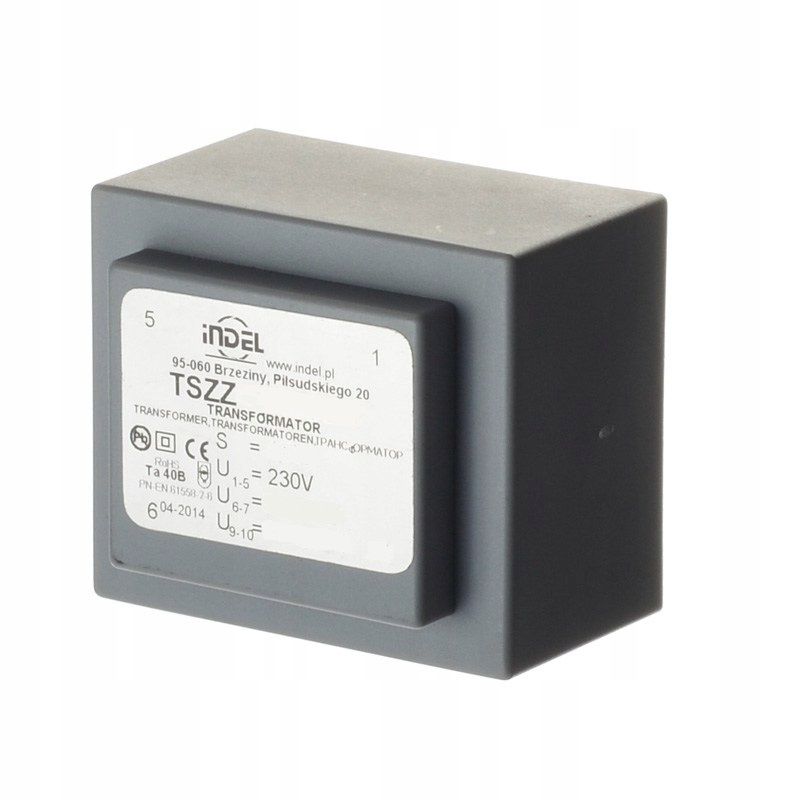

TSZZ 2.2/008MP 2x12V-2x0.09A

TSZZ - литые сетевые трансформаторы для печати в уменьшенных корпусах

Серия сетевых трансформаторов из EI-образных сердечников в заполненных смолой корпусах, со стандартными клеммными выводами для монтажа на печатные платы.

Часто используется в профессиональной и любительской электронике. Применяются для установки в системах электропитания электронных и силовых устройств. Дополнительным преимуществом является эстетичный корпус, который имеет привлекательную внешнюю форму и обеспечивает большую механическую защиту. Герметизация смолой делает их устойчивыми к влаге и агрессивным внешним факторам, поэтому их можно с успехом использовать снаружи устройств и зданий. Выпускается в диапазоне мощностей: 0,6 - 100ВА

Технические данные:

- входное напряжение: 230В

- выходное напряжение: 2х 12В переменного тока

- ток: 2х0,09А

Конструкция:

- ЭИ-образный сердечник

- корпуса катушек с перегородками из негорючего материала армированный стекловолокном

- медный обмоточный провод с одинарной или двойной изоляцией температурного класса B, F или H

- средства защиты - большинство трансформаторов не устойчивы к короткому замыканию - в цепях PRI или SEC следует использовать термовыключатели, варисторы, предохранители

- метод распиновки для печати (ТСЗЗ), клеммных колодок (ТСЗЗМ), розеток 24В или 230В (ТСЗЗП), с кабелями или др. согласовано

- эстетичный пластиковый корпус из негорючего материала, армированного стекловолокном

- залит негорючей гемореактивной смолой UL 94 V0

- элементы крепления - ручки или ручки в переносном исполнении

Электрические параметры - стандартные или по требованиям заказчика - под заказ

- диапазон напряжения PRI 24 ÷ 500 В 50/60 Гц

- диапазон напряжения SEC 1 ÷ 1000 В

- термический класс Ta 40B (температура окружающей среды 40°C, класс изоляции B 130°C)

- испытание изоляции 4 кВ / 60 с

- степень защиты от IP00 до IP 66, класс изоляции II
