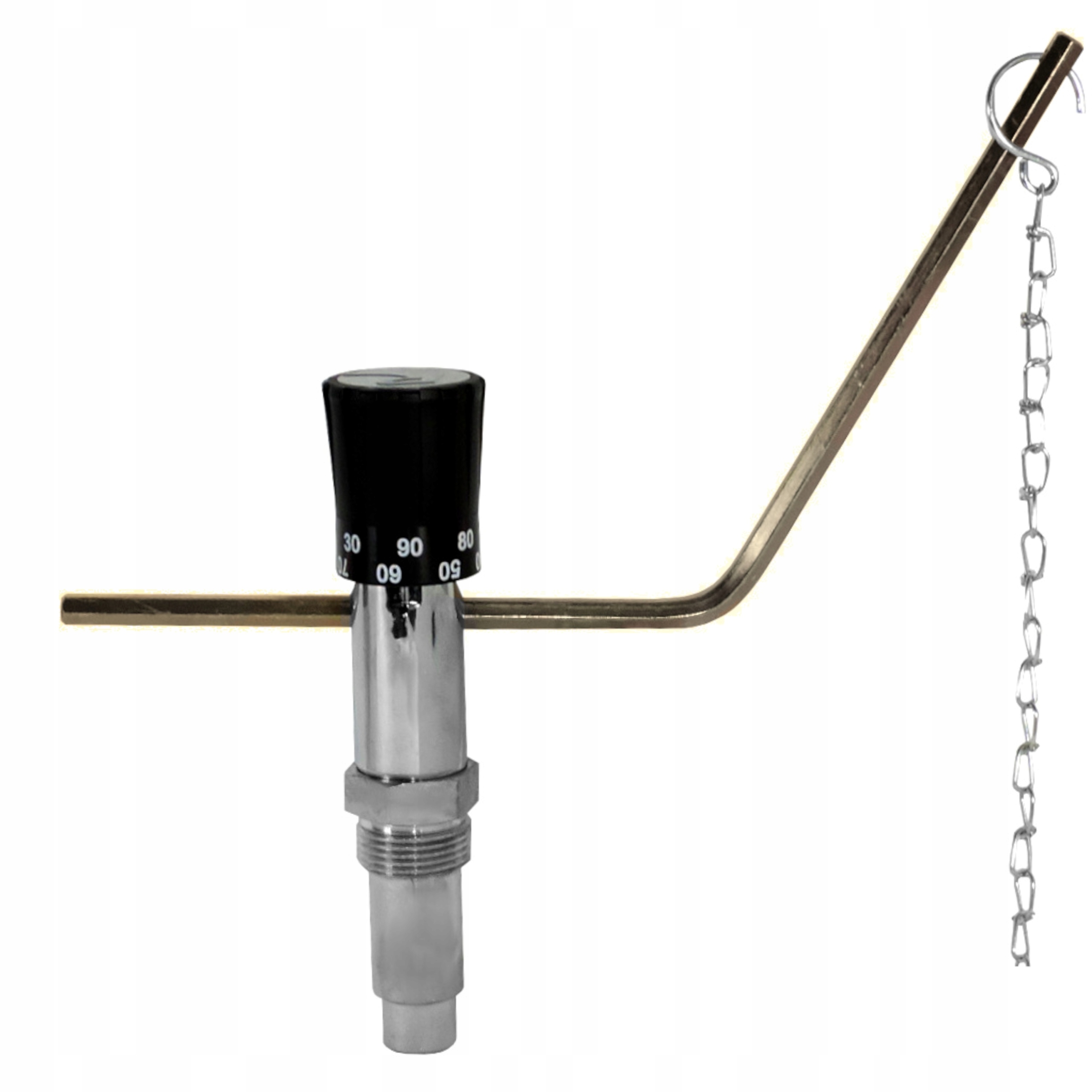

РЕГУЛЯТОР тяги REGULUS

Регулятор воздуха горения с электроуправлением для твердотопливных котлов. Регулирует температуру потока рабочей жидкости от источника тепла до значения, установленного ручкой.

Технические данные:

• Диапазон регулирования : 30–90 °C
  • li>
  • Максимальная температура воды: 120 °C
  • Максимальная температура окружающей среды: 60 °C
  • Нагрузка на цепь: 100 – 1000 г.
  • Рабочее положение: горизонтальное, вертикальное.

Установка регулятора:

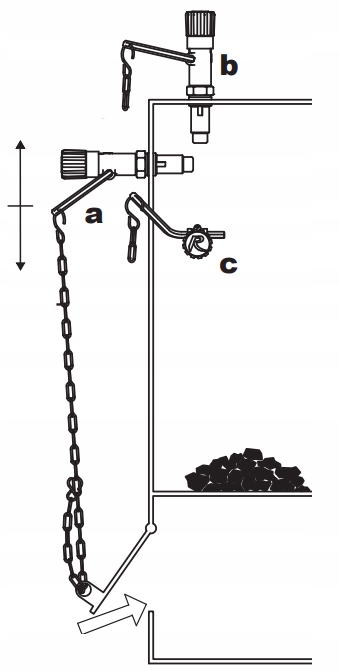

Прикрутите регулятор с внешней резьбой ¾ дюйма к соединению котла с внутренней резьбой ¾ дюйма. Загерметизируйте резьбу (например, герметизирующей замазкой Siseal, тефлоновой лентой...). Установите регулятор в такое положение, чтобы при горизонтальной установке (а) выступ для размещения тяги был направлен вниз, при вертикальной установке (б) - вперед, а при боковой горизонтальной установке ( в) - в направлении вверх. Снимите пластиковую транспортировочную трубку и замените ее шестиугольным рычагом, направив вперед сторону, на которой нет просверленного отверстия. Затянув винт, зафиксируйте тягу в таком положении, чтобы ее свободный конец находился над держателем цепи на дверце котла, а плечо рычага находилось как можно ближе к горизонтальному положению (в зависимости от возможностей шестигранного элемента). Вставьте цепь в отверстие рычага регулятора, при этом больший крючок должен быть постоянно прикреплен к цепи. Проденьте другой конец цепи через ручку на дверце котла и прикрепите свободный конец к висящей цепи с помощью свободного крючка. Убедитесь, что цепь висит свободно и рычаг движется без сопротивления (при повороте ручки). При установке манометра в положение (а) используйте шкалу, расположенную ближе к котлу. При установке в положениях (б) и (в) пользуемся той шкалой, которая расположена дальше от котла.
