5 шт. ультразвуковой модуль измерения расстояния для Raspberry Pi QV
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 50
Заказывая «5 шт. ультразвуковой модуль измерения расстояния для Raspberry Pi QV» данное изделие из «КОНТРОЛЬ» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Функция:
1. Этот мод подходит для Raspberry Pi и т. д., стабильная производительность, невидимая зона 2 см, точное измерение расстояния.
2. Подходит для студентов, инженеров, техников, фабрик, любителей электроники DIY и т. д.
3. Строгий контроль качества и гарантия качества, высокий коэффициент безопасности, можно использовать со спокойной душой.
4. Большой размер, легко носить с собой и хранить, удобен в использовании и имеет хорошую производительность.
5. Использование качественных материалов, прочных и долговечных, имеет длительный срок службы.
Спецификация:
- Тип изделия: ультразвуковой модуль измерения расстояния
- Материал: синтетический картон
- Назначение: точный диапазон, подходит для платы разработки MCU
- Рабочее напряжение: 5 В постоянного тока.
- Рабочая частота: 40 кГц.
- Рабочий ток: 15 мА.
- Выходной уровень: 0–5 В.
- Угол индукции: меньше и равен 15.
- Диапазон: прибл. 2 см–4 метра/0,8 дюйма. -13,1 фута (пиковое значение).
- Высокая точность: прибл. до 0,3 см/0,1 дюйма.
- Слепая зона: прибл. 2 см. / 0,8 дюйма.
- Входной сигнал триггера: импульс TTL 10 мкс.
- Выходной сигнал эха: выходной сигнал уровня TTL, пропорциональный дальности.
- Режим подключения платы: VCC (вход). ), Trig (терминал управления), Echo (терминал приема), GND (земля).
- Как использовать этот продукт: порт управления передает высокий уровень выше 10US, и вы можете дождаться высокого выходного уровня на принимающем порту. Как только вы получите выходной сигнал, вы можете запустить таймер для отсчета, и когда порт станет низким, вы сможете прочитать время. Значение устройства в этот момент — это время этого диапазона для расчета расстояния. Такое непрерывное периодическое измерение может получить значение вашего мобильного измерения.
- Принцип работы модуля:
- (1) Используйте ввод-вывод для запуска изменения диапазона и подачи сигнала высокого уровня. не менее 10 мкс;
- (2) Модуль автоматически отправляет 8 прямоугольных волн частотой 40 кГц и автоматически определяет, возвращается ли сигнал;
- (3) Сигнал возвращается и высокий уровень уровень вывод через IO. Длительность высокого уровня – это время от ультразвуковой волны до возврата. Расстояние испытания равно (время высокого уровня x скорость звука (340 м/с))/2
Список комплектации:

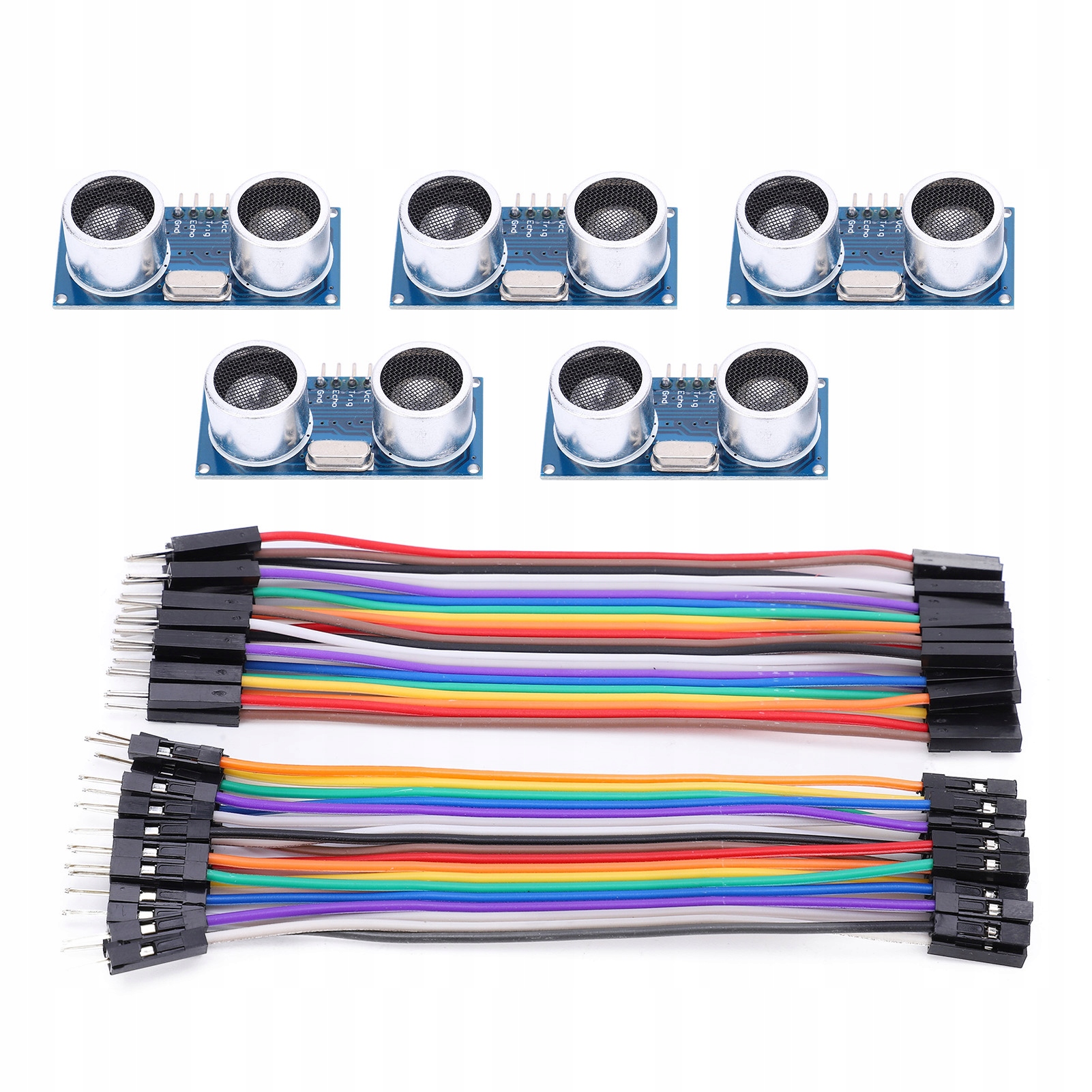

- 5 ультразвуковых модулей измерения расстояний, 2 соединительных кабеля
