АНАЛОГОВЫЙ UNIPHONE SIGNO ДЛЯ НЕСКОЛЬКИХ МЕСТА ДЛЯ 4, 5, 6-ПРОВОДНЫХ УСТАНОВОК URMET

МОДЕЛЬ: URMET SIGNO 1140/41

✔Мультитенантное переговорное устройство SIGNO – это современное переговорное устройство, адаптированное для установки в 4-, 5- и 6-проводные аналоговые системы, т.е. 4+n, поэтому его можно использовать в одной установке с аналоговыми гарнитурами мод. 1131, мод. 1132, мод. 1133 и мод. 1140.

✅ Имеет функцию разговора и кнопку открытия двери.

✅ Дополнительно на переговорном устройстве имеются 3 независимые функциональные кнопки для использования. установщиком может использоваться для различных дополнительных функций, например:

• открытие второй электрозащелки, ворот

• включение освещения на лестничной клетке,

• вызов другого переговорного устройства (домофона),

• управление освещением на лестничной клетке
/ul>

✔ Модель доступна в белом цвете, обозначение: 1140/1 (с 1 функциональной кнопкой вместо 3). Это можно найти в нашем предложении.

Внимание!

Перед покупкой проверьте, работает ли переговорное устройство с установленным в здании пультом управления. Также следует обратить внимание на тип панели управления (аналоговый/цифровой) и количество проводов в установке.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

• Тип: аналоговый
• Способ монтажа: Многопроводная система (4+n)
• Размеры: 225 х 80 х 40 мм (высота/ширина/глубина)
• Количество кнопок: 1 (открытие двери) + 3 (функциональные)
• Корпус из качественного АБС-пластика
• Цвет: черный
• Элементы корпуса соединяются с помощью защелок

Унифон предназначен для работы в 4-, 5- и 6-проводной аналоговой системе.< /h2>

ХАРАКТЕРИСТИКИ SIGNO 1140/41

• Мофон с кнопкой открытия двери и 3 дополнительными функциональными кнопками,

• Имеет дополнительный динамик для сигнала вызова

• Переговорное устройство предназначено для работы в 4, 5 и 6-проводной аналоговой системе.

• Домофон отличается простотой установки и использования.

* Переговорное устройство может быть оснащено регулятором громкости сигнала вызова 1140/53

3 ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИОНАЛЬНЫЕ КНОПКИ

Функциональные кнопки независимы друг от друга и могут использоваться установщиком для различных дополнительных функций, например:

• вызов другого переговорного устройства ( домофон),

• включение света в подъезде,

• открытие второй электрозащелки, ворот,
• управление светом на лестничной клетке.

В КОМПЛЕКТ СОДЕРЖИТ

• Первоначально упакованный унифон URMET SIGNO 1140/41.
• Инструкцию по установке и схему подключения.
• Винты и крепежные штифты.

СБОРКА/УСТАНОВКА

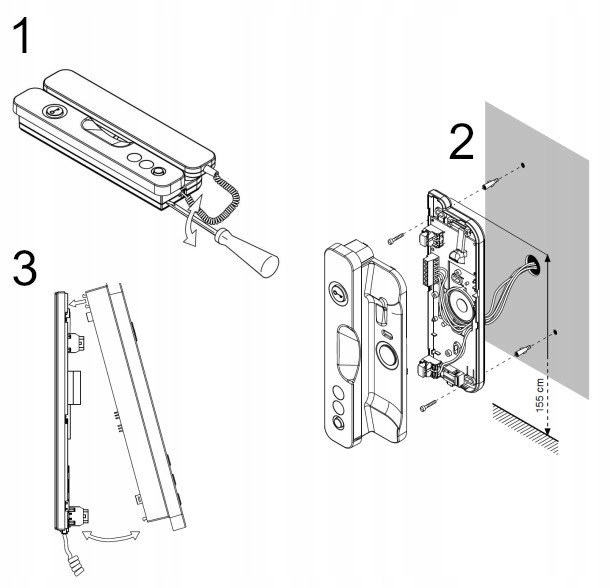

Для установки переговорного устройства в подвесном варианте выполните следующие действия:

1) Разверните корпус переговорного устройства, освободив пластиковые защелки с помощью отвертки (рис. 1).

2) Закрепите переговорное устройство на стене с помощью двух настенных дюбелей, входящих в комплект поставки переговорного устройства (рис. 2).

3) Проведите кабели через отверстие в задней части унифона.

4) Укоротите провода до необходимой длины и изолируйте их концы.

5) Подключите концы проводов к соответствующим клеммам разъема унифона.

5) Подключите концы проводов к соответствующим клеммам разъема унифона.

p>

6) Снова соедините обе части корпуса (рис. 3).

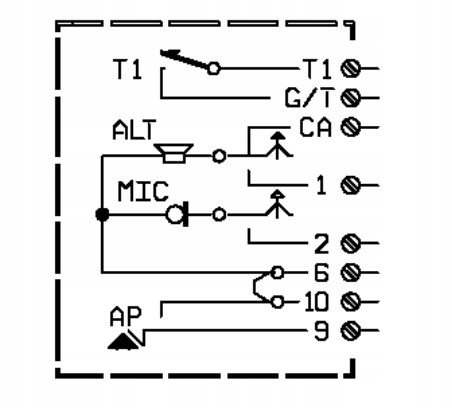

ОПИСАНИЕ КАБЕЛЬНЫХ КЛЕММ

Внутри переговорного устройства, после снятия корпуса, на печатной плате находится клеммная колодка, используемая для подключения устройства к системе. Функциональные кнопки имеют независимые контакты.

T1 - выход 1 функциональной кнопки

G/T - общий вывод функциональных кнопок

CA - вызов

1 - линия громкоговорителя

2 - линия микрофона

6, 10 - земля

9 - линия электрозащёлки
