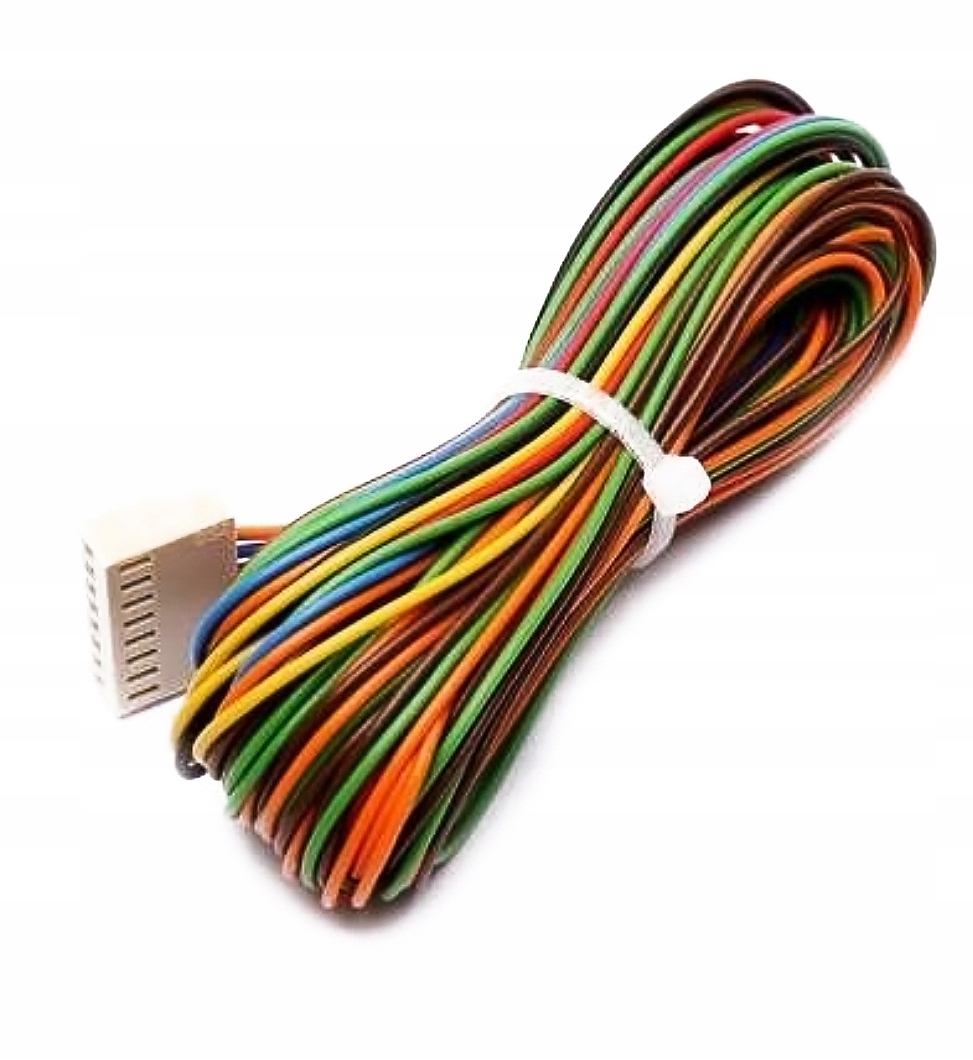

Жгут с электронным модулем для фаркопа.

Модуль WH0 — это самый простой контроллер освещения прицепа в самой экономичной конфигурации.

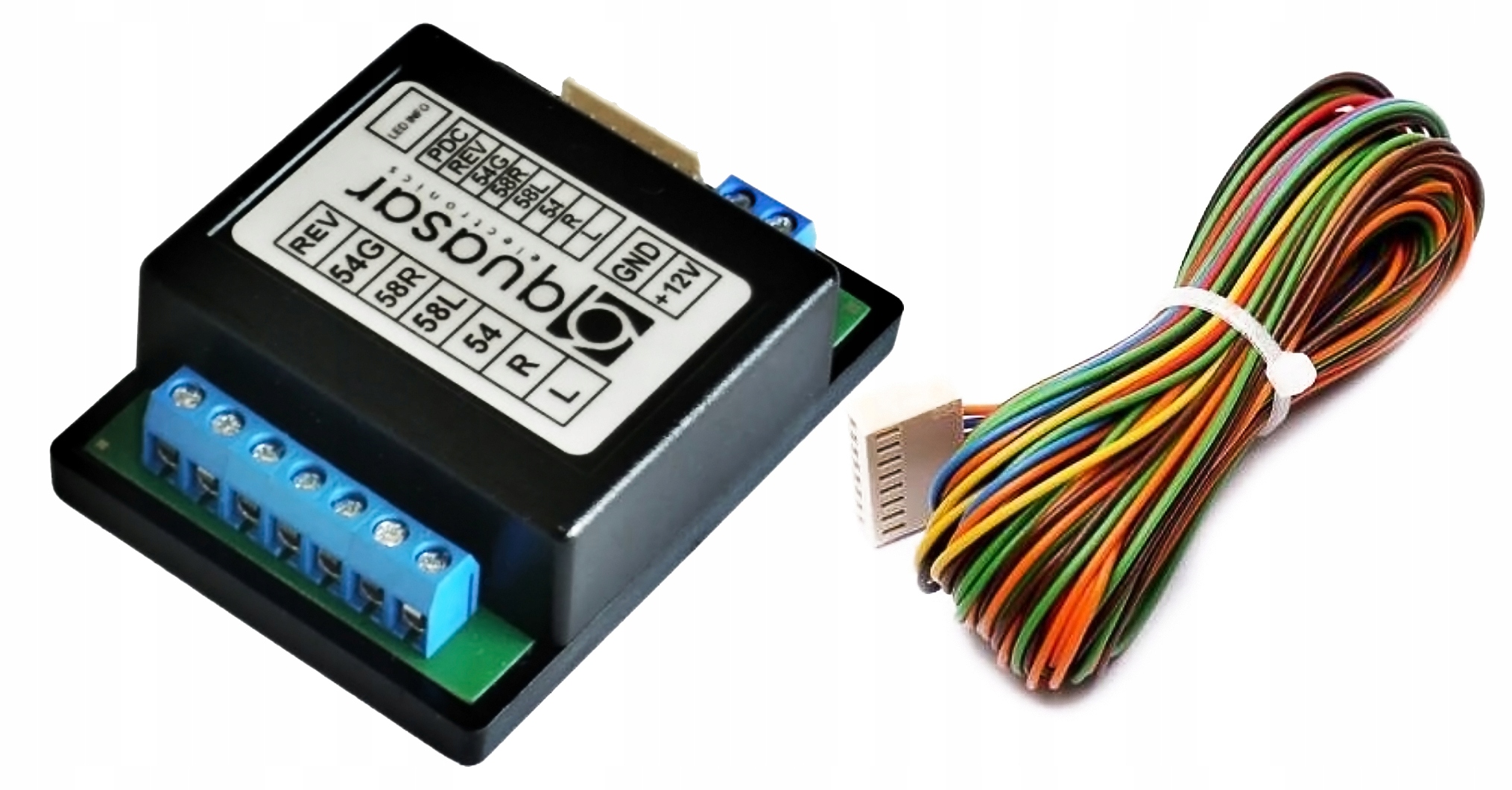

Состав комплекта:

УСТАНОВКИ НА ПРИЦЕПЕ 7-контактный и 13-контактный

Это самый простой модуль с минимальным количеством аксессуаров по минимальной цене.

Применение:

Основные возможности:

→Возможность подключения 13-контактной розетки

→Предназначен для установки в автомобили с лампами и светодиодами

→В машине не выключаются противотуманные фары

→Фонарь заднего хода

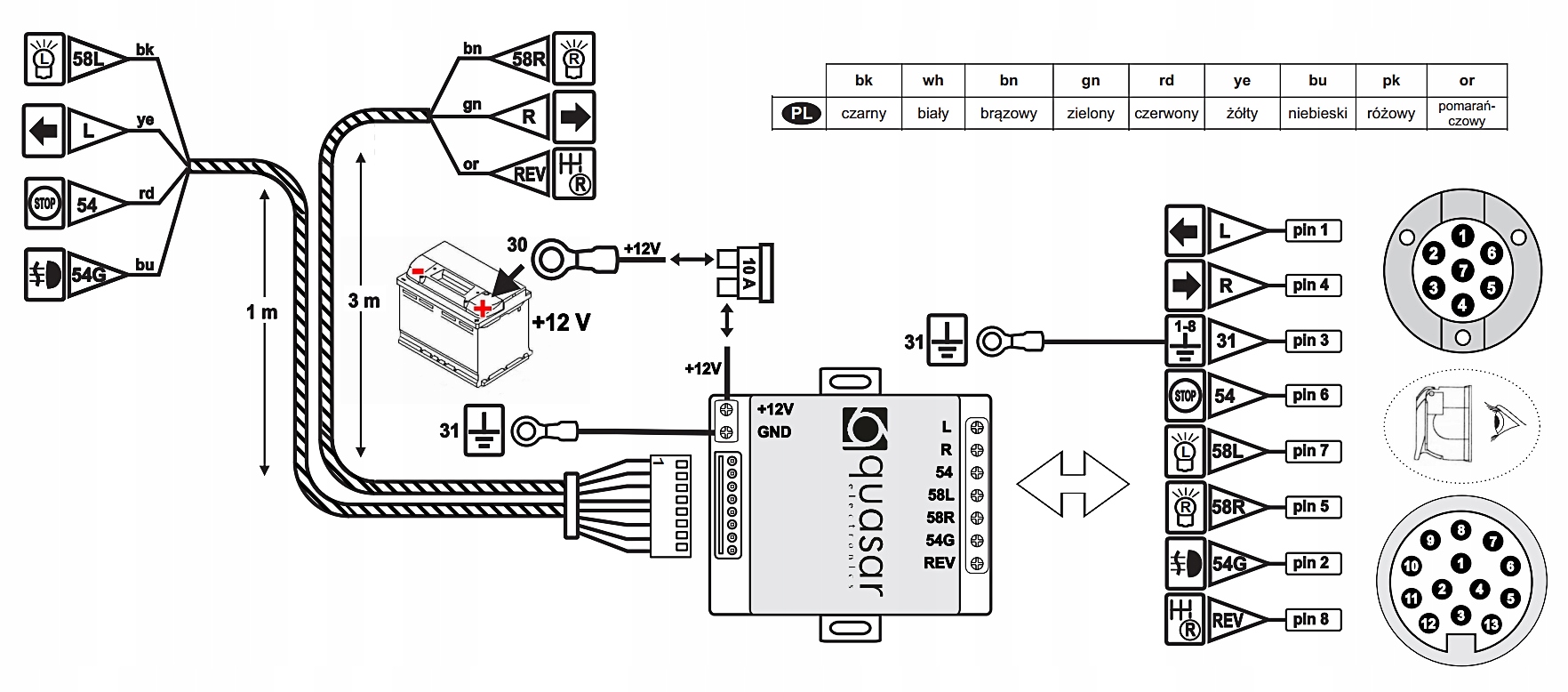

Схема подключения модуля хука wh0

Краткое описание:

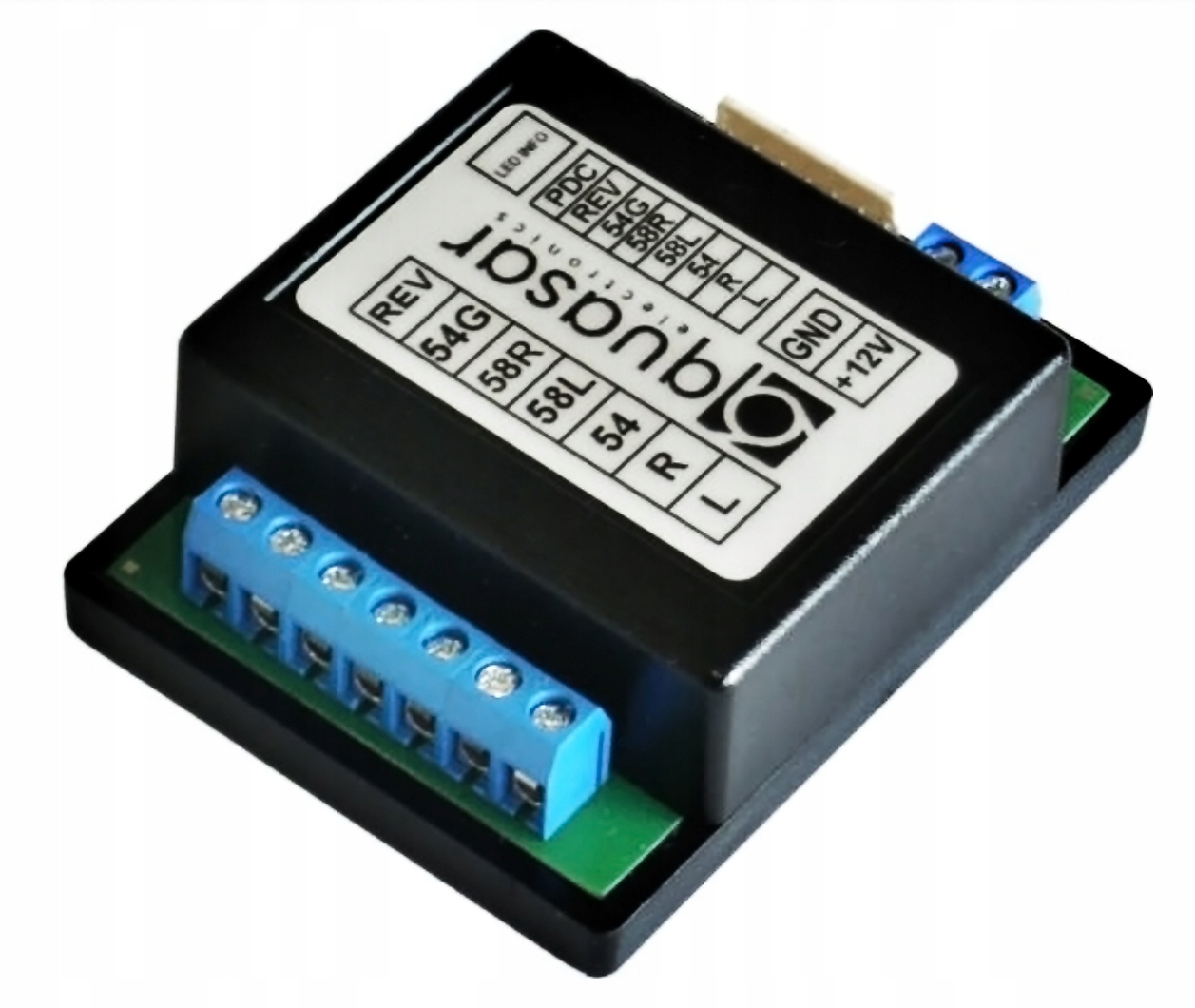

Модуль WH0 — самый простой контроллер освещения прицепа в самой экономичной сборке.

Модуль разработан для подключения 8-проводной установки прицепа (т. е. с фонарями заднего хода) и должен использоваться с 13-контактной розеткой, но может использоваться с Розетка 7-контактная (тогда без поддержки фонарей заднего хода).

Следует отметить, что данный модуль адаптирован как к ламповому, так и к светодиодному освещению автомобиля и тоже работает корректно. при управлении освещением типа ШИМ в автомобиле (т. е. когда один провод используется для сигнализации двух лампочек, например, "стоп" и "положение").

Модуль не нагружает схему электромобиля, поскольку ток потребления от луча на каждом из сигнальных входов составляет примерно 1мА, что исключает вмешательство в работу электронной системы автомобиля. Его можно подключать как к лампам накаливания, так и к светодиодам». Модуль является наиболее экономичным решением, предназначенным для монтажа 13-проводных установок. Упаковка модуля имеет небольшие габариты и вес, что дополнительно выгодно при доставке.

ПРИМЕЧАНИЕ: В комплект не входят розетка (для подключения прицепа) и выходные кабели (к розетке или блоку питания).
