Универсальный руководитель тестирования

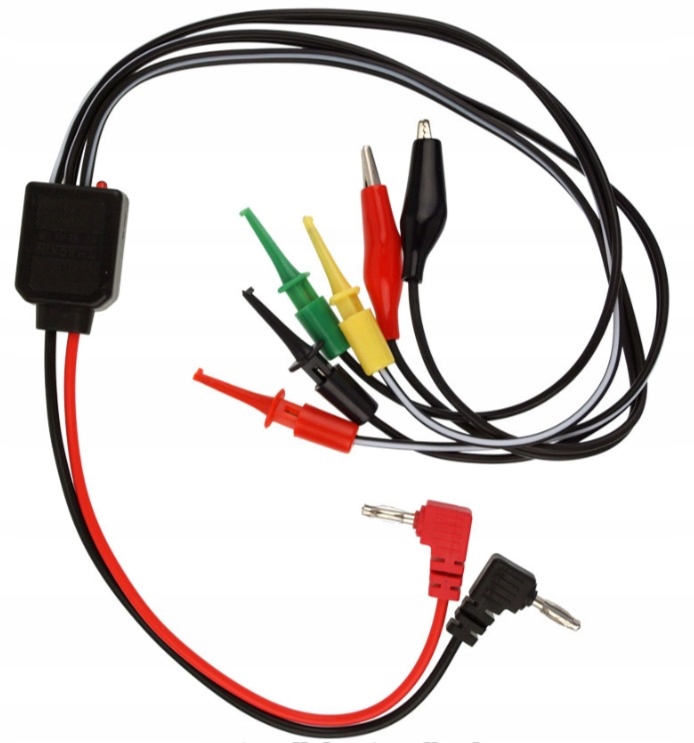

Универсальный тестовый кабель – кабель, предназначенный для универсальных счетчиков или лабораторных источников питания. С одной стороны кабель заканчивается штекерами типа «банан» диаметром 4 мм, подходящими, например, для измерительных приборов или выходов лабораторного источника питания. Комплектуется 2 зажимами типа «крокодил» + 2 крючками + 2 крючками с делителем напряжения.

Универсальный сервисный кабель чаще всего используется для вывода лабораторного блока питания. Вставьте красный и черный штекеры типа «банан» диаметром 4 мм в выходную розетку лабораторного источника питания постоянного тока. С другой стороны, у нас есть 3 пары выходов напряжения питания. В зависимости от необходимости мы можем использовать зажимы-крокодилы или крючки для подачи напряжения на устройство или электронный модуль. Дополнительная третья пара зеленых и желтых крючков представляет собой выходное напряжение делителя напряжения 2:1, например, если входное напряжение установлено на 10 В, выходная пара зеленого и желтого крючков имеет напряжение 5 В (в два раза ниже).

технические данные:

• универсальный размер или кабель питания
• производитель: Zhaoxin
• общая длина: 58 см< /li>
• Максимальное входное напряжение: 30 В постоянного тока.
• Вход:

  ▶ штекер типа «банан» 4 мм, красный + черный цвет.

• Выход:

  ▶ красный. зажим «крокодил» + черный

  ▶ красный крючок + черный

  ▶ желтый + зеленый крючок (выход с делителем напряжения /2)

• применение:

  ▶ для мультиметров, мультиметры в качестве тестового кабеля

  ▶ для лабораторных блоков питания
