Універсальний USB програматор XGecu T56

XGecu T56 - универсальный, сверхбыстрый программатор микроконтроллеров, EPROM, EEPROM и флэш-памяти (типа NOR и NAND) и логических матриц PAL /GAL. Кроме того, программатор позволяет тестирование памяти SRAM и логических схем TTL/CMOS.

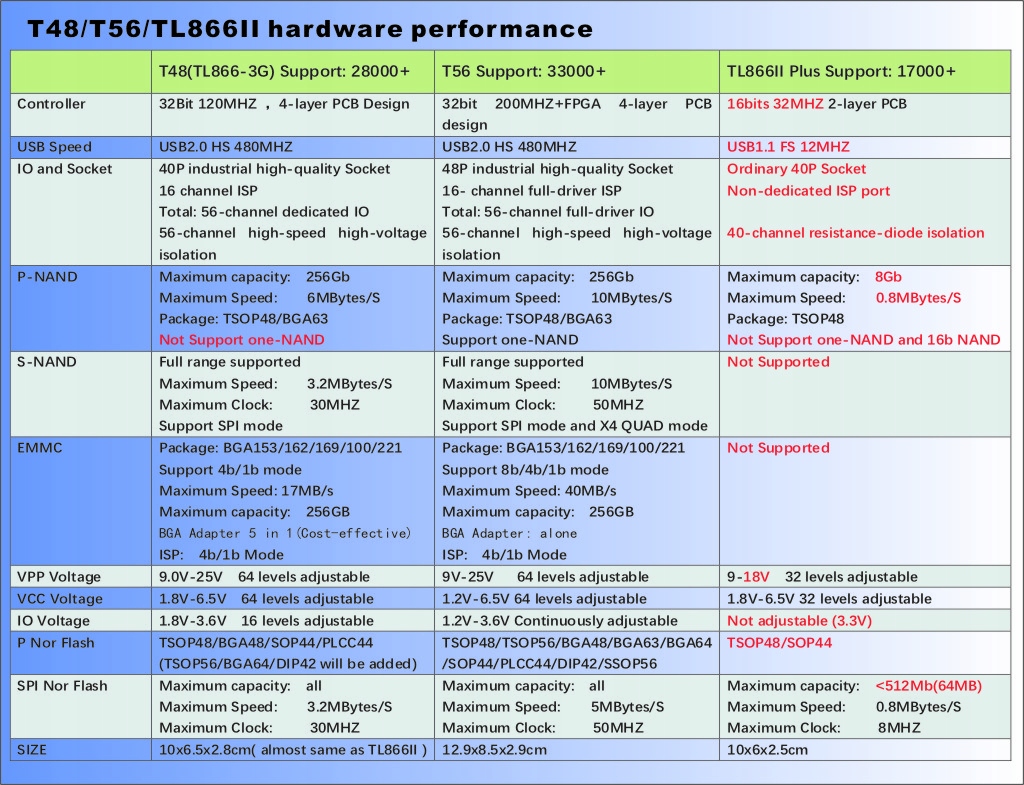

Это есть самый мощный продукт семейства XGecu. Более быстрая и продвинутая версия популярной и очень успешной модели XGecu TL866II Plus и последняя немного уменьшенная и более дешевая версия — модель XGecu T48.

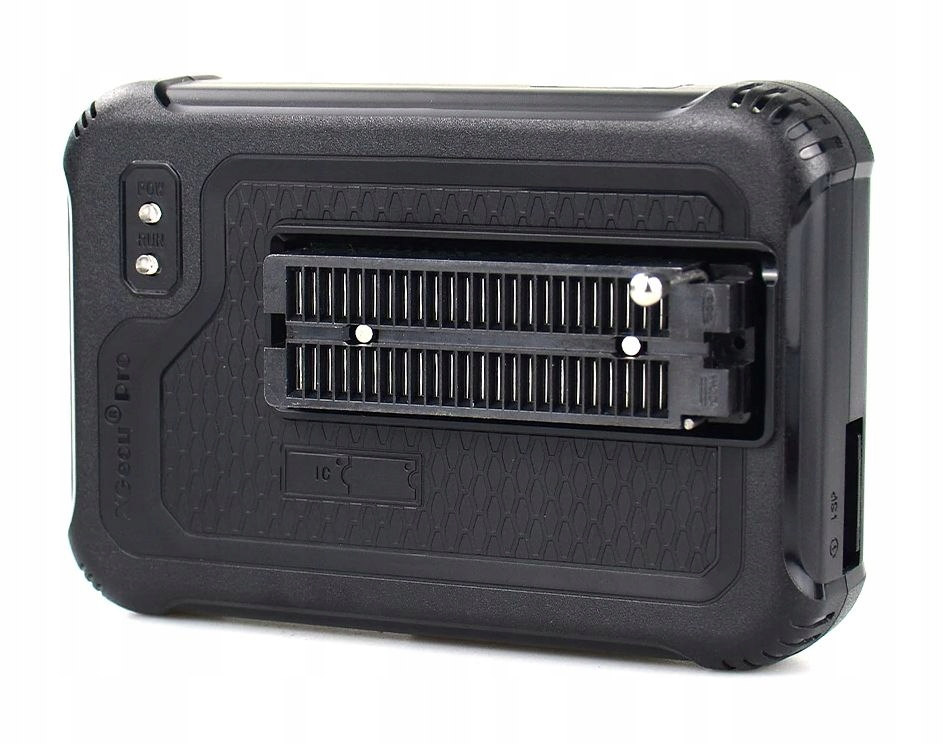

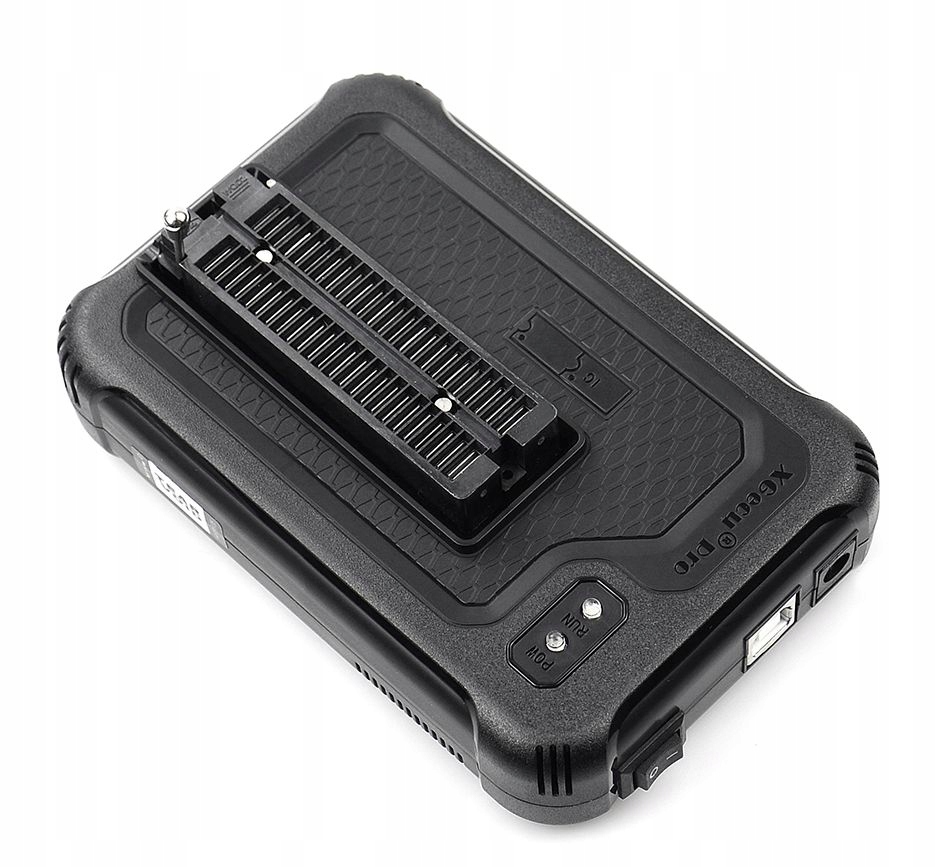

Модель Т56 получила новый, более прочный корпус и, самое главное, 48-контактную профессиональную розетку ZIF (вместо 40-контактной как и в предыдущих моделях).

Это устранило необходимость использовать дополнительный промежуточный адаптер для систем с более чем 40 контактами и включенным использование универсальных адаптеров для всех 48 контактов (например, TSOP48-PDIP48, SOP44-PDIP44, PLCC44-PDIP44, TQFP44-PDIP44, TQFP48-PDIP48 и др.).

Дополнительный полностью управляемый 8-контактный разъем обеспечивает прямую поддержку 56-контактных систем.

Существуют TSOP56, SSOP56, BGA48. , BGA63, BGA64, BGA153/169, адаптеры VGA/HDMI. Архитектура адаптеров открыта и обнародована производителем.

Все 56-контактные имеют определение контактов (программист показывает, какие контакты системы не контактируют правильно)

В модели Т56 также увеличена скорость чтения и программирования.

Наиболее важные функции:

- питание от 32-битного микроконтроллера 200 МГц + Xilinx SP6 FPGA

- связь с компьютером через USB2.0 HS 480МГц

- оснащен профессиональным 48-контактным разъемом ZIF + дополнительным 8-контактным разъемом

- все 56-контактные имеют полный контроль (все контакты могут стабильно работать даже на частоте 50МГц)

- стабильный 8-контактный интерфейс для программирования в системе< /b > (интерфейс внутрисхемного программирования) с возможностью использования лент более 30 см со стабильной связью на частоте 25 МГц (серия 25/EMMC, запрограммированная в системе, может работать с максимальной тактовой частотой частота 40-50МГц)

- 64 уровня регулировка напряжения Vcc в диапазоне 1,2-6,5В

- 64 уровня Vpp регулировка напряжения в диапазоне 6,5-25В

- плавное регулирование уровней I/O в диапазоне 1,2В-3,6В

- плавное регулирование > Токовая защита Vcc в диапазоне 120-320мА

- ток потребления <500мА при 5В от USB порт - с одним программатором, схема не требуется внешний источник питания)

- дополнительный (защищенный) разъем питания 5В-5,5В 500мА используется для массового программирования ( несколько программистов).

- Скорость записи систем EMMC на уровне: 12МБ/с-25МБ/с , чтение: 14 МБ/с-45 МБ/с b>

- функция автотестирования каждого сигнала Vpp/Vcc/GND/IO

Программатор работает на то же проверенном приложении, что и модели TL866II Plus и T48 (начиная с версии 10.0), и поддерживает гораздо большее количество систем > (для версии программы V10.13 количество систем, поддерживаемых моделью TL866 II Plus, составляет 16 216, а программатором T56 – 23 141).

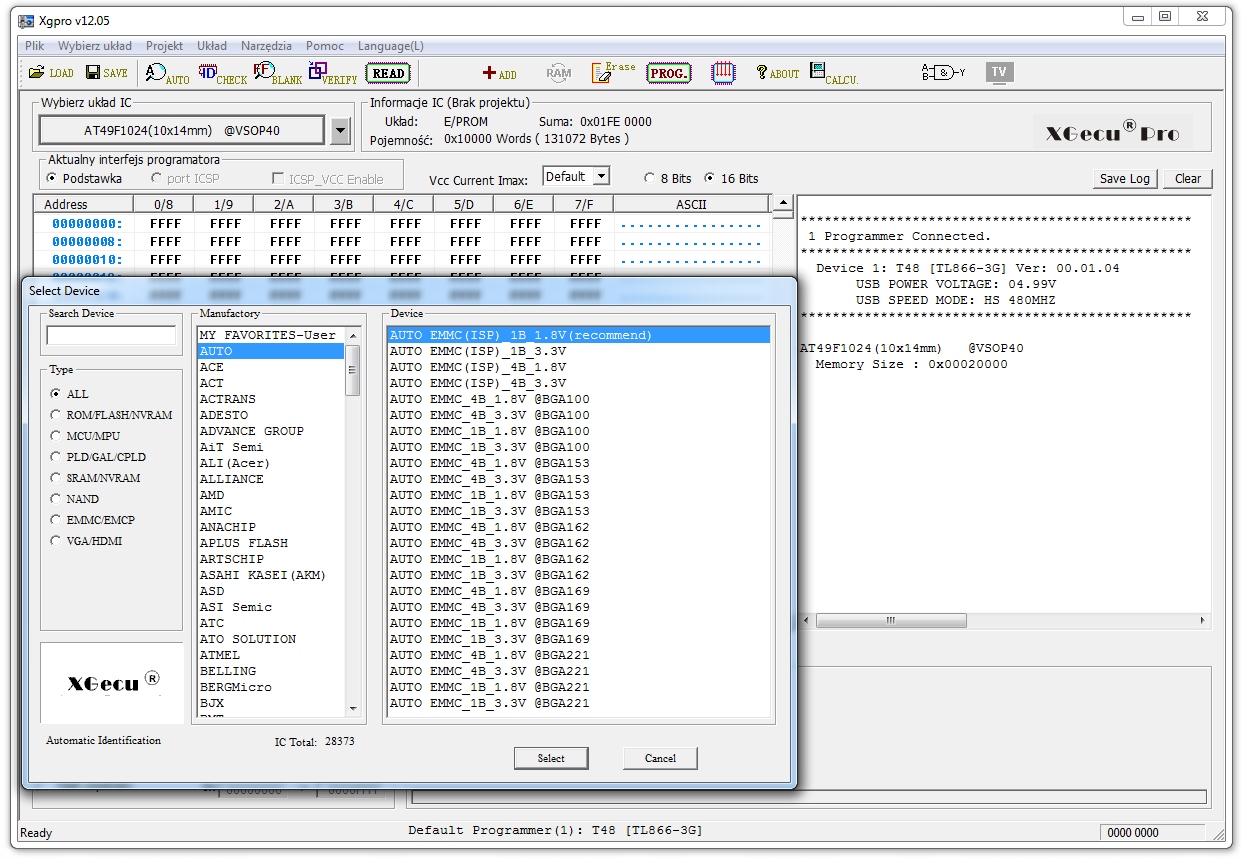

Программное обеспечение программатора XgPRO работает под управлением Системы Windows (Win 2000/Win XP/Win 2003/Win2008/Win Vista/Win7/Win8/Win10 32- и 64-разрядные версии), а также поддерживает польский язык.

имеет интуитивный пользовательский интерфейс и позволяет автоматическую настройку напряжения питания - поэтому вам не нужно ничего настраивать вручную, и можно вручную увеличивать/понижать напряжения Vcc и Vpp для памяти EPROM b>

Программист подключается к ПК через порт USB с помощью прилагаемого кабеля USB A/B. и не требует дополнительного источника питания.

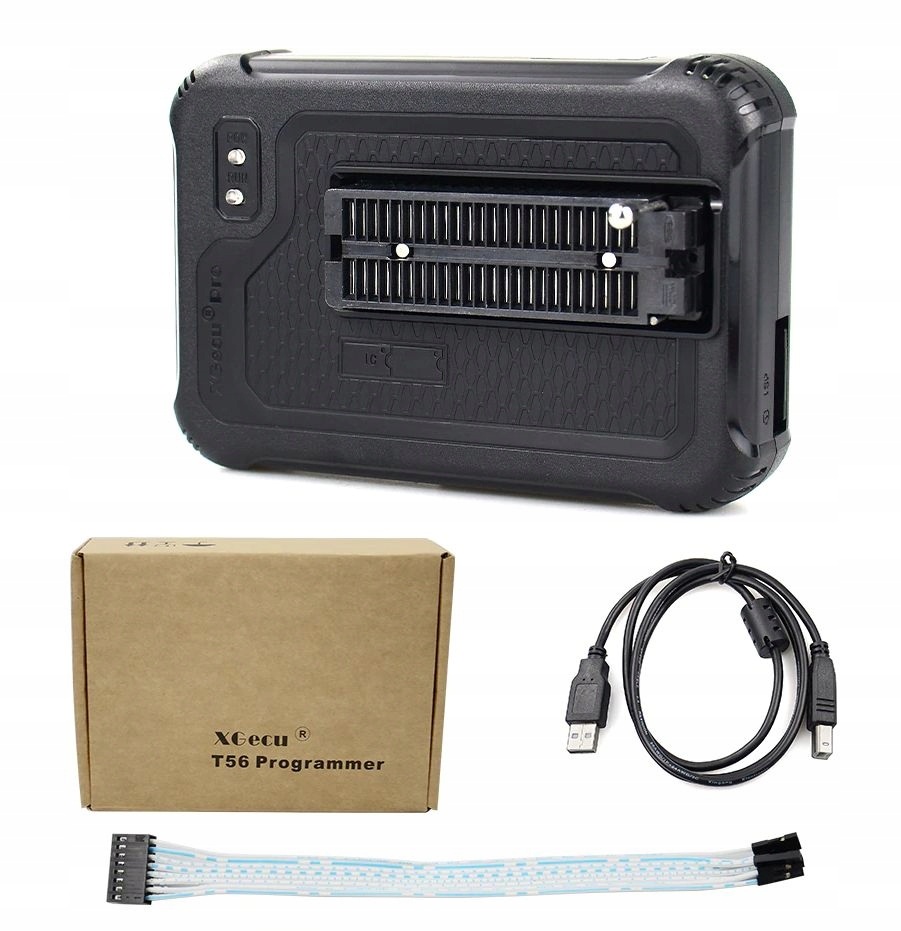

В комплект входят:

- USB-программатор XGecu T56

- USB-кабель A/B для подключения к компьютеру / Источник питания USB

- 6-контактный кабель ICSP
