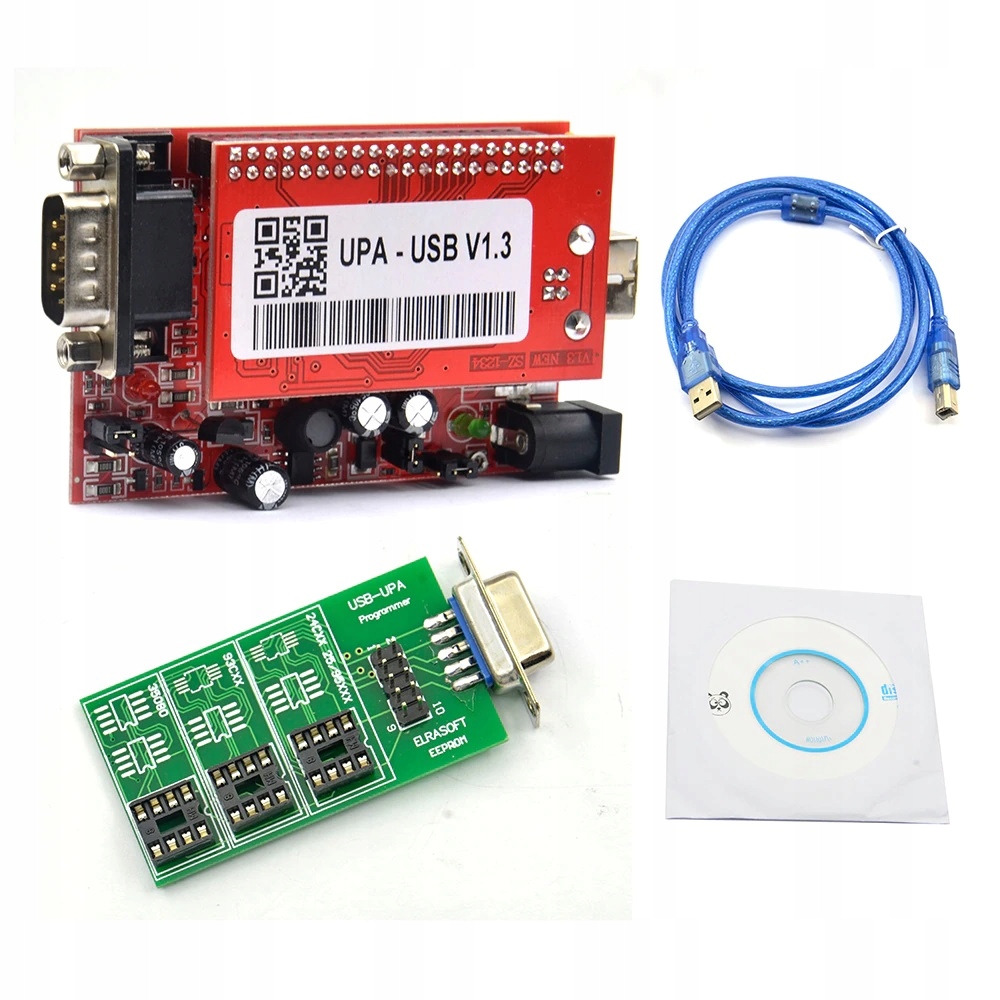

upa usb v1.3 eeprom ecu программист

upa-usb Это полный набор со всеми адаптерами, основное устройство может быть непосредственно подключено к базе Elra-Soft UUP (UPA-USB) или опционально DB9 1: 1 Удлинитель. Это оснащено 40 -дюймовым гнездом ZIF для всех узких и широких устройств, устройств, а также из 16 -контактного SOIC ZIF (150 млн, узкого) гнета, чтобы покрыть наиболее часто используемые устройства

Конфигурация Устройства выполняются с использованием специальных ключей конфигурации, которые делают работу удобной и безопасной по сравнению с ручной проводкой

Дополнительные пакеты могут быть покрыты общепринятыми адаптерами, подключенными к 40 -контактным гнездам

Основное устройство дополнительно содержит 10 -контактный разъем ISP, где он содержит адаптеры ISP, можно подключить с помощью стандартного кабеля 1: 1 Flatribbon (в комплекте). Прикрепленные адаптеры PLCC ISP должны быть размещены непосредственно на припаянный чип целевого устройства, благодаря которой работа удобна и безопасна по сравнению с пайками или использованием зажимов, соединяющих все вручную. (Питание от WUUPS до ISP Цель может быть включена или выключена перемычкой рядом с разъемом ISP 10 PIN)

Программист устройства upa-usb v1.3 Информация об обновлении:

Поддержка MC9S12HY64/HA32

Added support for serial flash memory: A25L512/010/020/040/080/016/032, SST25VF512A/010A/020B/040B/080B/016B/032B, S25FL004A/008A/016A/032A/064A

Поддержка 24C1024, 24C1025

Mass Data Memory для фотографий 16F913-7/946, 12F629/675

Функция сценария getPage была добавлена ​​

Сценарий AutobudratedEvice (только устройства HC08)

добавил функцию getProgrammerFrameHildRl (AchildCtrlName: String): tcontrol

Функция сценария EnablePicmemoryarea была добавлена ​​(апрограмма, помощь, aconfig, акалибровка, aeeprom: boolean): логический;

Исправьте ошибку из функции сценария Programmevice, ReadDevice ... Когда она используется с фото

Исправить ошибку с помощью sethc08securitybytes (secytes: string) function

Исправьте ошибку с показанием 68HC11, если генератор не установлен на автомобиль

Обновленные файлы сценария

Программное обеспечение подписано в цифровом виде

upausb.sys USB -диск подписан в цифровом виде

eeprom

Просто подключите материнскую плату с программистом UPA напрямую или используя DB9 мужского/женского удлинительного шнура (1: 1). Вставьте правильный ключ конфигурации в розетку материнской платы и запустите программирование с помощью гнезда ZIF или SOIC. Вы также можете использовать прикрепленный DIL до 10PIN с плоской лентой, поместите его в гнездо ZIF и проводной SOIC или зажимы, чтобы использовать ISP оттуда

в телефоне Motorola MCU

Выберите адаптер, который вы хотите использовать, подключите плоский кабель к адаптеру (PIN1 всегда рекомендуется, как на кабеле, так и на адаптере), а также к 10-контактным интернет-провайдеру материнской платы. Выберите источник питания VCC от перемычки на материнской плате рядом с разъемом ISP (ON = Target, поставляемой UPA, OFF = Target получил свой собственный источник питания). Переместите адаптер через припаянный MCU PLCC на целевой печатной плите. (Без пайки, без обзора распины, без подсчета булавок, экономит много времени и неприятностей, а также позволяет более быстрая, точная и легкая работа)

Когда ваша мастерская оснащена нашим набором советов, у вас будет совершенно новый опыт UPA

stmicroelectronics st62 *:
