Наиболее важные функции:

• 1 конвертер RS232 и 1 RS485 Modbus в Ethernet.
• 1 конвертер RS232 и 1 RS485 Modbus в Ethernet.
• Блок питания поддерживает широкий диапазон входного напряжения 5–36 В постоянного тока.
• Поддержка TCP-сервера/клиента, UDP-сервера/клиента, https-клиента, виртуального COM.
• Поддержка Modbus RTU для Modbus TCP
• Поддержка Modbus RTU для Modbus TCP
• Поддержка Modbus RTU для Modbus TCP
• li>
• Поддержка CTS/RTS, управление потоком XON/XOFF
• Поддержка 1 последовательного порта RS-232, от 1 RS-485 до 1 самоадаптивного интерфейса Ethernet 10/100Base-T (X)< /li>
• Настройка через страницу веб-сервера, AT-команды и утилиту Windows

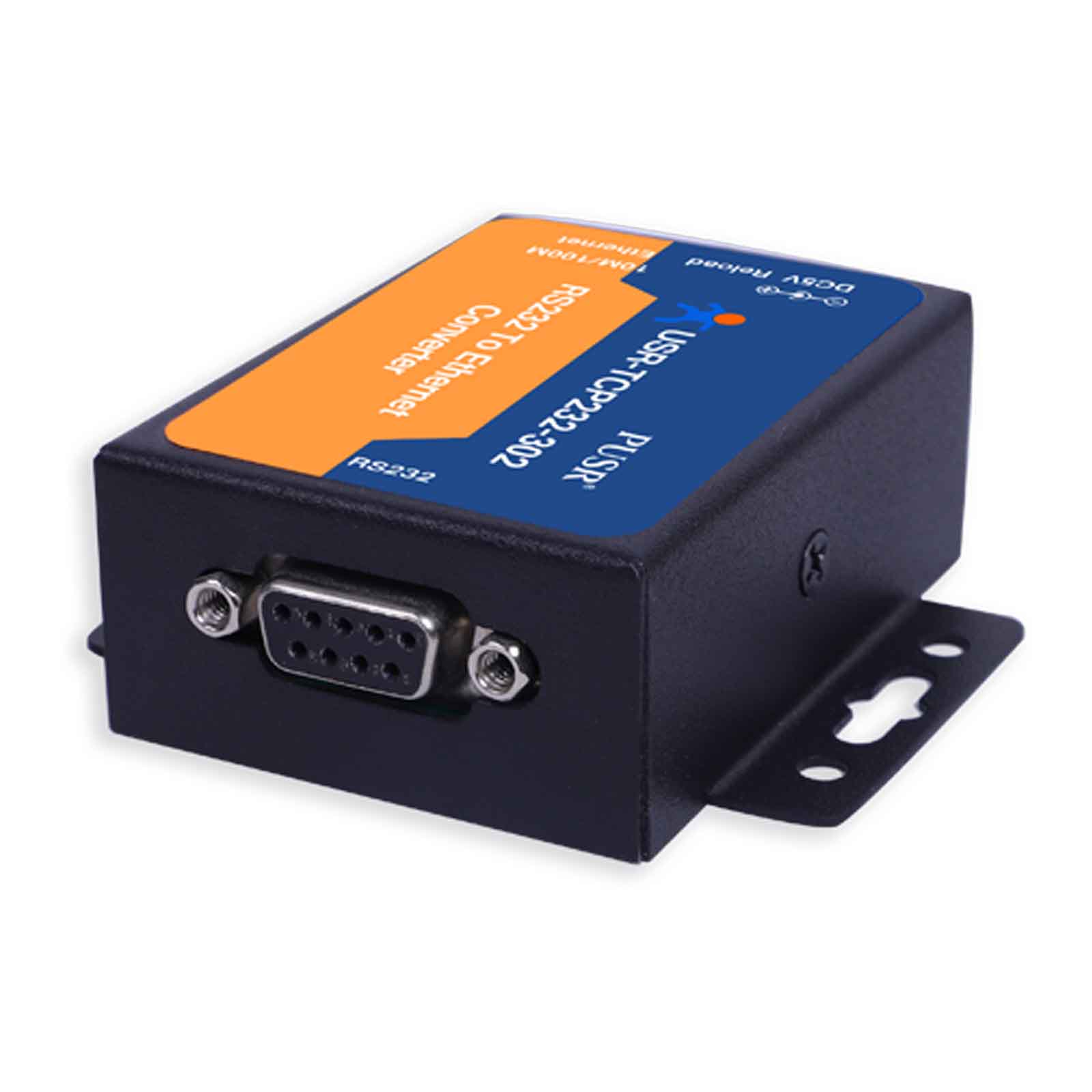

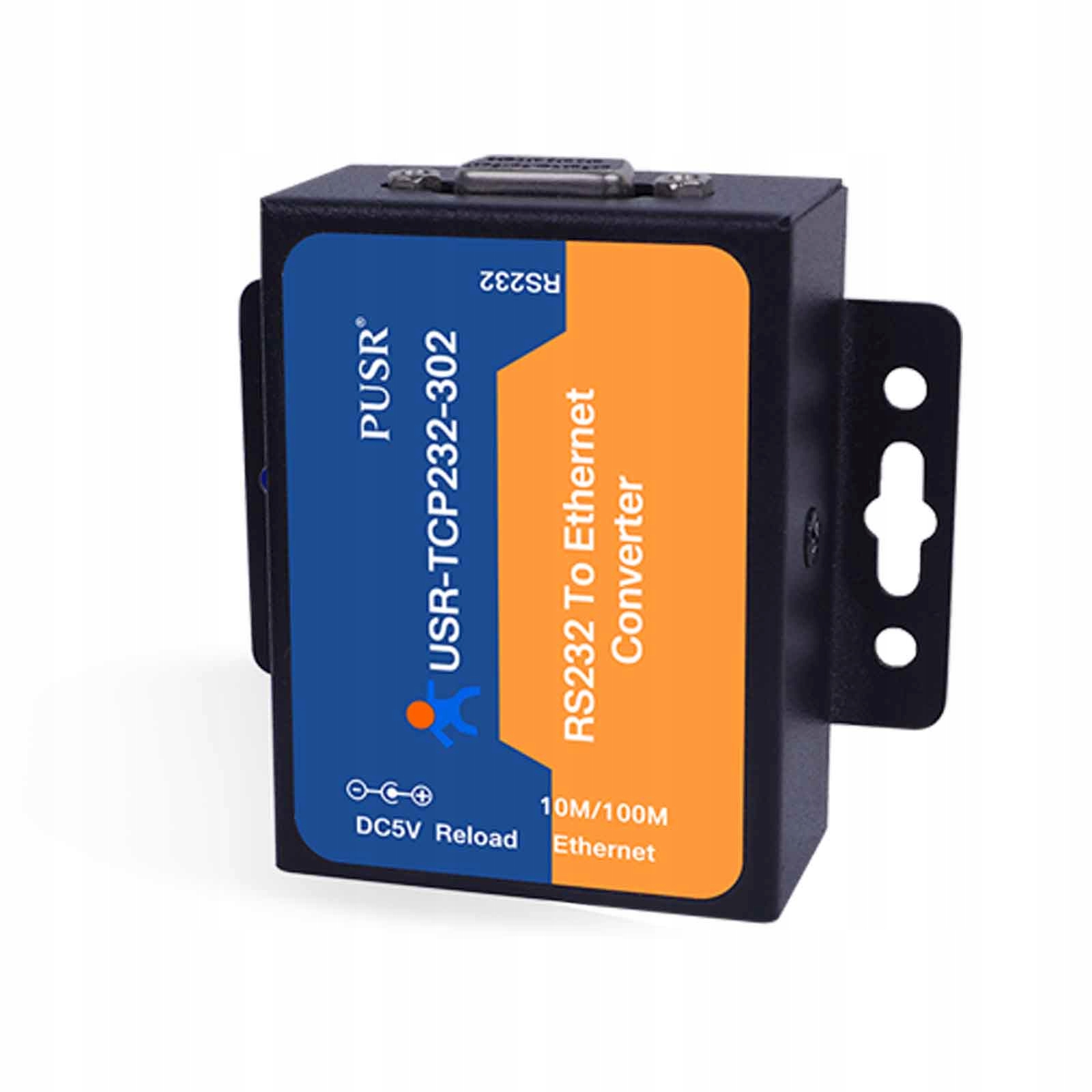

USR-TCP232-302 — промышленный медиаконвертер RS232 в LAN в металлическом корпусе.

Устройство обеспечивает прозрачную передачу данных.

Оно поддерживает протокол TCP IP. Устройство основано на решении TI Cortex M0.

Пользователь может использовать преобразователь для сетевой связи устройства.

Режимы работы:

• TCP-сервер — контролирует установленный порт и ожидает подключения TCP-клиента. Данные с последовательного устройства будут отправлены всем успешно подключенным TCP-клиентам.
• TCP-клиент — инициирует TCP-соединение с целевым IP-адресом, настроенным пользователем, и USR- TCP232-302 будет постоянно пытаться переподключиться, если TCP-соединение не удастся. Если USR-TCP232-302 успешно устанавливает TCP-соединение с TCP-сервером, он может реализовать двустороннюю прозрачную передачу данных между TCP-сервером и последовательным устройством.
• Режим UDP - передает последовательные данные с последовательного порта устройства на целевое сетевое устройство, используя соединение UDP. USR-TCP232-302 будет прослушивать порт и отправлять все полученные данные на последовательное устройство.
• клиент httpsD — может отправлять последовательные данные на сервер https в формате https (GET/ ПОСТ).

Скорость синхронной передачи данных

Динамическое изменение скорости передачи данных, бита данных, бита управления и стопового бита сервера последовательных устройств с помощью сетевых команд.

Функция пакета идентификации

Когда преобразователь RS232 в Ethernet USR-TCP232-302 работает как TCP-клиент, он может отправлять идентификационный пакет на TCP-сервер, который может быть идентификационным. Идентификационный пакет может представлять собой код IMEI, код ICCID и идентификационный пакет, редактируемый пользователем.

Последовательный и сетевой пакет контрольного сигнала

Преобразователи RS232 в Ethernet USR-TCP232-302 поддерживать нормальное соединение с сервером, регулярно отправляя пакеты пульса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Процессор: TI Cortex-M0
• Ethernet
• Номер порта: 1
• Стандарт интерфейса: RJ45
• Скорость: 10/100 Мбит/с, MDI/MDIX, автоматическое переключение между перекрестным и прямым подключением.
• Защита: электромагнитная изоляция 2 кВ, блокировка изоляции корпуса.
• Сетевой протокол: IP, TCP/UDP, ARP, ICMP, IPV4, HTTP
• Буфер: Отправка: 6 КБ, прием: 4 КБ
• Программное обеспечение
• Виртуальный последовательный порт (USR-VCOM): Windows 2000 или более поздняя версия (32-разрядная/64-разрядная версия)
• Конфигурация: Программное обеспечение для настройки компьютера, последовательные команды, встроенная веб-страница
• Последовательный порт
• Номер порта: 1
• Стандарт интерфейса: RS-232: гнездовой порт DB9
• Биты данных: 5, 6, 7, 8
• Биты данных: 5, 6, 7, 8
• Стандарт интерфейса: RS-232: гнездовой порт DB9
• Биты данных: 5, 6, 7, 8
• Стандарт интерфейса: RS-232: гнездовой порт DB9
• Биты данных: li>
• Стоповый бит: 1, 2
• Проверочный бит: Нет, четный, нечетный, пробел, отметка
• Скорость передачи данных: 600 бит/с ~ 230,4 Кбит/с
• Управление потоком: Нуль
• Буфер: Прием: 800 байт.
• Основной параметр
• Размер: 71 x 60 x 25 мм
• Рабочая температура: -25 ~ 75°C.
• Температура хранения: -40 ~ 105°C, относительная влажность 5 ~ 95%.
• Входное напряжение: 4,75–7 В постоянного тока.
• Рабочий ток: 150 мА при 5 В.
• Мощность: <1W
• Виртуальный последовательный порт (USR-VCOM): Windows 2000 или более поздняя версия (32-разрядная/64-разрядная версия)
• Конфигурация: Программное обеспечение для настройки компьютера, последовательное управление, встроенная веб-страница.
• Дополнительно
• Аксессуары: Питание 5 В, 1 А. поставка
• Сертификат:CE/FCC/RoHs
