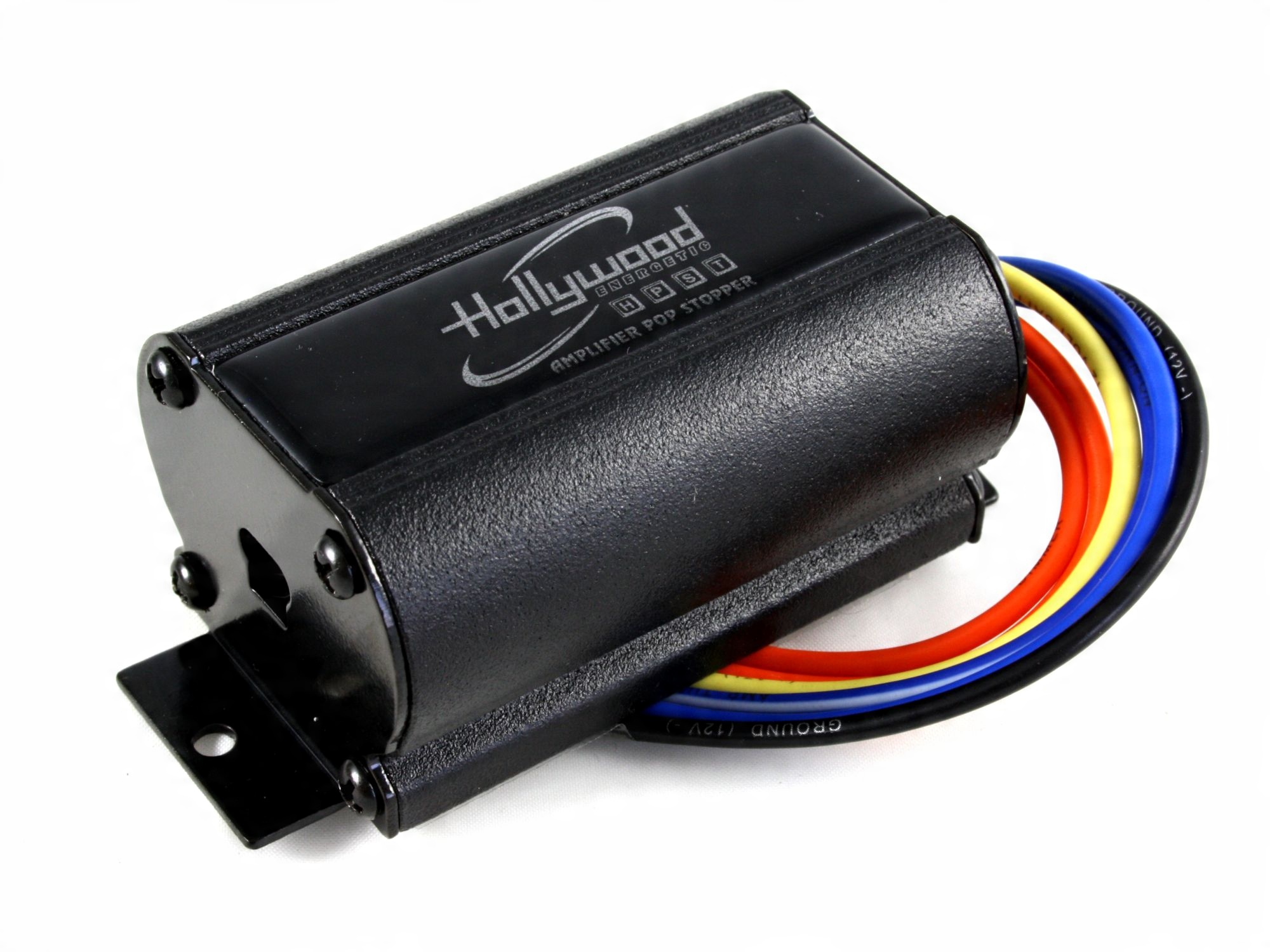

Hollywood HPST - подавитель помех

Устранитель помех, слышимых в динамиках (стуков) при включении и выключении аудиосистемы, содержит два независимых таймера

Hollywood Energetic HPST

Устранитель помех, слышимых в динамиках (стуков) при включении и выключении аудиосистемы. Hollywood HPST — это два независимых таймера в одном корпусе с возможностью одновременного использования обоих в одной аудиосистеме. Чтобы добиться желаемого эффекта, необходимо сначала тщательно проанализировать и определить источник помех (генерируют ли помехи усилитель или радиоплеер) и возникают ли они при включении или выключении аудиосистемы. Существует множество различных применений HPST. В этом руководстве представлено лишь несколько популярных примеров.

Маркировка проводов:

• Желтый: +12 В (постоянное питание)
• Черный: -12 В (масса источника питания)
• Синий: выход с задержкой включения для системы ВКЛ (Turn-ON Output) - макс. 300 мА, +12 В
• Синий-белый: триггерный вход для системы включения (триггер включения) — например, удаленный или ACC, +12 В
• Оранжевый: выход с задержкой выключения для системы ВЫКЛ (Turn-OFF Output) - макс. 300 мА, +12 В
• Оранжево-белый: триггерный вход для системы ВЫКЛ (триггер выключения) – например, удаленный или ACC, +12 В

ВНИМАНИЕ!

При необходимости нагрузить выходы (выход включения или выход выключения) током выше 300 мА, внешние реле, управляемые этими следует использовать выходные сигналы (рис. 4). Перегрузка выходов может привести к повреждению модуля.

Цепь включения (используется для устранения помех в динамиках, возникающих при включении аудиосистемы)

• Триггерный вход «Включение» - «Триггер» (сине-белый): обеспечивает входное напряжение +12 В, например, с выхода Remote или +ACC
• с задержкой переключения. «Выход включения» (синий): +12 В. напряжение (макс. 300мА) появится на этом выходе примерно через 3-4 секунды после подачи напряжения на триггерный вход.

Применение

Когда причиной помех при включении аудиосистемы является радиоплеер (Инструкция - рис. 1).

Данную систему можно использовать, когда при включении системы, работающей с внешним усилителем, нежелательно в динамиках появляются звуковые эффекты (хлопки), причиной которых является, например, нестабильность тракта радиосигнала при его включении (когда появляются кратковременные помехи от RCA-выходов магнитолы). Система допускает задержку включения усилителя (Дистанционная задержка) в зависимости от времени включения магнитолы.

Система OFF (используется для устранения помех в динамиках при выключение аудиосистемы)

• Триггерный вход выключения (оранжевый и белый): подача входного напряжения +12 В, например, от пульта дистанционного управления или +ACC
• Задержка выключения выход «Turn-OFF Output» (оранжевый): напряжение +12В (макс. 300мА) появляется сразу при подаче +12В на триггерный вход, при этом это напряжение отключится только примерно через 2 секунды после исчезновения напряжения на управлении

Приложение 1

Когда причиной помех при выключении аудиосистемы является радиоплеер (Инструкция - рис. 2) ).

Данную систему можно использовать в том случае, когда при выключении системы, работающей с внешним усилителем, в динамиках появляются нежелательные звуковые эффекты (стуки), причиной которых является, например , нестабильность тракта радиосигнала в момент его выключения (когда появляются кратковременные помехи со стороны RCA-выходов магнитолы). Система допускает задержку выключения радио, примерно через 2 секунды после выключения усилителя (из-за задержки на кабеле ACC, который включает/выключает радио). Если магнитола потребляет ток выше 300мА через кабель АСС, необходимо использовать дополнительное внешнее реле для увеличения нагрузочной способности линии +ACC для магнитолы.
