UT622E LCR RLC измерительный мост

UT622E LRC представляет собой ручной измеритель компонентов - катушек, резисторов и конденсаторов и их вторичных свойств: D (коэффициент потерь), Q (добротность), Θ ( фазовый угол в градусах), Θ (фазовый угол в радианах) и ESR (эквивалентное последовательное или параллельное сопротивление). Параметры компонентов измеряются переменным напряжением с выбираемой частотой 100, 120, 1000, 10000 Гц и выбираемой амплитудой 0,1 В, 0,3 В, 1,0 В, с выходным сопротивлением источника сигнала 100 Ом. Высочайшая точность измерения составляет 0,1%.

Видеопрезентация продукта:

https://youtu.be/x83FLBYunUk

https://youtu.be/cCIFV28bQR0

https: //youtu.be/Iu5C73f36Iw

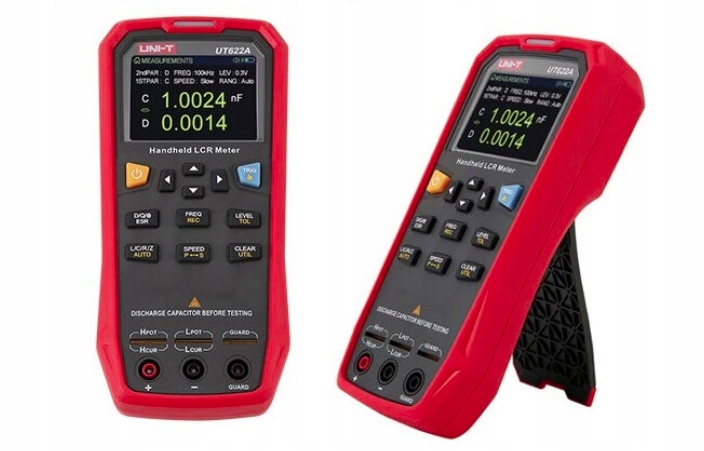

Устройство оснащено интуитивно понятным 2,8-дюймовым TFT LCD-дисплеем с регулировкой яркости подсветки на десяти уровнях, встроенным Li-Pol аккумулятором большой емкости 1800 мАч и разъемом miniUSB для зарядки и передачи данных на компьютер. Максимальное отображаемое значение при измерении первичных параметров составляет 99999, минимальное при измерении второстепенных параметров – 0,0001. Режим измерения – одно измерение, запускаемое кнопкой TRI или командой с ПК; или непрерывное измерение с регулируемой скоростью начала теста 20x/с, 5x/с, 2x/с. Конфигурация клемм 2+1 или 4+1 (после приобретения тестовых кабелей UTR-L100k-H).

Благодаря своей технологичности устройство подходит и для профессионального использования – в сочетании с компьютером (ПК) оно создает станцию ​​сортировки комплектующих по заданным параметрам и используется на производственных линиях, в лабораториях и т.п.

Ручные счетчики LCR серии UT622 обладают расширенными функциями, высокой точностью, скоростью и длительным временем работы в режиме ожидания. Благодаря легко читаемому и интуитивно понятному 2,8-дюймовому TFT ЖК-дисплею, аккумулятору большой емкости и тестовой частоте до 100 кГц эти измерители можно использовать для обеспечения длительной точности и удобства измерений в любых случаях. Они подходят для измерения и экранирования индуктивности, емкости и сопротивления в лабораториях, производственных линиях, точках технического обслуживания и т. д.

Технические данные:

• RLC-измеритель параметров первичных и вторичных компонентов.
• большой интуитивно понятный ЖК-дисплей TFT с подсветкой, 10 уровней яркости< /li> li>
• диапазон отображения до 99999
• максимальная точность 0,1%
• возможность выбора компонентов по заданному допуску
• измерение с помощью переменное напряжение 100, 120, 1000 или 100 000 Гц
• Измерение DCR
• выбираемое напряжение измерения амплитуды 0,1 В (среднеквадратичное значение), 0,3 В (среднеквадратичное значение), 1,0 В (среднеквадратичное значение)
• выбор эквивалентного режима (для Z 10кОм параллельно)
• автоматическая идентификация компоненты
• встроенный Li-Pol аккумулятор большой емкости: 1800 мАч
• питание + зарядка: питание 5В ± 0,25В, > 1А
• работает на одном заряде аккумулятора: типично 8 часов
• функции в режиме записи и статистика данных: AVG, MAX, MIN
• звуковой сигнал при нажатии кнопок: да, возможно вкл./выкл.
• возможность блокировки кнопок: да
• автоматическое выключение: да через 5, 15, 30, 60 минут или выключение
• интерфейс передачи данных: да mini USB
• скорость передачи данных на ПК: 9600/19200/38400 бод
• сравнение результатов акустических сигналов тревоги и оптических допусков: выключено, пройден, не пройден
• выбор звукового сигнала: короткий, длинный, два коротких
• сброс тестера обрыв или короткое замыкание: да
• установка значения допуска от номинального: От 1% до 20%, по умолчанию 5%.
• с учетом ингредиентов: все, совместимые, несовместимые

Диапазон измерения параметров первичного сопротивления:

тип // диапазон отображения // минимальное разрешение в диапазоне

• индуктивность L // 0,001 мкГн до 9999,9 Гн // 1 / 0,1 / 0,01 / 0,001 мкГн
• емкость C // 0,001 пФ до 99,999 мФ // 1 / 0,1 / 0,01 / 0,001 пФ
• сопротивление R // от 0,0001 Ом до 99,999 МОм // 0,0001 Ом
• общее сопротивление Z // от 0,0001 Ом до 99,999 МОм // 0,0001 Ом

Диапазон измерения параметров вторичного импеданса:

тип // диапазон отображения // минимальное разрешение в диапазоне

• Коэффициент затухания D // от 0,0001 до 9,9999 // 0,0001
• Коэффициент качества Q // от 0,0001 до 99999 // 0,0001
• фазовый угол в градусах Θ град // от -179,9° до 179,99° // 0,01°
• фазовый угол в радианах Θ рад // от - 3,142 рад до 3,1416 рад // 0,001 рад
• Эквивалентное сопротивление ESR // от 0,01 мОм до 999,99 Ом // 0,01 мОм

• дисплей: 2,8-дюймовый TFT-ЖК-дисплей с подсветкой
• диапазон отображения: максимум 99999
• точность: максимум 0,1%
• выбор компонентов в соответствии с установленный допуск: да
• измерение напряжения: переменный ток 100, 120, 1000 или 10000 Гц
• измерения амплитуда напряжения: 0,1 ВСКЗ, 0,3 ВСКЗ, 1,0 ВСКЗ.
• Передача данных на ПК: есть, после установки ПО на ПК.
• Электропитание: Li-Pol аккумулятор 1800мАч и ( или) Источник питания постоянного тока 5 В ± 0,25 В, > 1 А.
• автоматическое управление зарядкой: даже когда устройство выключено.
• интерфейс зарядка и данные: mini USB
• рабочая среда: температура от 5 до 35°C, влажность воздуха ≤80%°C
• вес без аккумулятора: 305 г
• размеры товар (высота х ширина х глубина): 190 х 90 х 44 мм.
• размеры упаковки: 225 х 220 х 63. мм
• Сертификация безопасности и ЭМС: IEC/EN61010-1: 2010, EN61326-2: 2013, EN61326-2-2: 2013

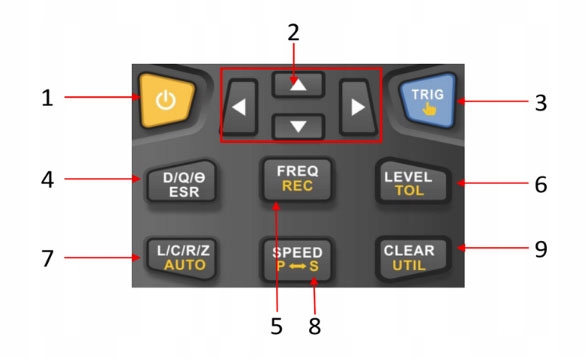

Знакомство с функциональной панелью

1. Выключатель питания: длительное нажатие для включения, короткое нажатие для выключения;

2. Клавиши со стрелками: выберите клавиши управления меню

3. Клавиша триггера: триггер/выбор режима триггера

4. D/Q/θ/ESR: выбор второстепенных параметров

5. FREQ/REC: выбор частоты 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц и кнопка выбора режима записи.

6. УРОВЕНЬ/TOL: 0,1 В, 0,3 В, 1 В, кнопки переключения режима и допуска

7. L/C/R/Z/AUTO: основные параметры и автоматическая идентификация.

8. SPEED/PS: кнопка проверки скорости и переключения эквивалентного режима;

9. CLEAR/UTIL: ЧИСТОЕ, понятное и практичное меню конфигурации UTIL.

Режим записи

Режим записи можно использовать для статистики данных для динамического получения среднего, максимального, минимального и количества записей.

Режим допуска

Режим допуска можно использовать для сортировки компонентов. Можно установить номинальное значение, предел допуска, сигнализацию, светодиодный индикатор и счетчик, а также процентное отклонение между измеренным значением основного параметра, а номинальное значение можно рассчитать для квалифицированного и неквалифицированного сравнения, отобразить результаты распознавания GO/NG.

Диапазон допуска: 1% ~ 20%

Скорость тестирования: 20 раз/с (быстрая), 5 раз (средняя), 2 раза/с (медленная)

Тестовые порты с 3 и 5 терминалами

Поддерживает тестирование с тремя терминалами, тестирование с пятью терминалами и расширение тестовой линии Кельвина.

Включить одновременно удобное тестирование и требование высокой точности тестирования.

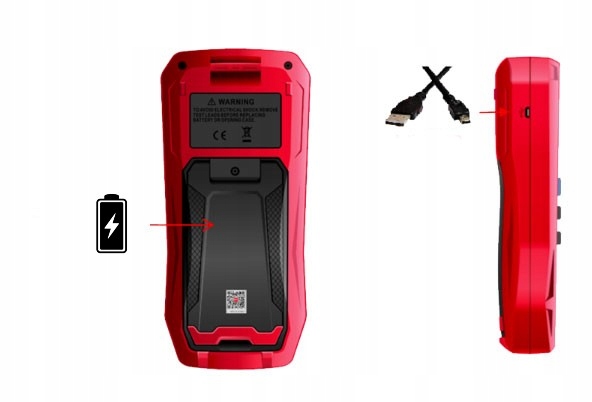

Источник питания

Серия UT622 имеет два способа подачи питания:

питание от литий-полимерной батареи и питание через USB.

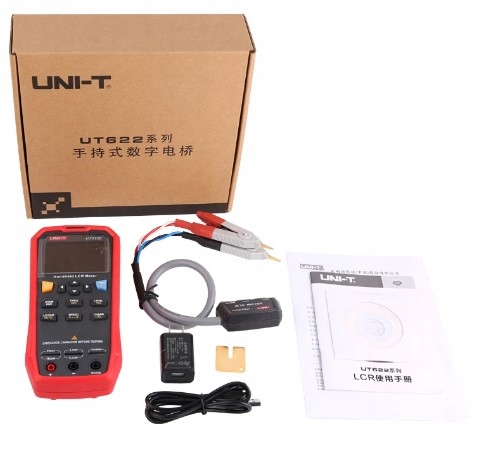

В комплект входят:

• Устройство UT622E: 1 шт.
• Интерфейсный USB-кабель: 1 шт.
• Зонд Кельвина с наконечником типа «крокодил» UTR-L100k-H 1 шт.
• Позолоченная короткозамыкающая пластина UTR-001: 1 шт.
• Инструкция по применению: 1 шт.
• оригинальная упаковка: 1 шт.
