UT682D - Локатор кабелю Uni-T

UT682D - Кабельный локатор Uni-T

Описание

Кабельный локатор используется для обнаружения телефонных и силовых кабелей. Он состоит из передатчика и приемника. Это рекомендуемый инструмент для устранения неполадок в кабелях связи и аудио/видео кабелях.

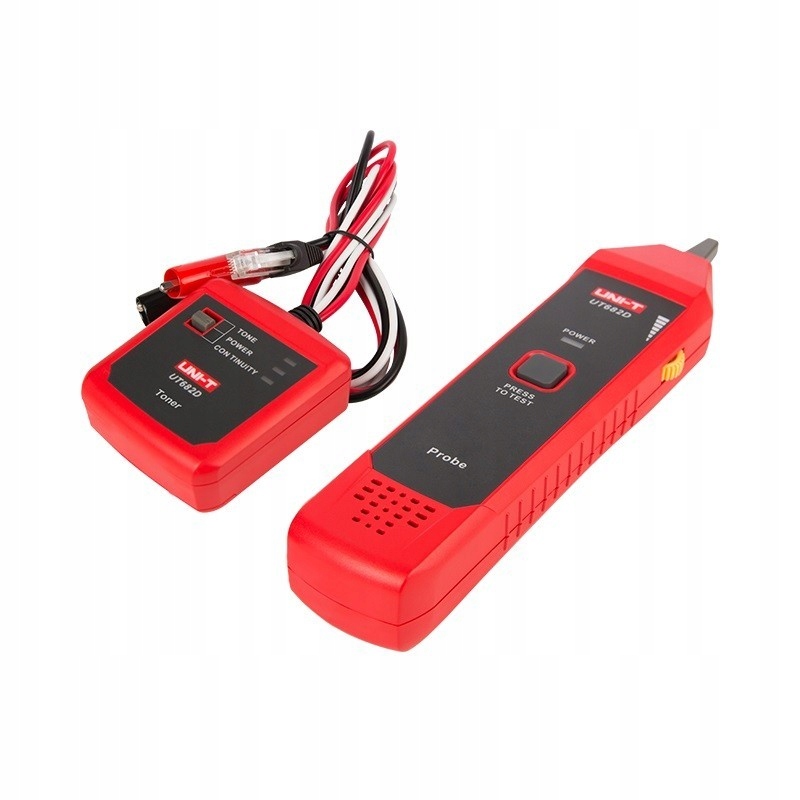

1. Переключатель ТОН/ПИТАНИЕ/НЕПРЕРЫВНОСТЬ 4. Светодиод НЕПРЕРЫВНОСТИ

2. Светодиод TONE 5. Разъем R11

3. ИНДИКАТОР ПИТАНИЯ 6. Тестовые провода

Функции

• Измерение параметров
• Функции отслеживания кабеля:
• Типы кабелей: телефонная линия\витая пара\электрический провод
• Дальность отслеживания телефонной линии ≥3000 м
• Индикация полярности для телефонных линий Функция постоянного напряжения, диапазон: ± (5В до 52В)
• Различие телефонных линий и кабелей локальной сети.
• Выходное напряжение передатчика 8 В с новой батареей.

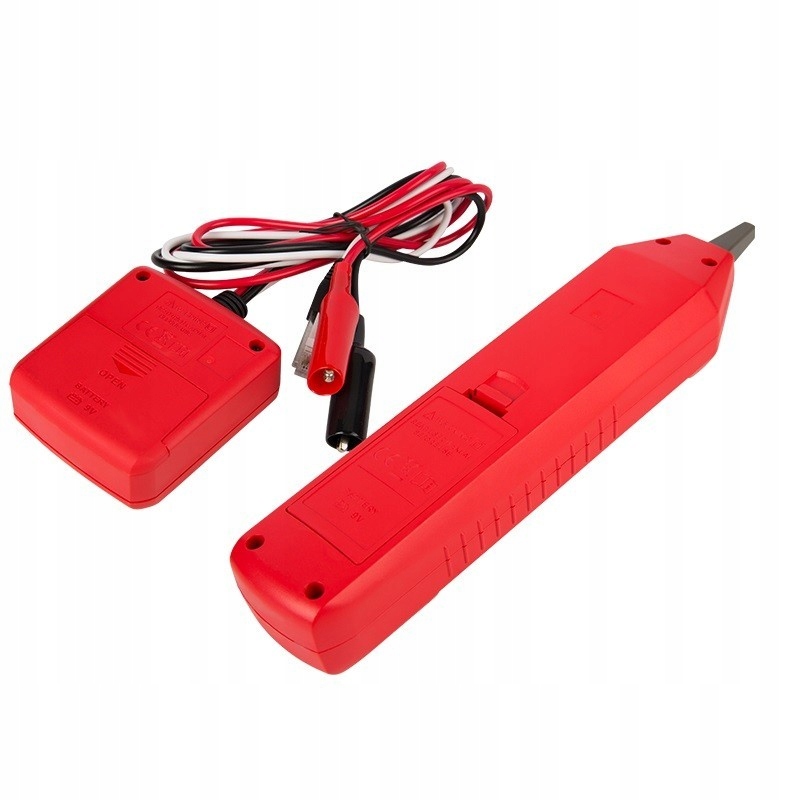

• Источник питания передатчика. Батарея 9 В.
• Питание приемника. питание от аккумулятора 9 В
• Максимальный ток в режиме ожидания приемника 10 мА
• Максимальный рабочий ток приемника <40 мА (переменный ток, среднеквадратичное значение)
• Защита от входного напряжения передатчика: 60 ​​В
• Рабочая среда:
• Рабочая температура: от 0 до 40?
• Температура хранения: от -10 до 50?
• Рабочая влажность: 20 до 75 % относительной влажности.
• Влажность при хранении: от 10 до 90 % относительной влажности.
• Высота над уровнем моря: ≤2000 м.
• Общие параметры
• Питание: 2 батарейки по 9 В (6F22).
• Цвет: красно-серый.
• Размеры:
• Передатчик: 74 x 68 x 28 мм.
• Приемник: 208 x 47 x 33 мм
• Вес:
• Передатчик: 150 г
• Приемник: 130 г

В комплекте

• Кабельный локатор UT682D
• Батареи
• Инструкция
