Фрезерный плоттер с ЧПУ серии INDUSTRY

Профессиональный, промышленный фрезерный станок с ЧПУ мод. 1325 INDUSTRY с рабочим столом размером 130x250 см, оснащенным сверхэффективным электрошпинделем мощностью 6 кВт с полностью керамическими подшипниками. Высота оси Z составляет 300 мм.

Станок закреплен защитными световыми барьерами, предотвращающими проникновение в рабочую зону станка во время работы.

Рабочий стол станка выполнен по гибридной технологии – он имеет вакуумные секции и подразделы, обеспечивающие автоматический, неинвазивный зажим обрабатываемого материала, а также Т-образные пазы, обеспечивающие ручной зажим.

Информация:

Производитель: CNC Technologies

Модель: 1325 ПРОМЫШЛЕННОСТЬ

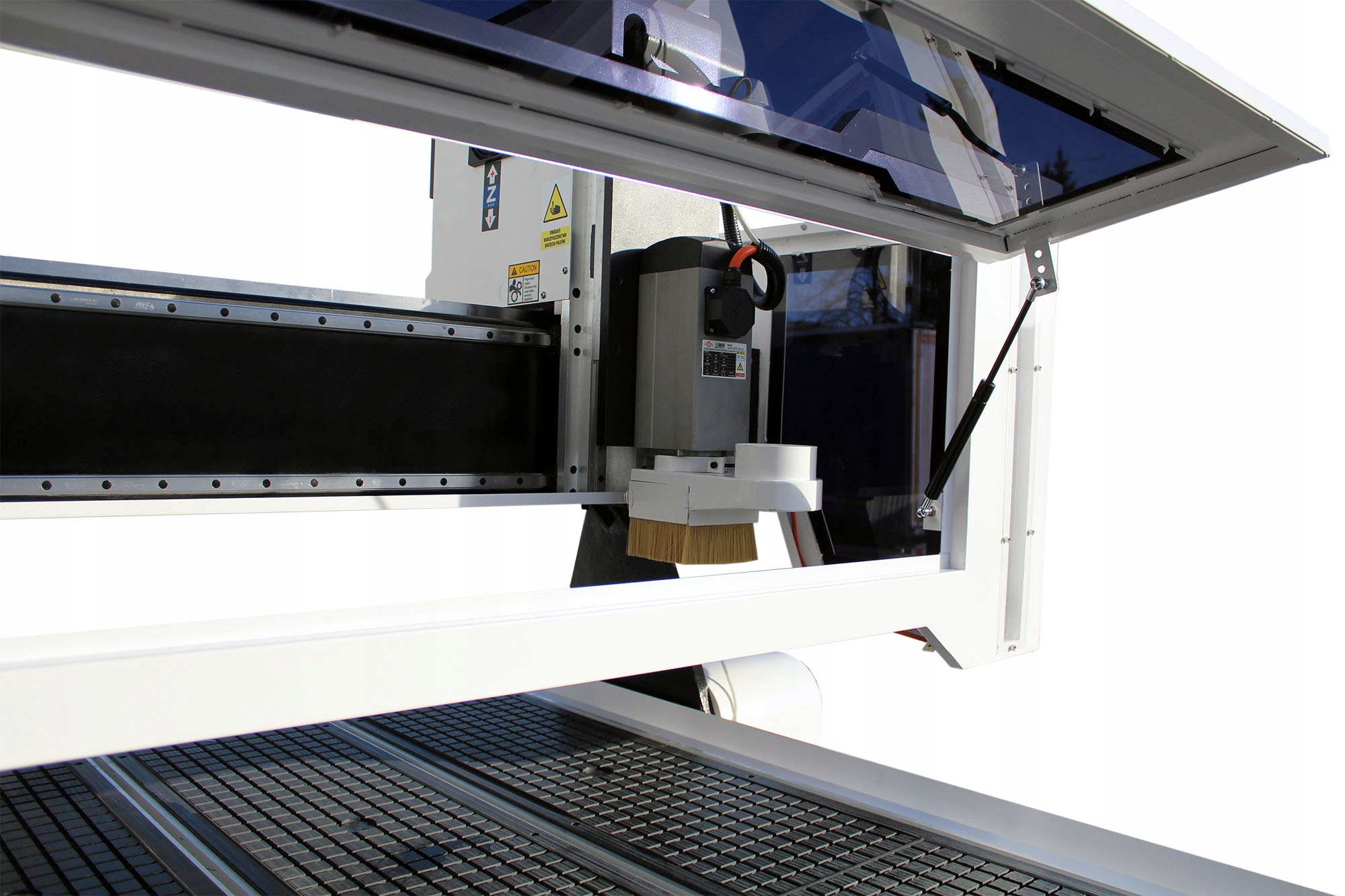

Электрошпиндель: 6 кВт при S1, 7,2 кВт при S6. 24000 об/мин на цельнокерамическом подшипнике

Макс. рабочая скорость на медленных проходах: до 33м/мин

Макс. скорость работы в материале: до 25м/мин

Разрешение программы: 0,01 мм

Механическое разрешение: 0,04 мм

Рабочая поверхность X/Y/Z: 1300x2500x300 мм - Гибридный стол (вакуум + Т-образный паз)

Управление: < b >Контроллер NK-105

Программное обеспечение CAD/CAM:

• Стандарт: AUTODESK Artcam Open (2D фрезерование) (возможность импорта проектов из Corel, AutoCAD)
• За дополнительную плату: UcanCAM V10 (Возможность 3D-обработки, NESTING) (возможность импорта проектов из Corel, AutoCAD)

Источник питания: 3 фазы, 400 В, 50–60 Гц

Особенности:

• Гибридный рабочий стол - вакуумный с возможностью ручного зажима с помощью Т-образных струбцин
• Рамка станка Изготовлен из высококачественного сплава, он целиком сваривается, затем подвергается процессу отжига в специальной камере с особыми условиями, а затем фрезеруется. Этот процесс обеспечивает отличные результаты по жесткости и устойчивости конструкции.

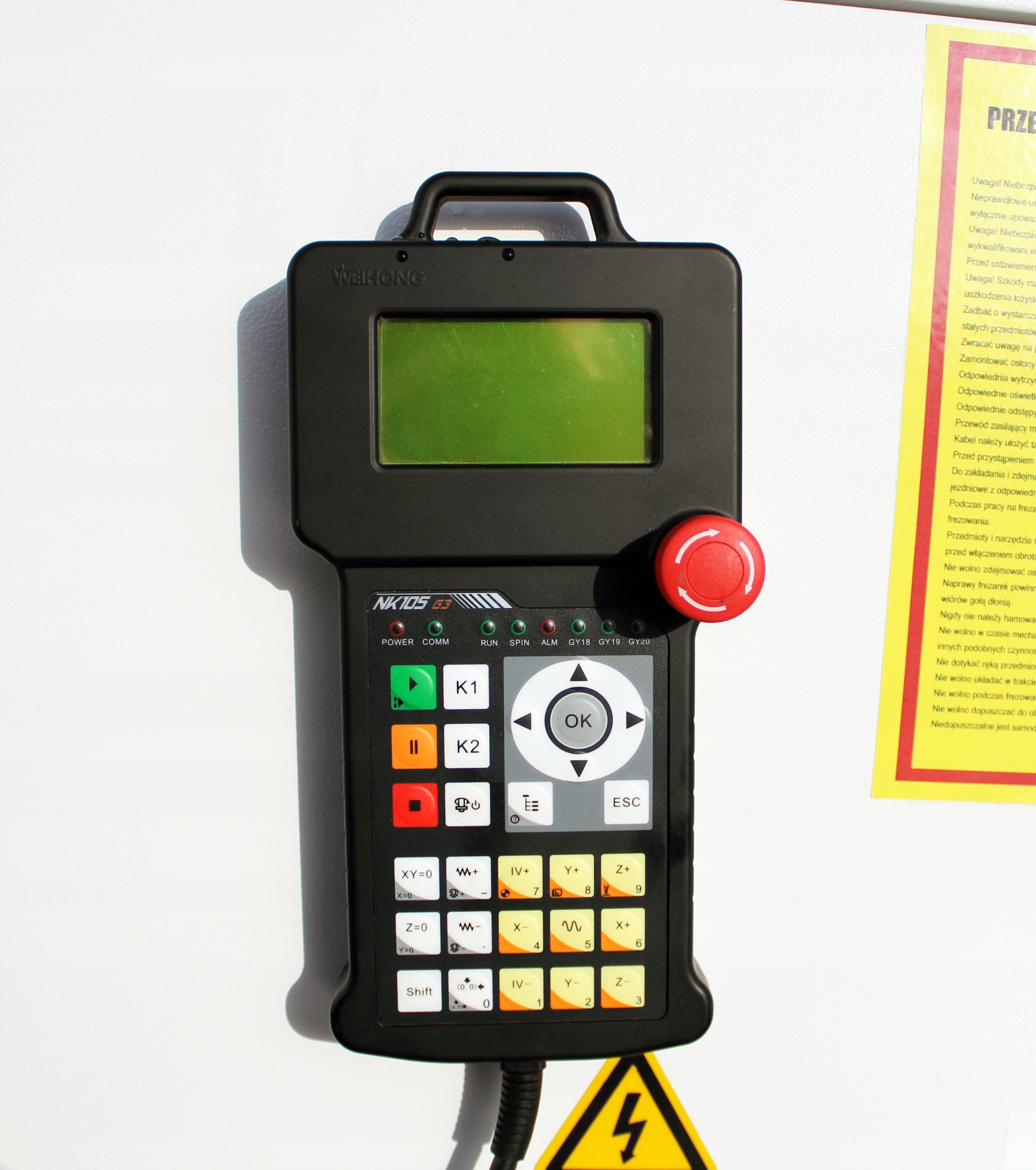

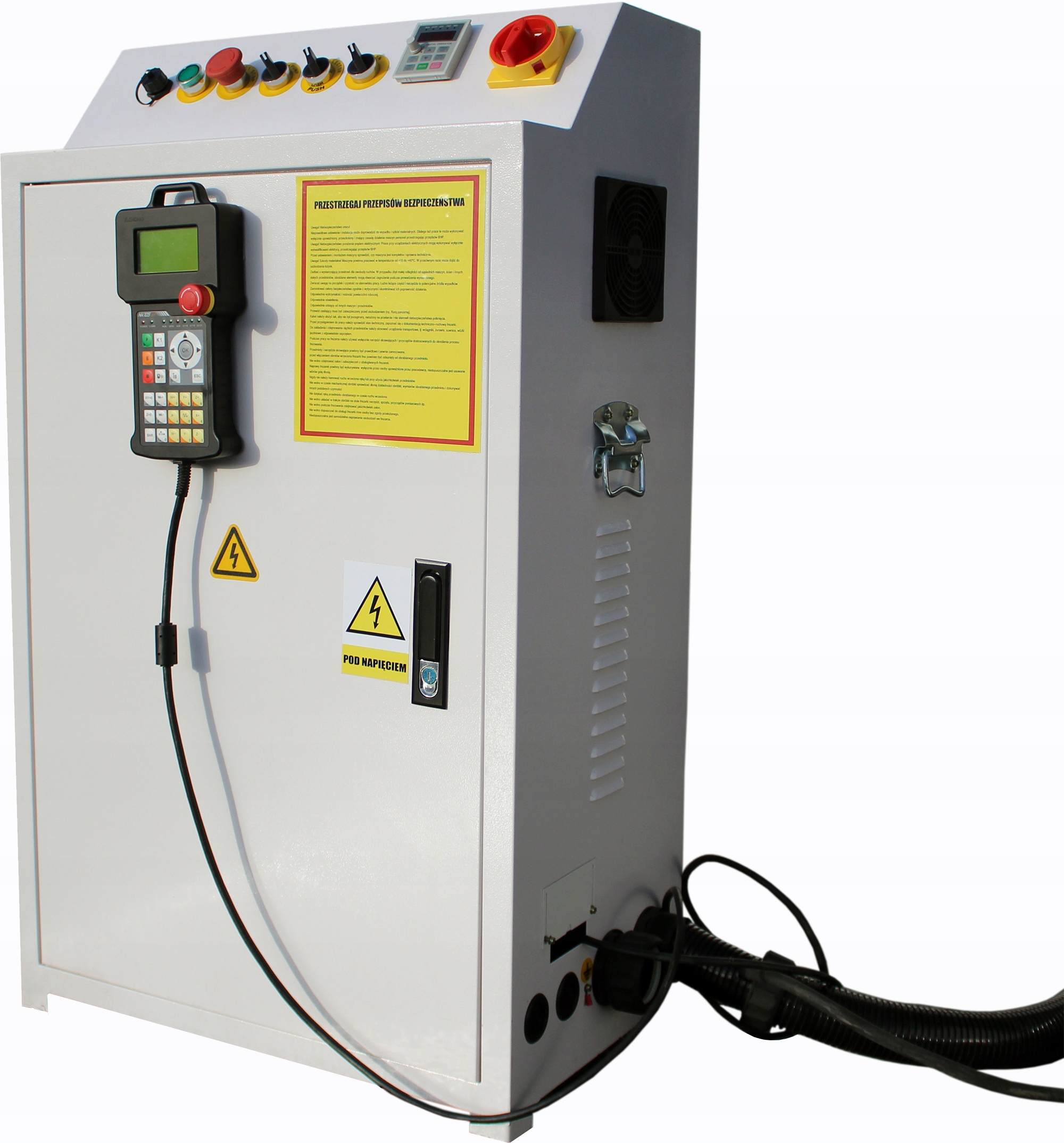

• Управление станком с помощью системы управления ДСП НК-105.
• Автоматический датчик высоты инструмента.< /li>
• Автоматическая центральная система управления.
• Система привода — высококачественные гибридные шаговые двигатели с удерживающим моментом 7 Н·м!

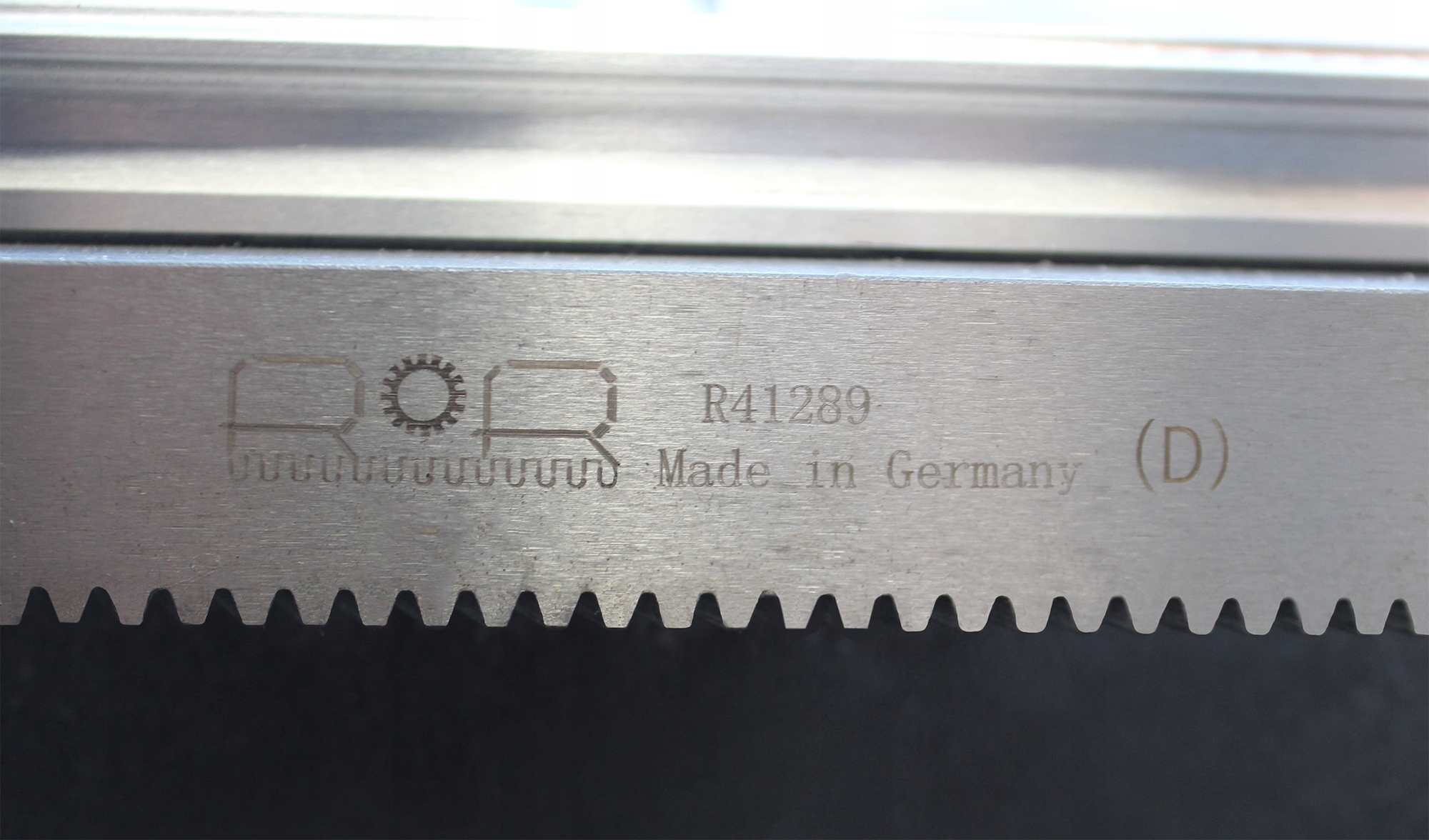

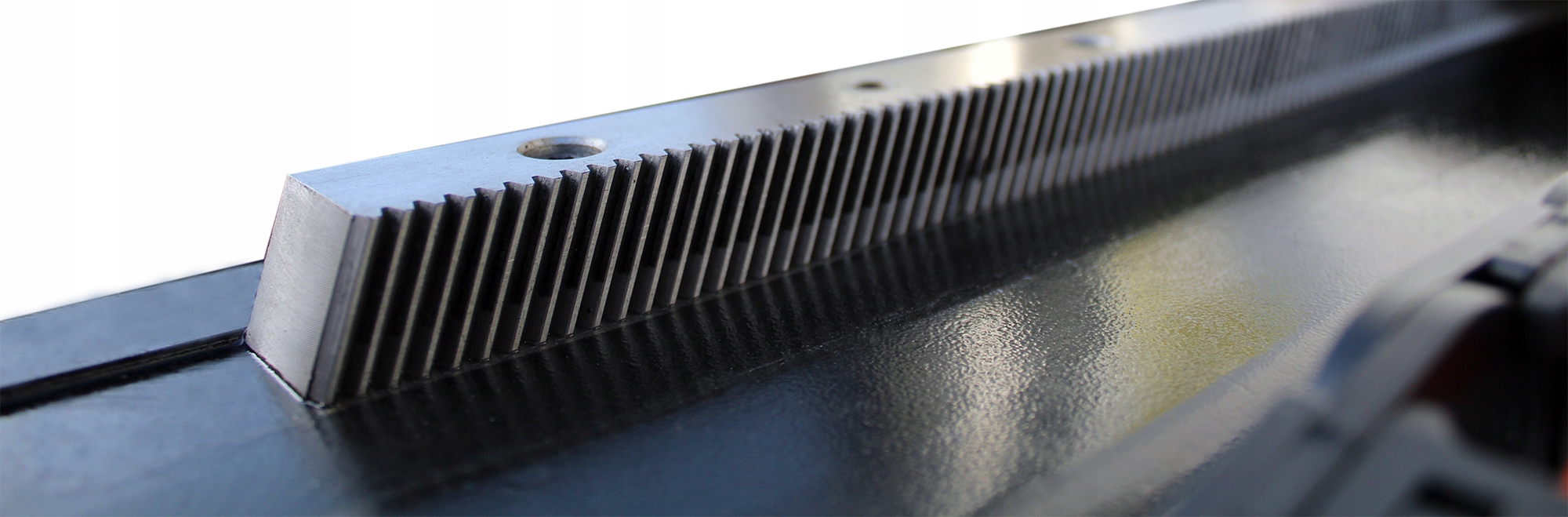

• Прямая передача на зубчатые рейки с помощью планетарного редуктора

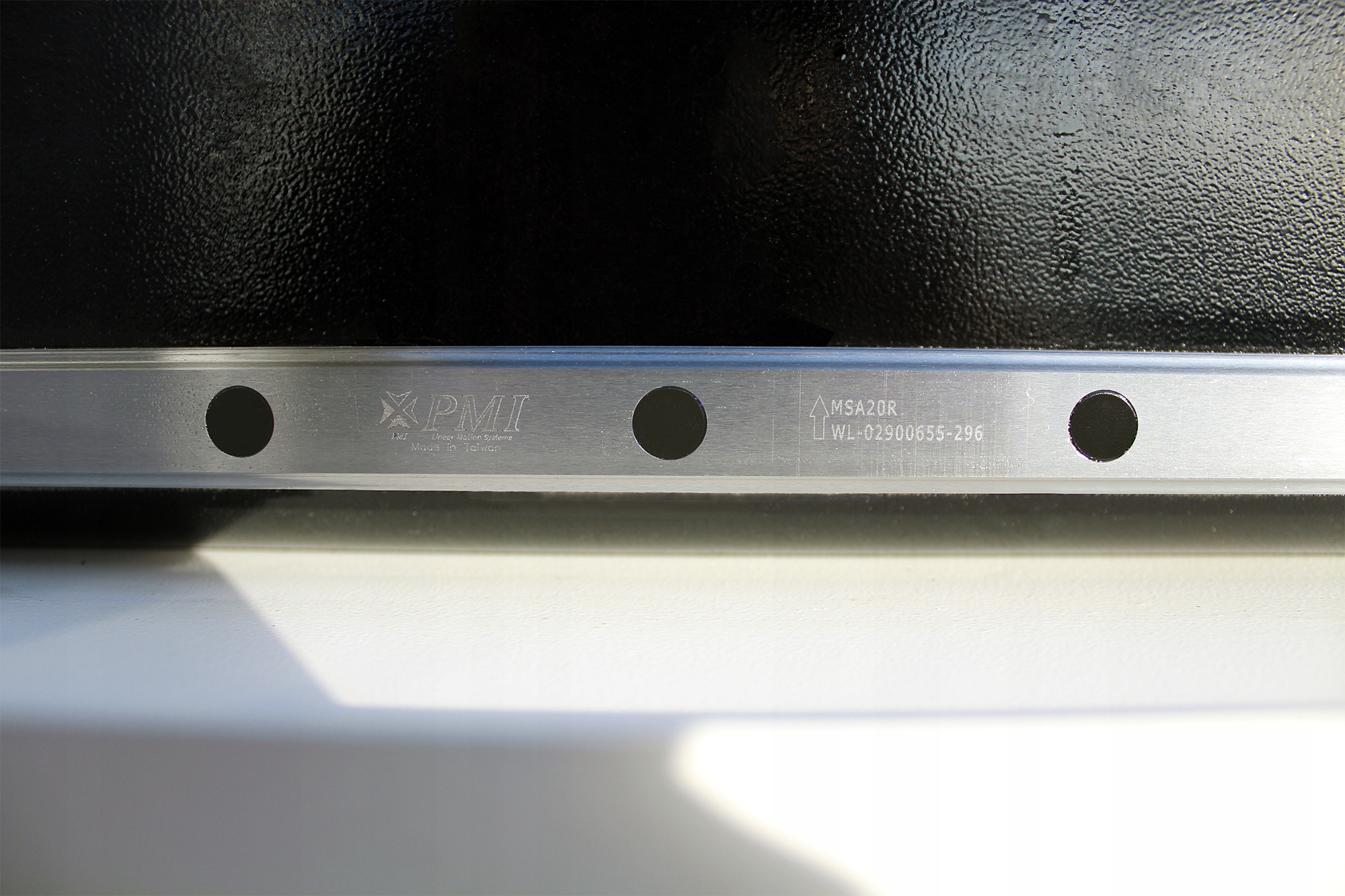

• Станок по всем осям (X, Y, Z) перемещается на высококлассных направляющих и линейных подшипниках PMI/HIWIN
• Кабели машины изготовлены из пожаробезопасных кабелей высокого класса. Электрические кабели, использованные в конструкции фрезерного станка, рассчитаны на изгиб и защищены от деформации.
• Контроллеры шаговых двигателей 860H – 4,2А
• Ось Z на Шариковый винт TBI

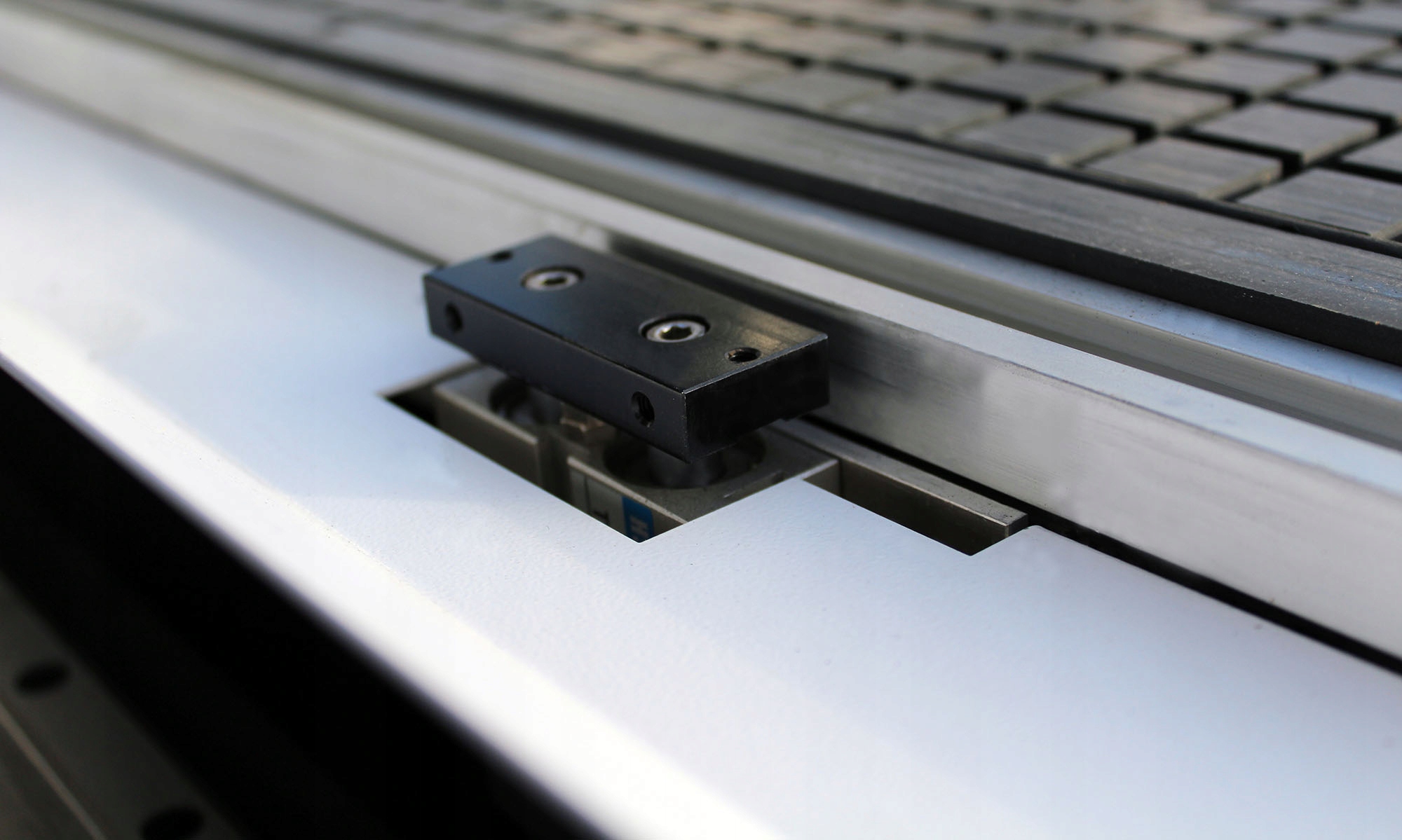

• Пневматические позиционеры, обеспечивающие равномерное продвижение обрабатываемого материала к нулевой точке машины.
• В комплект входят световые барьеры безопасности SICK

Максимальный уровень безопасности

В стандартной комплектации машина оснащена профессиональными защитными световыми барьерами 4 класса защиты.

Световые датчики обозначают безопасную зону и не допускать проникновения в рабочую зону машины.

Комплект ограждений, входящий в стандартную комплектацию машины, обеспечивает защиту рабочего места оператора с одной стороны.

Необходимое количество сторон для защита зависит от места расположения машины.

Дополнительный комплект защитных барьеров (защита следующей стороны машины) - 2500 злотых нетто

Дополнительное оборудование:

Вакуумный насос Becker KVT 3.140 140 м3/ч - 6000 злотых нетто

Вакуумный насос Becker VTLF 2.250 250 м3 /ч - 12 500 злотых нетто

Дополнительный комплект защитных барьеров (защита следующей стороны машины) - 2 500 злотых нетто
