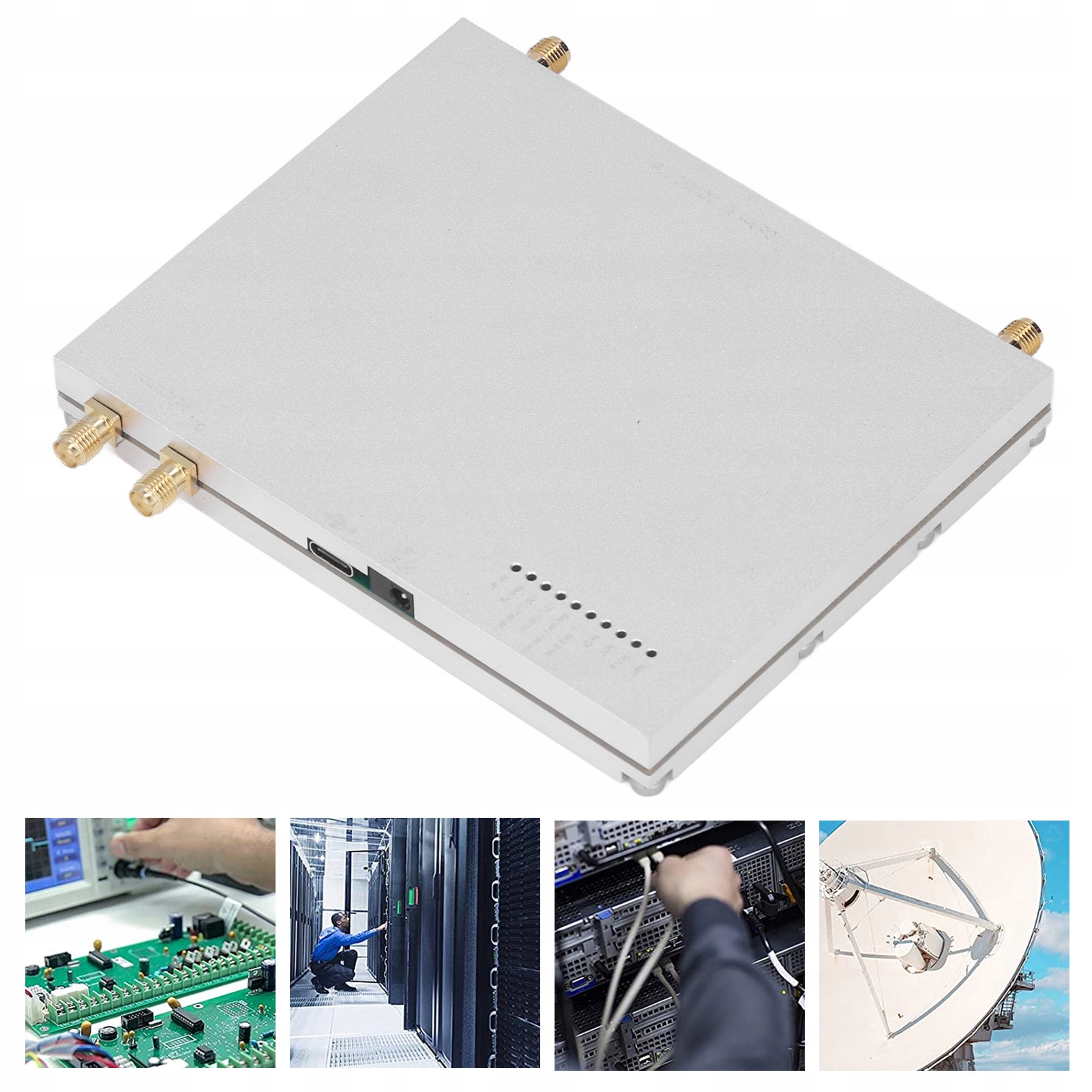

Векторный анализатор цепей 100 кГц–6 ГГц, полный 2-портовый комплект QP
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 50
Просматривая «Векторный анализатор цепей 100 кГц–6 ГГц, полный 2-портовый комплект QP» данный товар из каталога «Счетчики и фотоаппарат. измерительный», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Особенность:1. ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ: 2-портовый векторный анализатор цепей на базе USB, использующий 3 АЦП для одновременной выборки данных и FPGA для обработки сигналов, способный сканировать более 10 000 полных 2-портовых точек измерения менее чем за 1 с.

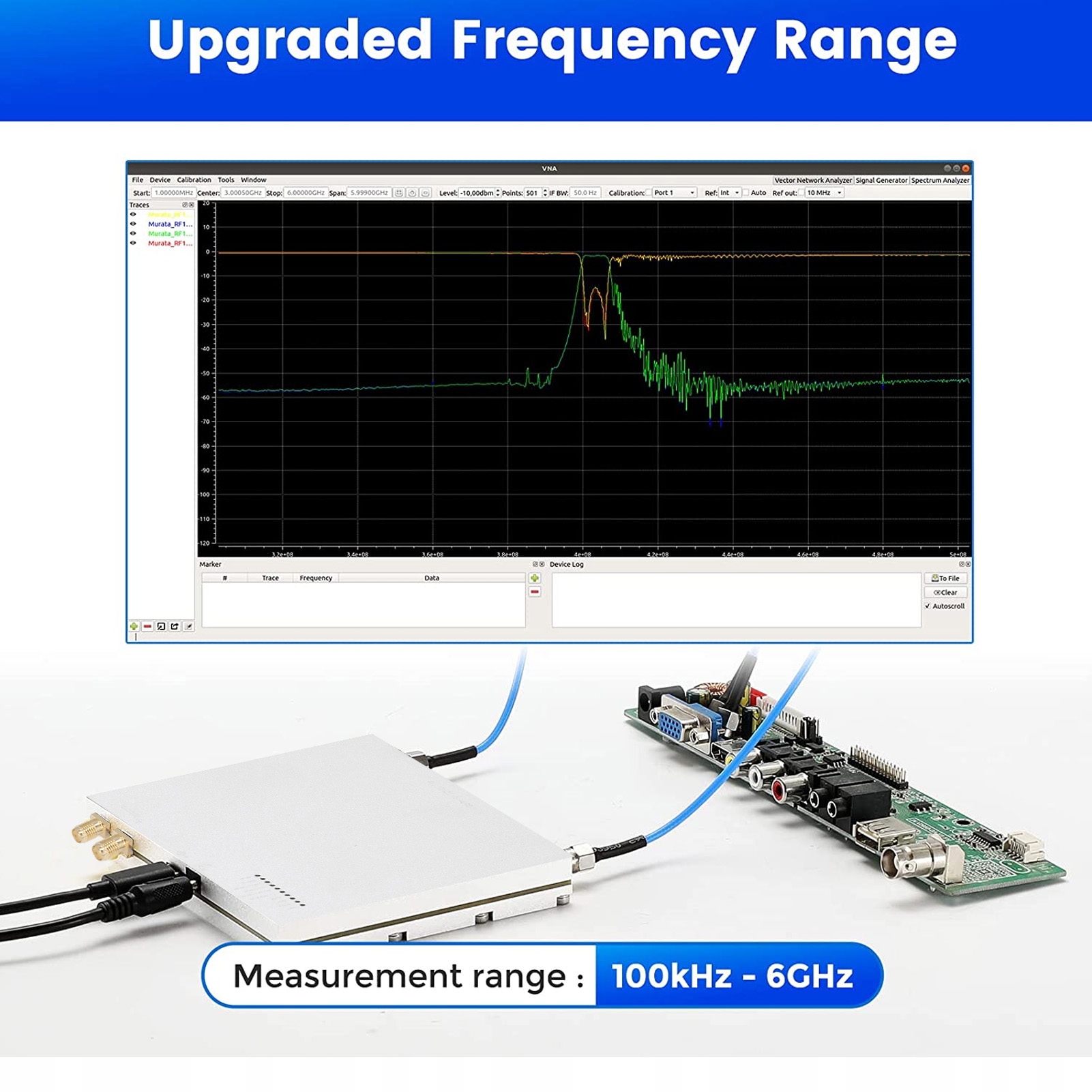

2. ЧАСТОТНЫЙ ДИАПАЗОН: NaNa обеспечивает очень широкий частотный диапазон от 100 кГц до 6 ГГц, точность частоты составляет 3. РАЗУМНАЯ КОНСТРУКЦИЯ: NaNa Сверхнизкий уровень шума, 16-битная конструкция АЦП и алюминиевый экранированный корпус с прецизионным ЧПУ, обеспечивающим эффективную динамику до 100 дБ и поддержку обновления прошивки (не отключать питание).

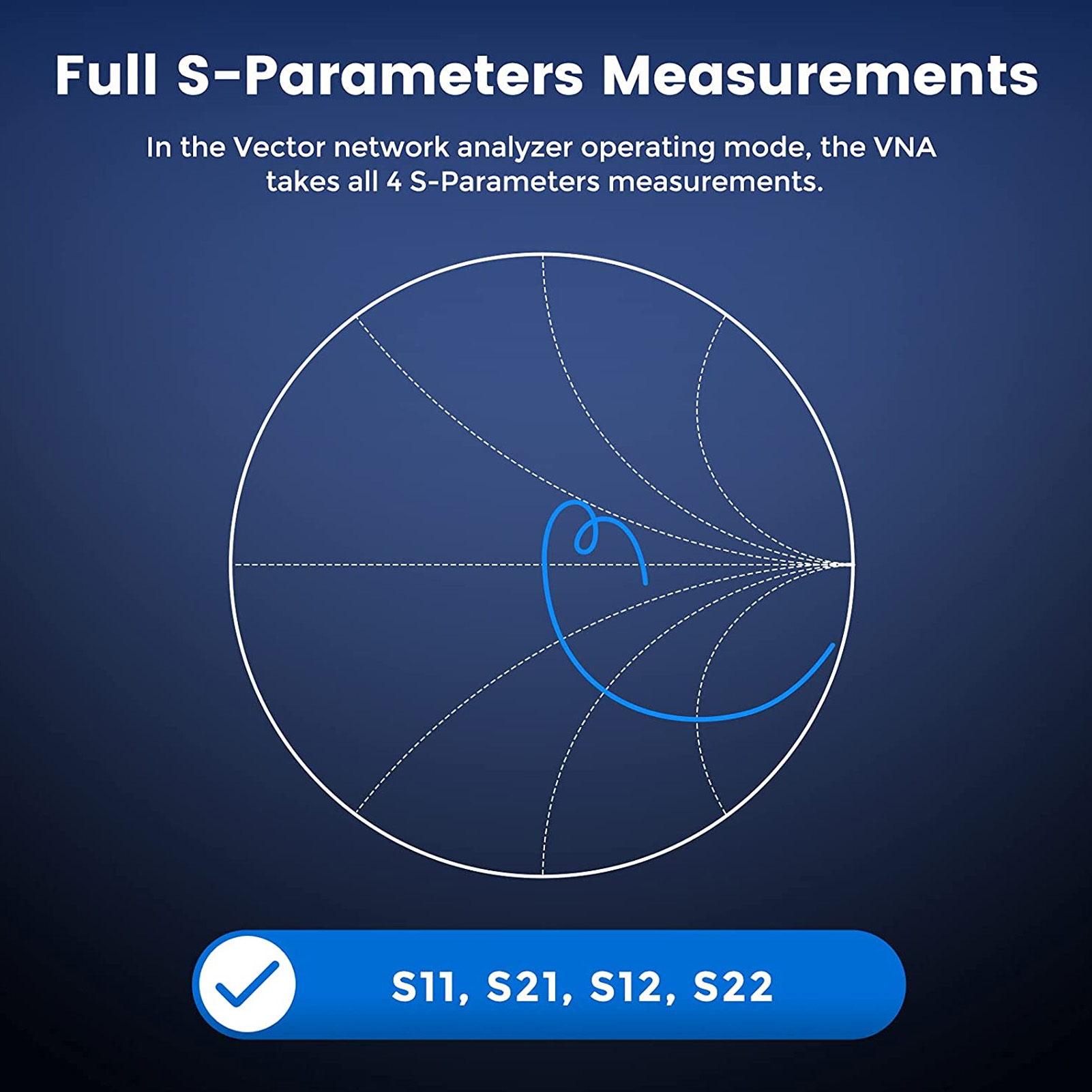

4. МНОГОКРАТНЫЕ ИЗМЕРЕНИЯ: векторный анализатор цепей может измерять полные параметры S11, S21, S12 и S21, измерять входной сигнал на 2 РЧ-портах и генерировать 4 S-параметра S11 и S21 (при подключении к порту 1) и S12 и S22 (при подключении к порту 2).
5. ДРУГИЕ ФУНКЦИИ: Возможность изменения базового двухканального измерения спектра, поддержка систем Windows, Linux и iOS. (в настоящее время доступна только в 64-битном программном обеспечении) операционная система, применимая в широком спектре приложений.
Спецификация:Тип изделия: векторный анализатор цепей
Параметры измерения: S11, S21, S12, S22
Сопротивление: 50 Ом
Разъем тестового порта: SMA, гнездо
Количество тестовых портов: 2 порта
Диапазон частот и точность: от 100 кГц до 6 ГГц, количество количество точек измерения: от 2 до 4501
Скорость 2 порта 000 точек: Полоса измерения: от 10 Гц до 50 кГц
Динамический диапазон (IFBW 10 Гц): от 95 дБ до 3 ГГц, от 50 дБ до 6 ГГц
Направленность отражения: 40 дБ (после калибровки)
Выходная мощность от 40 дБм до 0 дБм
Питание и потребление тока: 5 В постоянного тока, 1,5 А (питание от USB или разъема 3,5 мм), интерфейс USB типа C, 7 Вт
Поддерживаемые операционные системы: для Windows, для Linux, для iOS. (в настоящее время доступно только в 64-разрядном программном обеспечении)
Вход внешнего опорного сигнала: гнездо SMA; 10 МГц
Внешний опорный выход: гнездо SMA; 10 МГц или 100 МГц
Дополнительные возможности измерения: анализатор спектра, генератор сигналов
Список упаковки: 1 хост анализатора
1 кабель для передачи данных типа C
1 кабель питания USB
2 радиочастотных кабеля SMA «папа-папа» SS405, 30 см
1 калибровочный комплект SMA «папа» ОТКРЫТЫЙ
1 х калибровочный комплект SMA «папа» SHORT
2 x SMA калибровочный комплект «папа» Калибровка SMA «папа» НАГРУЗКА
2 разъема SMA «мама-мама»
2 разъема SMA «папа-папа»
4 пластиковых уплотнения
1 руководство пользователя на английском языке
