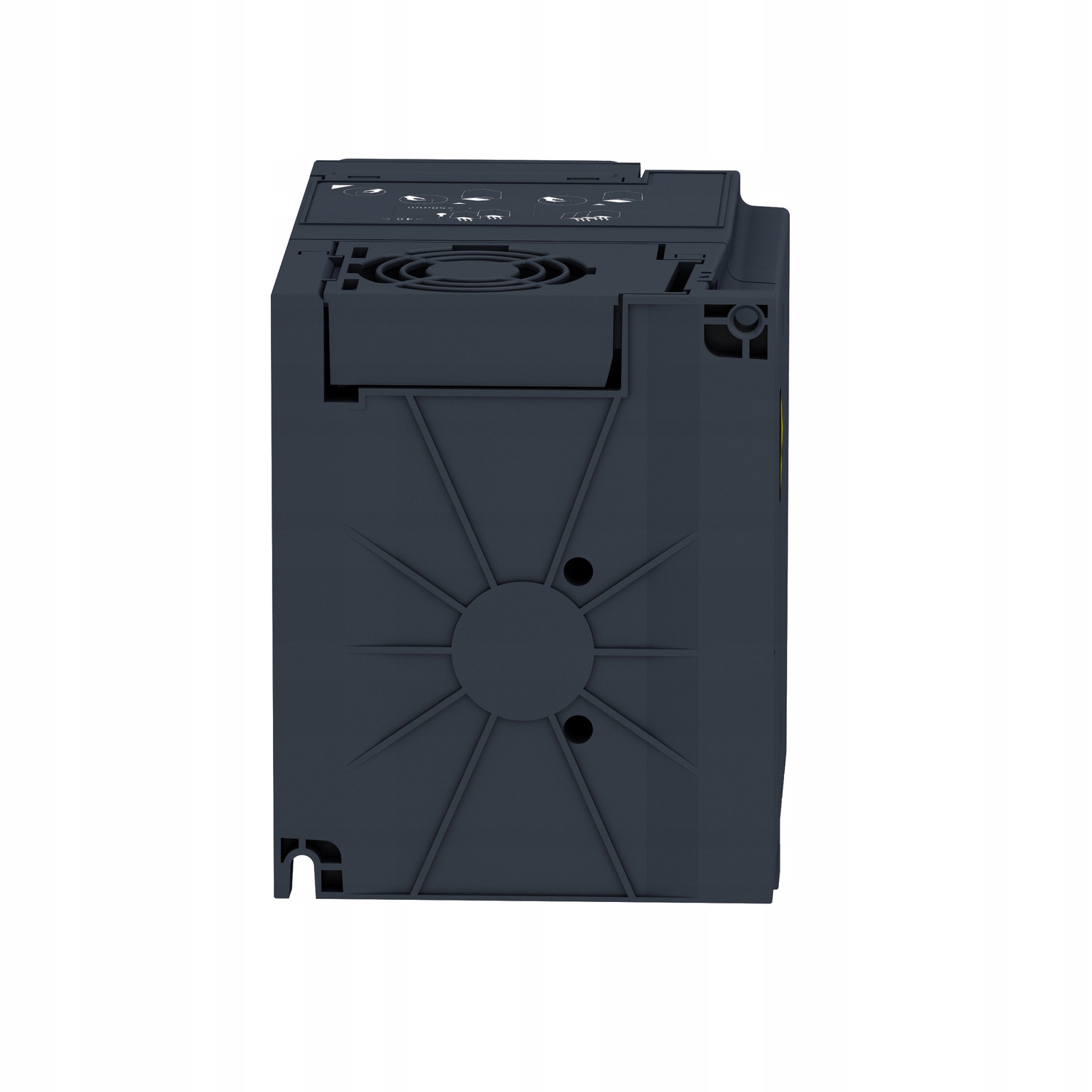

Этот преобразователь частоты Altivar 320 может питать трехфазные синхронные и асинхронные двигатели. Компактный корпус позволяет размещать приводы в корпусе машины вертикально. Он работает с номинальной мощностью до 1,1 кВт/1,5 км и номинальным напряжением от 380 В до 500 В переменного тока. Его прочная конструкция с печатными платами с покрытием IEC 60721-3-3 класса 3C3 позволяет продлить эксплуатационную готовность машины в сложных условиях окружающей среды, например, при температуре окружающей среды до 60°C, без необходимости дополнительного охлаждения. Он включает в себя функции, подходящие для наиболее распространенных применений, включая точный крутящий момент и скорость вращения на очень низкой скорости, высокий динамический КПД с бездатчиковым векторным управлением потоком и расширенный диапазон частот для высокоскоростных двигателей. Он также обеспечивает параллельное соединение двигателей и специальных приводов с использованием соотношения напряжения и частоты, статической точности скорости и энергосбережения для синхронных двигателей с разомкнутым контуром. Программное обеспечение привода включает 5 функций безопасности, которые помогают машинам соответствовать требованиям безопасности, независимо от того, используются они в сочетании с модулем безопасности Preventa или нет. Эти функции безопасности настраиваются с помощью программного обеспечения SoMove. Altivar Machine ATV320 разработан для производителей оригинального оборудования (OEM) и отвечает требованиям как простых, так и сложных приложений, включая упаковку, погрузочно-разгрузочные работы, текстильные изделия, погрузочно-разгрузочные работы, механические приводы и подъемное оборудование. Соответствует международным стандартам IEC/EN 61800-5-1 и IEC/EN 61800-3 (устойчивость, а также кондуктивные и излучаемые электромагнитные излучения). Он также сертифицирован CE, UL, CSA, NOM, EAC и RCM. Монтажные принадлежности и внешние опции (тормозные резисторы, сетевые дроссели, дроссели двигателя, дополнительные фильтры ЭМС) доступны для приводов Altivar Machine ATV320. Тип внешних аксессуаров и опций зависит от номинала привода. Предназначен для установки в вертикальном положении (+/- 10°) на панели, благодаря 4-м крепежным отверстиям. Он полностью интегрирован в EcoStruxure Machine от Schneider Electric через DTM. Приводы ATV320 можно настраивать, контролировать и диагностировать непосредственно в программном обеспечении SoMachine и SoMove, используя один и тот же программный модуль (DTM). Он экологически безопасен и соответствует таким директивам, как RoHS, WEEE и т. д. связанные с охраной окружающей среды.

Altivar Machine ATV320

Преобразователи частоты (инверторы) для простых и сложных машин мощностью 0,18 – 15 кВт.

Семейство Альтивар

Altivar Machine ATV320 — преобразователи частоты (инверторы), разработанные для производителей машин (OEM), отвечающие требованиям простых и сложных приложений, реализуемых на трехфазных асинхронных и синхронных двигателях мощностью от 0,18 до 15 кВт. Тип IP21/65/66/UL обеспечивает в 4 раза более высокую степень защиты, встроенные функции безопасности (STO,SS1,SLS,SMS,GDL) и встроенный ПЛК (Altivar Logic) обеспечивают пользователю максимальную эффективность инвестиций.

Преимущества Altivar 320

Книга и компактный формат

Предназначен для простой и экономичной интеграции в различные машинные системы и размещения в стойках или станинах машин.

Расширенные возможности подключения

Интеграция со многими наиболее распространенными сетями Ethernet и последовательной связи — от EtherNet/IP до CANopen.

Надежная конструкция

Печатные платы класса IEC 60721-3-3 с покрытием 3C3 повышают эксплуатационную готовность в суровых условиях, например, при температуре окружающей среды до 60°C без необходимости дополнительного охлаждения.

Встроенная безопасность

Safe Torque Off (STO) и четыре другие функции для полного контроля безопасности. Упрощение процесса сертификации оборудования и обеспечение соответствия Директиве по машинному оборудованию 2006/42/EC.

Технические данные серии:

• Диапазон мощности: от 0,18 до 15 кВт (от 0,25 до 20 л.с.)

• Диапазон напряжения: от 200 В до 690 В

• Рабочая температура окружающей среды: от -15 до 50°C (без снижения характеристик); от 50 до 60°C (снижение характеристик) • Степени защиты (IP/Nema): IP21/66/65, UL тип 1, UL тип 4X

Функции безопасности:

• STO: безопасное отключение крутящего момента

• SLS: безопасно ограниченная скорость

• SS1: безопасный останов 1

• SMS: безопасная максимальная скорость

• GDL: блокировка охранной двери

Протоколы связи

• Встроенные: Modbus RJ45 и CANopen RJ45

• Опции: Ethernet IP и Modbus TCP, шлейфовое подключение CANopen RJ45, Sub-D и винтовые клеммы, PROFINET, Profibus DP V1, EtherCAT, DeviceNet и PowerLink

Встроенные функции

• 5 простых макросов (пуск/останов, перенос, подъем, общего назначения, ПИД-управление, коммуникационная шина)

• Встроенный ПЛК

• 16 предустановленных скоростей

• Настройка нескольких параметров с помощью переключателя набора параметров

• Внешняя безвентиляторная конструкция, 50 °C без снижения характеристик.

• 3 аналоговых входа, инвертор может работать как монитор сигнала

• Подача постоянного тока для быстрого останова. • Общая шина постоянного тока с ATVRegen.

• Работа в пошаговом режиме • ПИД для вентилятора, насоса

• Позиционирование с помощью концевых выключателей или датчиков

• 4 набора переключателей параметров

• Автоматический перезапуск

• Двигатель с постоянными магнитами с открытым контуром
