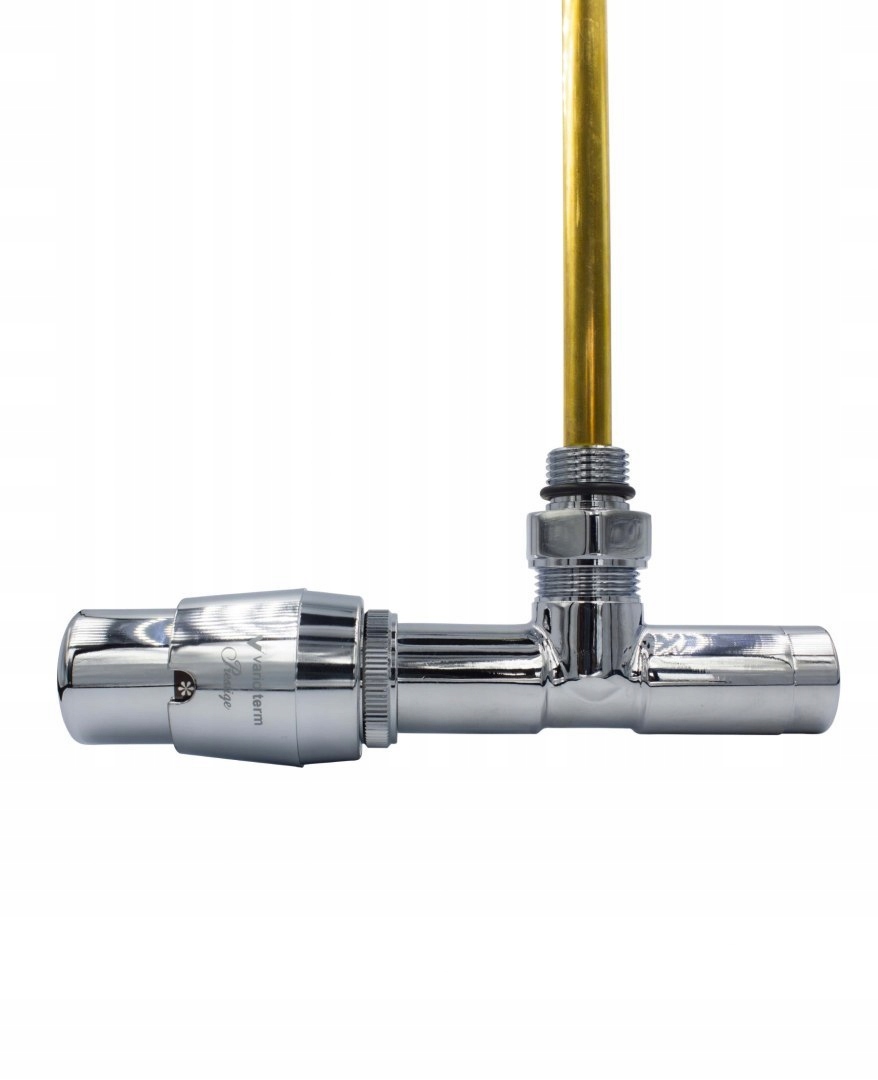

Клапан термостатический комбинированный UNICO 50мм хром левый

Параметры

• Тип клапана: термостатический
• Ориентация: левая
• Вариант клапана: Угловой
• Тип комплекта: Клапан (без дополнительных элементов)
• Цвет: Хром
• Расстояние между соединениями: 50 мм
• LINE: UNICO T
• Способ подключения: Нижнее
• Тип головки: Резьба: M30x1,5
• Линия головы: Prestige

Термостатический угловой комплект Unico левый.

В комплект входят:

• 1 левый угловой термостатический клапан

СТОИТ ЗНАТЬ:

Клапан Unico в термостатическом исполнении специально разработан для радиаторов с нижним подключением и с вертикальными коллекторами, что позволяет использовать в радиаторах электрических обогревателей, используемых в летом для обогрева радиатора и использования в качестве осушителя.

Место подключения к установке 50 мм.

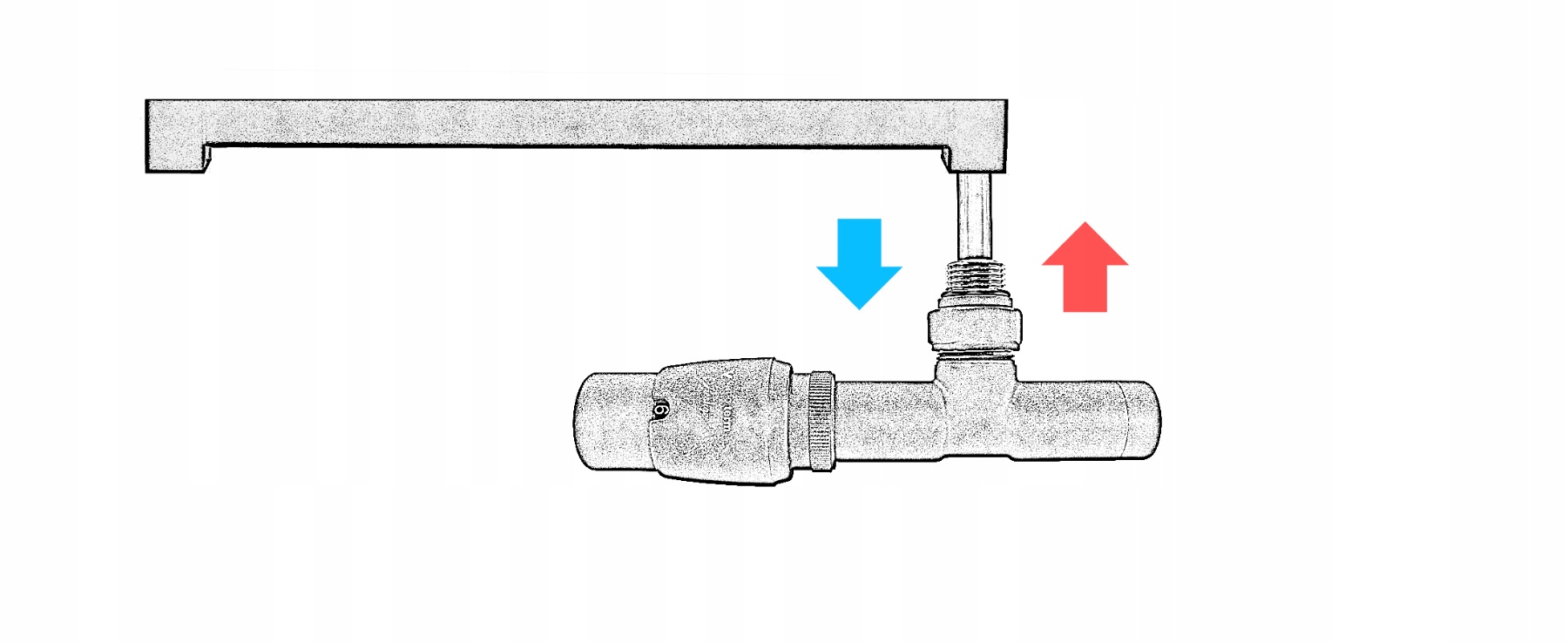

Термостатический клапан монтируется на радиаторе центрального отопления так, чтобы термостатическая головка находилась дальше от силового кабеля (согласно схеме ниже).

Конструкция подключения позволяет установить его под радиатором, параллельно стене, внутри контура радиатора, что защищает его от случайное повреждение.

Технические данные:

Рабочая температура 120°C

Номинальное давление 1 МПа

Теплоноситель вода

Испытательное давление 1,5 МПа

Перепад давления на клапане 0,06 МПа

Гистерезис 0,3 °K

Первоначальная настройка на запорном клапане вставка

Технические данные головки:

Диапазон 8°C - 30°C

Макс. температура окружающей среды 50°C

Время закрытия 16 мин.

Влияние перепада давления < 1 K

Гистерезис 0,3K

Влияние температуры теплоносителя 1,23

Надежный датчик жидкости

Регулировочная ручка с цифровой маркировкой

Функция защиты от замерзания установки (8°C при настройке) "*")

Корпус из высококачественного пластика

Присвоение значений температуры символам на головке:

Ниже приведены чертежи с размерами термостатического клапана Unico в левом исполнении и термостатической головки.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Термостатические клапаны Unico можно подключить к радиатору при наличии входа:

- нижний

а) когда питание с левой стороны - выберите правый термостатический клапан Unico

б) когда питание с правой стороны - выберите левый термостатический клапан Unico

- нижний средний - можно подключить термостатический клапан Unico также в такой конфигурации - с использованием принципов выбора клапана, как указано выше - но только в радиаторе с вертикальными коллекторами

ВОЗМОЖНЫЕ УСТАНОВКИ:

Клапан Unico можно подключить как к установке PEX 16 мм - для этого нужно подобрать только соответствующие разъемы

Клапан Unico можно подключить к установке CU 15 мм - к для этого вам нужно выбрать только правильные разъемы

Клапан Unico также можно подключить к 1/2-установке - для этого вам нужно выбрать только правильные разъемы
